API OH1 yatay santrifüj pompalar olarak tıkanma bulamaç olmadan, anahtar bileşenlerde benzersiz tasarımlara sahiptir. Pervane, geniş ve pürüzsüz akış geçişleri ve özenle optimize edilmiş bıçaklara sahip büyük kanallı bir yapı benimser, bu da bulamaç tıkanma riskini büyük ölçüde azaltır ve taşıma verimliliğini önemli ölçüde artırır. Pompa gövdesi, pürüzsüz besleme ve deşarj sağlamak için kompakt bir iç mekan ve makul bir akış geçiş tasarımı ile aşınmaya dayanıklı ve korozyona dayanıklı malzemelerden yapılmıştır. Mil contası iki şekilde mevcuttur: mekanik conta ve paketleme contası. Mükemmel sızdırmazlık performansına sahiptir ve ekipmanın servis ömrünü etkili bir şekilde genişletir.

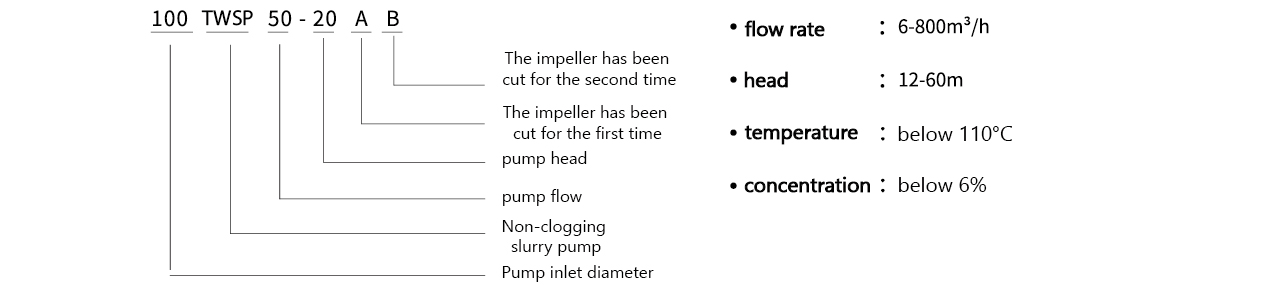

Model önemi ve çalışma koşulları
TWSP uygulama alanları
1. Kimya Endüstrisi: Çeşitli kimyasal hammadde bulamaçlarının taşınması, reaksiyon sucuklarından malzemelerin boşaltılması ve atık su arıtımında çamur bulamaları için kullanılır. Korozyona karşı dirençli malzemeler ve TWSP olmayan tıkanma santrifüj pompasının tıkanmayan performansı, üretimin sorunsuz ilerlemesini sağlayabilir.
2. Kağıt yapımı endüstrisi: Esas olarak hamur taşımacılığı ve atık kağıt arıtma bulamaç taşımacılığı gibi işlemlerde kullanılır. Kağıt yapım işlemindeki bulamaçlar, pompa tıkanmasına kolayca neden olabilecek büyük miktarda lif içerir. TWSP tıkanmayan bulamaç pompasının büyük kanallı pervane ve özel yapı tasarımı, onu kağıt yapımı endüstrisi için ideal bir seçim haline getirir.
3. Güç endüstrisi: Termal enerji santrallerinin kül çıkarma sisteminde, uçucu kül bulamaçlarının taşınması için kullanılır. Elektrik üretim işlemi sırasında kül çıkarma sisteminin kararlı çalışmasını sağlayabilir.

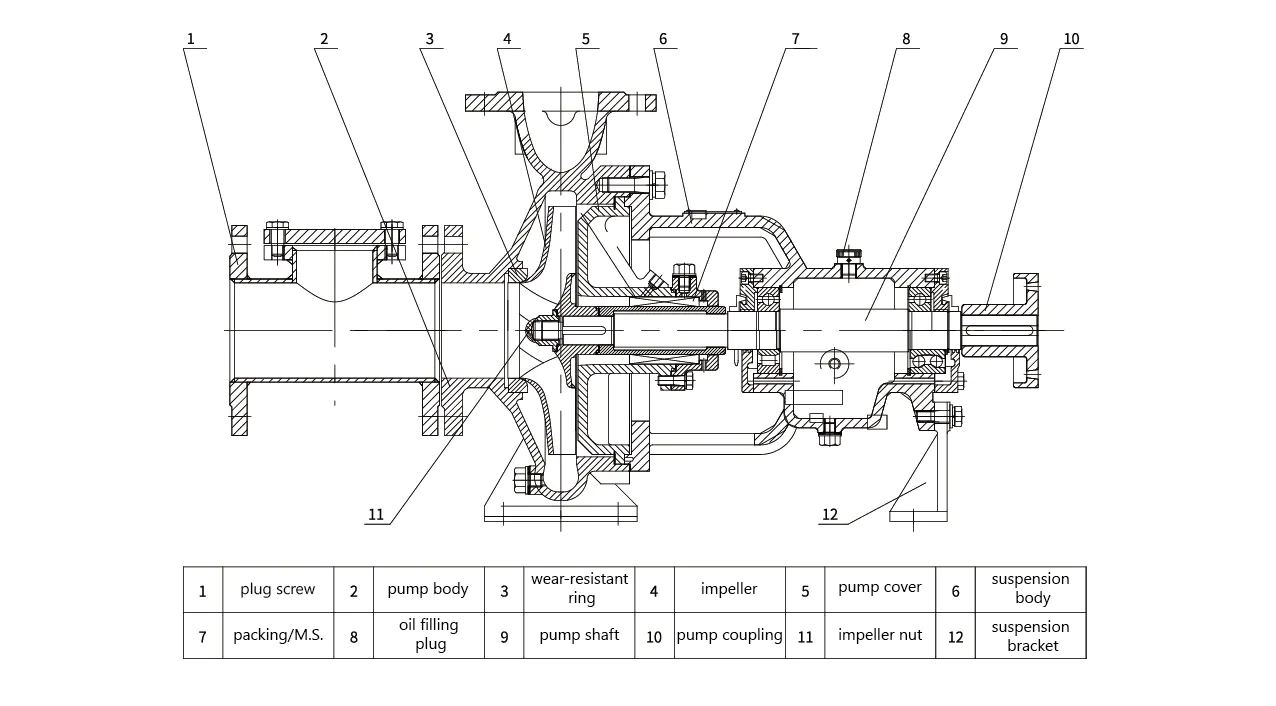

Twsp santrifüj pompa diyagramı
Performans Parametre Tablosu
| Pompa modeli | (R/Min) | (Q) | (H) | Eşleşen Güç KW | |||
| m³/s | L/S | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0.97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
