Santrifüj Pompa Temel Kurulumu için En İyi Uygulamalar: Temel Cıvataları ve Derzleme İçin Altı Kritik Kılavuz

Endüstriyel akışkan sektöründe,Teffikomühendisler temel bir prensibi vurguluyor: "Bir pompanın stabilitesi, tasarımı ve temeli ile eşit derecede tanımlanır." Temel cıvatasının kurulumunun hassasiyeti, çalışma sırasında bir santrifüj pompanın doğal frekansını ve titreşim seviyelerini doğrudan belirler.

Aşağıda temel cıvata delikleri ve derz dolgu prosedürlerine yönelik altı kritik teknik gereklilik bulunmaktadır ve Teffiko'nun teknik ekibi tarafından inşaat referansı olarak özetlenmiştir.

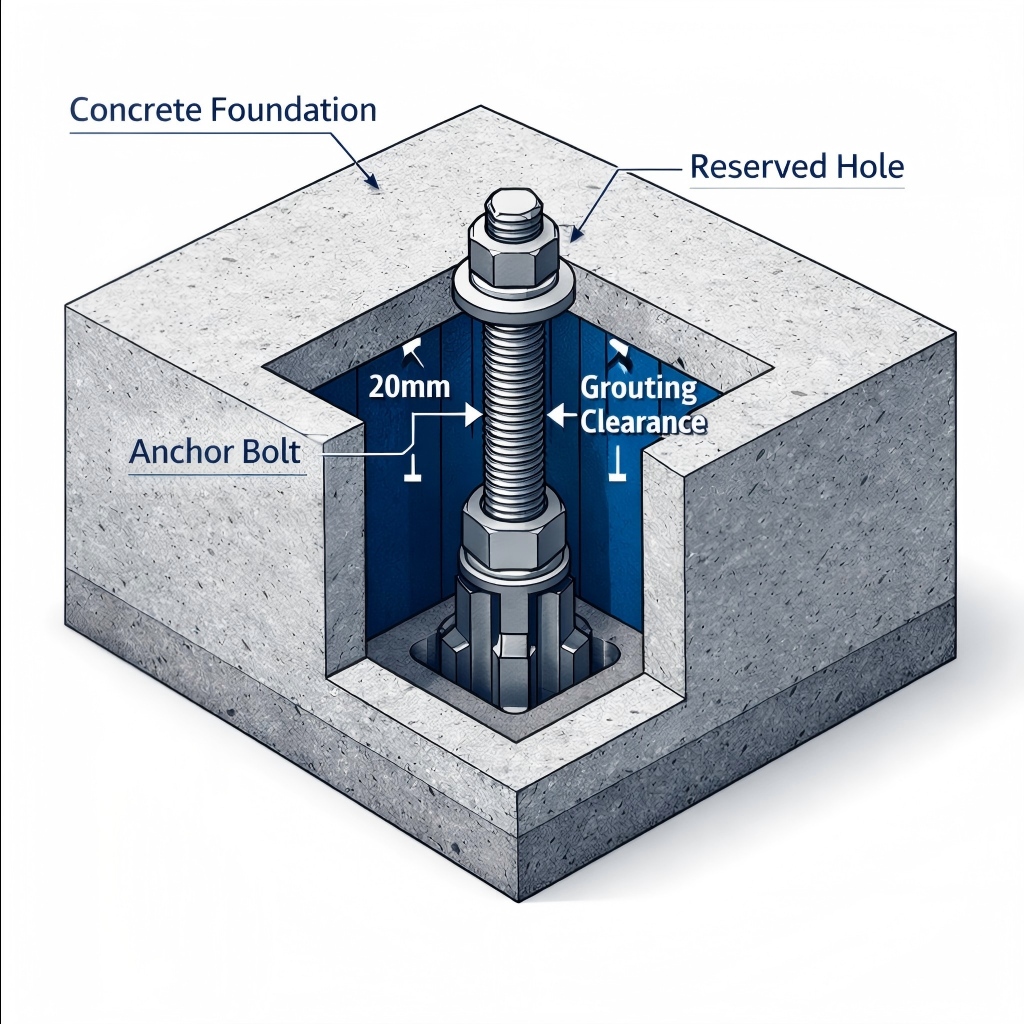

1. Hassas Konumlandırma: Boyutsal Doğruluk ve Düzlük

Hassasiyet istikrarın temelidir. Enjeksiyondan önce pompa üreticisinin teknik spesifikasyonlarının sıkı bir şekilde doğrulanması zorunludur.

• Boyutsal Tutarlılık: Temel cıvatalarının aralığı ve çapı, pompa tabanı veya ünite boyutlarıyla tam olarak eşleşmelidir. Küçük sapmalar bile zorla montaja neden olabilir ve pompa milinde ilk gerilime neden olabilir.
• Düzlük Gereksinimi: Temel yüzeyinin düzlüğündeki sapma, metre başına 0,5 mm (veya ekipman üreticisi tarafından belirtildiği şekilde) dahilinde kontrol edilmelidir.
• Teknik Bilgi: Bu toleransın aşılması, sabitleme sırasında pompa gövdesinde burulma deformasyonuna neden olur. Bu, mekanik salmastra yüzeyinin uyumunu bozarak sızıntıya ve aşırı titreşime yol açar; bu da açıklanamayan salmastra arızalarının temel nedenidir.

2. Konsolidasyon Tekniği: Eğilme ve Yer Değiştirmenin Önlenmesi

Temel cıvatalarının etrafında uygun beton sağlamlaştırması yapısal bütünlük açısından kritik öneme sahiptir.

• Eğilmeyi Önleyin: Vibratörler asla temel cıvatalarına doğrudan temas etmemeli veya yanal baskı uygulamamalıdır. Doğrudan temas cıvataların eğilmesine neden olabilir. Eğik bir cıvata, dikey olmayan yük dağılımına neden olur ve somun arayüzünde kesme gerilimi konsantrasyon noktaları oluşturur.
• Yer Değiştirmeyi Ortadan Kaldırın: Tüm gömülü parçaların (cıvatalar ve manşonlar) dökme işlemi sırasında sıfır yer değiştirmeyle sabit kalmasını sağlamak için inşaat sırasında güvenli sabitleme önlemleri uygulanmalıdır.

3. Zamanlama Kontrolü: %75 Mukavemet Eşiği ve İkincil Enjeksiyon

Zamanlama genellikle aceleye getirilen inşaat programlarında en çok ihmal edilen faktördür.

• Mukavemet Eşiği: Pompa ünitesi düzleştirilmeden, hizalanmadan ve sabitlenmeden önce birincil temel betonu, tasarlanan basınç dayanımının en az %75'ine ulaşmalıdır. Erken yükleme, temelin dengesiz oturmasına neden olabilir.
• İşlem Sırası: İkincil enjeksiyon ancak ekipman tam olarak hizalandıktan ve kalıcı olarak sabitlendikten sonra devam etmelidir.
• Optimum Kalınlık: İkincil derz tabakası kalınlığı kesinlikle 30 mm ile 70 mm arasında tutulmalıdır.
• Teknik Analiz: 30 mm'den ince katmanlar, yükleri etkili bir şekilde aktarmak için yeterli kütleye sahip değildir ve çatlamaya eğilimlidir. 70 mm'den kalın katmanlar aşırı büzülme gerilimi oluşturarak iç çatlamaya yol açar. 30–70 mm aralığı, yük aktarımı için doğrulanmış "güvenlik bölgesidir".

4. Arayüz Hazırlığı: Temizlik ve Nem Kontrolü

Mevcut ve yeni beton arasındaki bağ, ikili koruma gerektiren kritik bir zayıf noktadır.

• Temizlik Standardı: İkincil derz dolgusu için belirlenen yüzey, tüm yağ, toz, harç ve gevşek parçacıkların giderilmesi için iyice yıkanmalıdır.
• Nem Durumu: Derz dolgu işleminden önce alt tabakanın tamamen ıslatılmış ancak üzerinde durgun su bulunmayan yüzey kuruluğuna (SSD) doymuş olması gerekir. Bu, eski betonun yeni harçtan nemi emerek yapışma mukavemetini tehlikeye atmasını önler.
• Düşük Sıcaklık Önlemi: Ortam sıcaklıkları 0°C'nin altına düşerse, bağlanma kabiliyetini bozan arayüzde donmayı önlemek için derhal donma önleyici önlemler alınmalıdır.

5. Malzeme Seçimi: Yüksek Mukavemetli İnce Agregalı Beton

Çok kademeli santrifüj pompalar gibi yüksek hassasiyetli ekipmanlar için malzeme spesifikasyonu çok önemlidir.

• Agrega Özelliği: Harcın dar cıvata deliklerini ve taban boşluklarını boşluksuz olarak tamamen doldurmasını sağlamak için ince kırma taş beton tercih edilir.
• Mukavemet Hiyerarşisi: Derz dolgu malzemesinin basınç mukavemeti derecesi, birincil temel betonununkinden bir derece daha yüksek olmalıdır.
• Mühendislik Prensibi: Burada "güçlü kabuk, zayıf çekirdek" kavramı geçersizdir. Pompanın çalışması sırasında oluşan dinamik yükleri etkili bir şekilde dağıtmak ve temelin kendisinde stres hasarını önlemek için kurulum katmanının tabandan daha güçlü olması gerekir.

6. Kürleşme Ortamı: 5°C'nin Altında Termal Koruma

Kürleme, uzun vadeli dayanıklılık için son ve en belirleyici adımdır.

• Kritik Sıcaklık Eşiği: Ortam sıcaklığı 5°C'nin altına düştüğünde çimentonun hidratasyon reaksiyonu önemli ölçüde yavaşlar ve dayanım gelişimini olumsuz etkiler.
• Zorunlu Önlemler: İkincil derz tabakasının kürlenme süresi boyunca sıkı ısı yalıtımı veya ısıtma önlemleri uygulanmalıdır.
• Risk Uyarısı: Düşük sıcaklıklarda uygun olmayan kürleme, harç katmanının tasarım gücüne ulaşamamasına neden olabilir ve pompanın çalışması sırasında gizli bir yapısal arıza riski oluşturabilir.

Çözüm

"Ayrıntılar başarıyı veya başarısızlığı belirler" atasözü özellikle konuyla ilgilidirsantrifüj pompakurulum. Ayrılmış deliklerin boyutsal doğruluğundan, ikincil enjeksiyon ve milimetre düzeyinde cıvata hassasiyetine ilişkin sıkı protokollere kadar her adım birbirine bağlıdır.TeffikoHer ayrıntıyı kontrol etmek için bu sıkı standartlara bağlı kalarak, profesyonel uygulama ve kalite güvencesi yoluyla pompa ekipmanının istikrarlı ve güvenilir çalışmasını sağlar.
