Bir a'nın geometrik emme yüksekliği Hg'nin hesaplanmasısantrifüj pompapompa kurulum tasarımında temel bir prosedürdür. Kavitasyonun oluşup oluşmayacağını, pompanın stabil olarak su çekip çekmeyeceğini, uzun süre verimli çalışıp çalışamayacağını doğrudan belirler. Yetersiz su çıkışı, yüksek ses ve titreşim, pervane hasarı ve sık sık ekipman arızası gibi birçok arıza, esasen geometrik emme yüksekliği Hg'nin yanlış hesaplanmasından veya aşırı kurulum yüksekliğinden kaynaklanmaktadır.

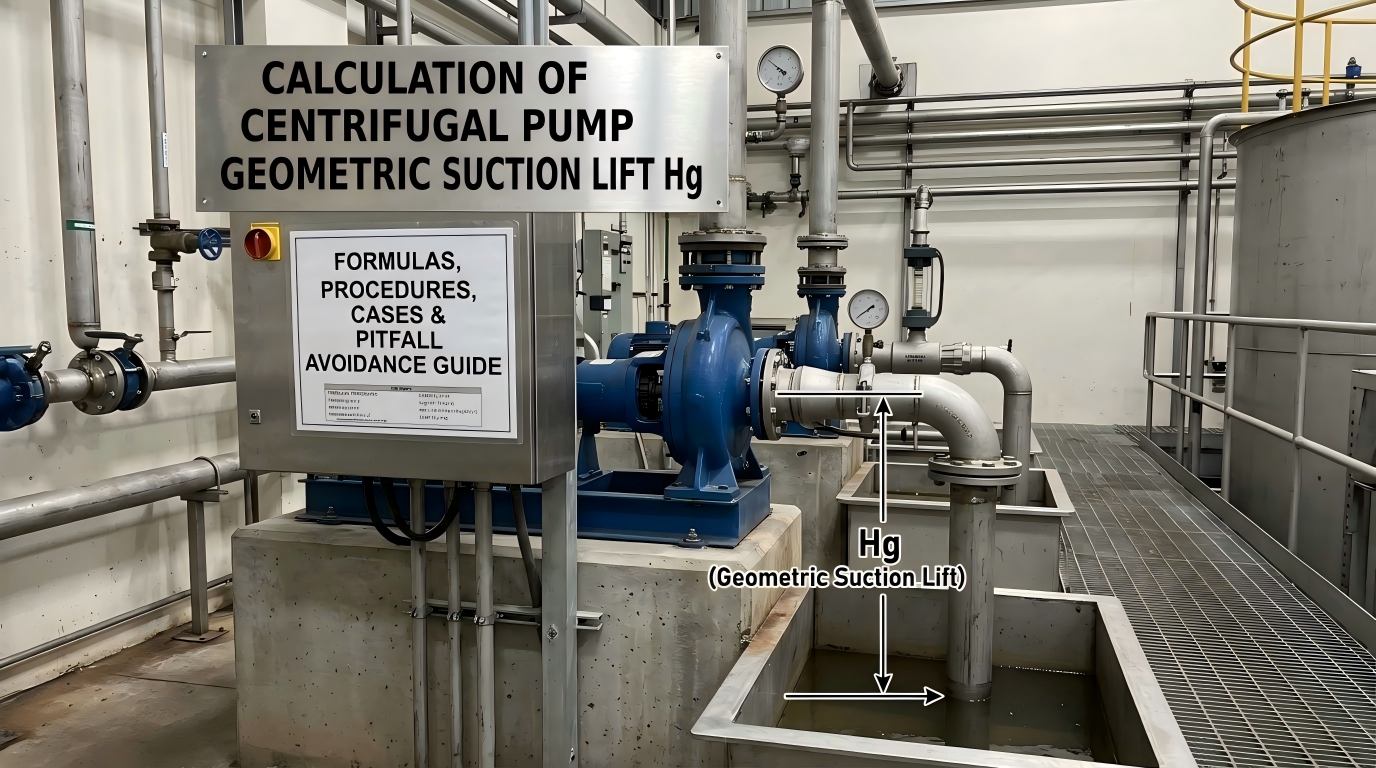

Bir santrifüj pompanın geometrik emme yüksekliği Hg, pompa çarkının merkez çizgisi ile emme tankının sıvı yüzeyi arasındaki metre (m) cinsinden ölçülen dikey yükseklik farkını ifade eder. Pompanın sıvı emme kapasitesini değerlendirmek ve kavitasyonu önlemek için temel kontrol parametresi görevi görür.
Genel endüstri kurulum değerlendirme kriterleri:
Kısacası Hg montaj boyutu olarak keyfi olarak ayarlanamaz. Pompanın güvenli, uzun vadeli ve stabil çalışması için zorunlu bir endeks görevi görecek şekilde hassas hesaplama ve çalışma koşulu düzeltmesi yoluyla türetilmelidir.
Pompa Hg'sinin hesaplanması, pompa üreticileri tarafından ölçülen ve aynı zamanda yeni başlayanlar için en kafa karıştırıcı kavramlar olan iki ana parametreye dayanır.
İzin verilen emme yüksekliği Hs, santrifüj pompanın sıvı emme kapasitesini doğrudan yansıtan, pompa giriş basıncında p₁ izin verilen maksimum vakum derecesini ifade eder.
Anahtar kural: Hs değeri teorik hesaplamalardan elde edilmez; pompa üreticileri tarafından deneysel olarak ölçülür ve mühendislik personelinin referans alması için pompa kataloglarında ve isim plakalarında listelenir.
Üreticiler tarafından belirlenen standart test koşulları: Standart Hs değeri, 1,013×10⁵ Pa standart atmosferik basınç altında 20°C temiz su için kalibre edilmiştir. Saha yüksekliği, su sıcaklığı veya taşınan ortam değiştiğinde, çalışma koşulu dönüşümü gerçekleştirilmelidir. Katalog parametrelerinin doğrudan uygulanması ciddi hesaplama hatalarına yol açacaktır.
Gerekli net pozitif emme yüksekliği NPSHr olarak da adlandırılan net pozitif emme yüksekliği Δh, çoğunlukla yağ pompalarının ve yüksek hassasiyetli endüstriyel pompaların montaj yüksekliğinin hesaplanmasında kullanılır. Pompanın sıvı emişi için izin verilen vakum derecesini, yani metre birimiyle pompanın izin verilen nihai kurulum yüksekliğini temsil eder.
Hs parametreleriyle tutarlı olarak kataloglarda listelenen NPSHr, ortam olarak 20°C temiz su ile test edilmiştir. Yağ, kimyasal sıvılar ve diğer özel ortamların taşınması sırasında ayrı bir düzeltme yapılması gerekir.
Sahada mühendislik kullanımı için basitleştirilmiş emme yüksekliği tahmin formülü:
Emme Yüksekliği = Standart atmosferik basınçlı su sütunu (10,33 m) − Gerekli NPSHr Δh − Güvenlik marjı (0,5 m)
Standart atmosferik basınç, 10,33 metrelik bir vakum boru hattı yüksekliğini destekleyebilir. 0,5 metrelik güvenlik marjı, değişken çalışma koşullarının neden olduğu anlık kavitasyonu önlemek için yaygın olarak benimsenen bir endüstri standardıdır.
Saha mühendisliği için formüller, tüm temiz su pompaları, yağ pompaları ve kimyasal pompalar için geçerli olan, ekipman tipine ve hesaplama senaryolarına dayalı olarak hassas hesaplama formüllerine ve hızlı tahmin formüllerine bölünmüştür.
Hg = (Pa - Pv) / ρg - NPSHr - hw
Bu formül, çoğu santrifüj pompa için hassas hesaplamalar için geçerlidir ve tasarım enstitüleri ve inşaat ekipleri için tercih edilen formüldür.
Hg = Hs1 − hw
Hs1, gerçek çalışma koşullarına göre düzeltilmiş izin verilen emme yüksekliği anlamına gelir; hw emme boru hattındaki toplam yük kaybını temsil eder. Bu formül, hız yükünün ihmal edilebilir olduğu durumlarda doğrudan uygulanabilir.
Hg = 10,33 - Δh - 0,5
Hızlı yerinde doğrulama, ekipman denetimi ve zaman verimliliği için ön plan tasarımı için uygundur.
Parametre Tanımları:
Üreticilerin sağladığı katalog Hs değerleri yalnızca standart atmosfer basıncındaki 20°C temiz su için geçerlidir. Sahadaki çalışma koşulları farklı olduğunda dönüşüm zorunludur; bu, mühendislik personelinin %90'ının hata yaptığı bir bağlantıdır.
Hs1 = Hs + Ha - 10,33 - Hv + 0,24
İki aşamalı dönüşüm gereklidir:
Adım 1: Hs1'i elde etmek için katalog Hs değerini yukarıdaki temiz su formülüyle düzeltin.
Adım 2: Ortamla eşleşen eşdeğer izin verilen emme yüksekliğini elde etmek için özel ortamın yoğunluk, viskozite ve buharlaşma özelliklerine dayalı olarak Hs1 üzerinde ikincil düzeltme yapın, ardından hesaplama sapmalarından kaynaklanan ekipman hatalarını önlemek için sonucu Hg hesaplama formülünde değiştirin.
Verilen koşullar: Bir santrifüj pompanın gerekli NPSHr Δh'si = 4,0 m, standart çalışma koşulları altında ortam temiz sudur.
Hesaplama süreci:
Emme Yüksekliği = 10,33 − 4,0 − 0,5 = 5,83 m
Sonuç: Bu pompanın güvenli kurulum yüksekliği 5,83 m'den düşük olmalıdır.
Verilen koşullar: Katalogda izin verilen emme yüksekliği Hs = 5,7 m, toplam emme boru hattı direnci hw = 1,5 mH₂O, yerel atmosferik basınç = 9,81×10⁴ Pa, hız yüksekliği dikkate alınmaz. Sırasıyla 20°C temiz su ve 80°C sıcak su için izin verilen geometrik emme yüksekliğini hesaplayın.
Yerel atmosfer basıncı üreticinin standart test koşullarına yakındır, dolayısıyla Hs düzeltmesine gerek yoktur.
Hg = Hs - hw = 5,7 - 1,5 = 4,2 m
Sonuç: Güvenli çalışma için 20°C temiz su için pompa montaj yüksekliği 4,2 m'yi geçmemelidir.
Yüksek sıcaklıktaki su için Hs düzeltmesi zorunludur. Arama tablosu verileri: 80°C suyun doymuş buhar basıncı = 47,4 kPa, karşılık gelen Hv = 4,83 mH₂O; yerel atmosferik basınç Ha ≈ 10 mH₂O.
Hs1 = 5,7 + 10 - 10,33 - 4,83 + 0,24 = 0,78 m
Kurulum yüksekliğini hesaplamak için düzeltilmiş Hs1'i değiştirin:
Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m
Temel sonuç: Negatif bir Hg değeri, bu yüksek sıcaklıktaki çalışma koşulu altında emme yüksekliği kurulumunun yasak olduğu anlamına gelir; su basmış emme tesisatı zorunludur. Pompa gövdesi tankın sıvı yüzeyinden en az 0,72 m aşağıda olmalıdır, aksi takdirde ciddi kavitasyon ve emme kaybı meydana gelecektir.
Bu temel faktörlere hakim olmak, kurulum planlarının hızlı bir şekilde optimize edilmesine ve kavitasyon hatalarının temel nedenlerinin önlenmesine olanak tanır:
Orijinal katalog Hs ve NPSHr parametrelerinin rakım ve su sıcaklığı düzeltmesi yapılmadan doğrudan kullanılması, tamamen çarpık hesaplama sonuçlarına yol açar.
Yalnızca teorik hesaplamalara dayanarak emme boru hattı yük kaybının ihmal edilmesi, aşırı gerçek kurulum yüksekliğine ve pompa kavitasyonuna neden olur.
Güvenlik payı ayrılmamıştır, hesaplanan sınır değerde kurulum yapılır. Kavitasyon, boru hattı ölçeklendirmesinden veya çalışma koşulu dalgalanmalarından hemen sonra meydana gelir.
Yüksek sıcaklıktaki ortamlar ve yüksek rakımlı uygulamalar için cebri emme kaldırma kurulumu, negatif Hg değerleriyle gösterilen sulu emme gereksinimini göz ardı eder.
Temiz su formüllerinin, ikincil ortam düzeltmesi olmadan yağa ve kimyasal ortama doğrudan uygulanması.
Negatif Hg, pompanın emme yüksekliği kurulumu yoluyla sıvı çekemeyeceği anlamına gelir. Hava girişi ve kavitasyon risklerini tamamen ortadan kaldırmak için pompa giriş merkez hattının emme tankı sıvı yüzeyinin altına konumlandırıldığı taşmalı emme düzeni gereklidir. Bu düzen, yüksek sıcaklıktaki su, kimyasal sıvı iletimi ve yüksek rakımlı uygulamalar için yaygın olarak kullanılmaktadır.
Katalog Hs değerleri, standart atmosfer basıncı altında yalnızca 20°C temiz su için kalibre edilmiş deneysel verilerdir. Sahadaki yükseklikte, su sıcaklığında veya taşınan ortamda meydana gelen herhangi bir değişiklik, sıvı buhar basıncını ve atmosferik basıncı değiştirerek Hs'nin hesaplamalar için kullanılabilmesinden önce çalışma koşulunun dönüştürülmesini zorunlu kılar.
Daha büyük bir gerekli NPSHr Δh, daha zayıf kavitasyon önleme performansına ve daha düşük izin verilen kurulum yüksekliğine karşılık gelir. Daha küçük bir NPSHr, daha iyi sıvı emme kapasitesi ve izin verilen daha yüksek kurulum yüksekliği sağlar.
Sahadaki belirsizlikler arasında su sıcaklığı dalgalanmaları, boru hattı ölçeklendirmesi, akış değişimleri ve basınç sapmaları yer alır. Ayrılmış 0,5 m'lik güvenlik marjı, anlık kavitasyonu önler ve ekipmanın uzun süreli stabil çalışmasını sağlar.
Santrifüj pompa geometrik emme yüksekliği Hg'nin hesaplanması iki temel parametreye dayanır: izin verilen emme yüksekliği Hs ve gerekli NPSHr Δh. Hızlı tahmin, standart çalışma koşulları için işe yarar; standart dışı senaryolar için ise su sıcaklığı, rakım ve ortam için düzeltme yapılması zorunludur. Hg'nin pozitif veya negatif değeri, emme yüksekliğinin mi yoksa taşmalı emme kurulumunun mu benimseneceğini doğrudan belirler ve pompa kavitasyonunu, anormal gürültüyü, yetersiz su çıkışını ve pervane hasarını önlemenin anahtarı olarak hizmet eder. Mühendislik uygulamalarında, düzeltilmemiş katalog parametrelerinin doğrudan kullanımı ve teorik sınır değerde kurulum kesinlikle yasaktır. Verimli, istikrarlı ve uzun vadeli pompa çalışmasını garanti etmek için yerinde çalışma koşulu düzeltmesi ve ayrılmış güvenlik payı ile hassas hesaplama gereklidir.
-
