API 610 petrokimya, petrol-gaz ve kimya endüstrilerindeki yatay santrifüj pompalar için temel genel standart olarak hizmet eder. Bu standart, endüstriyel santrifüj pompaları üç temel konfigürasyona ayırır: OH radyal pompalar, BB yataklar arası pompalar ve VS dikey askılı pompalar. API 610 uyumlu pompalarda uzun yıllara dayanan derinlemesine Ar-Ge ve üretim uzmanlığıyla Teffiko, standartlaştırılmış yapısal tasarım ve zorlu çalışma koşullarına uyum sağlama konusunda zengin deneyim yoluyla çeşitli endüstriler için son derece güvenilir sıvı taşıma çözümleri sunar.

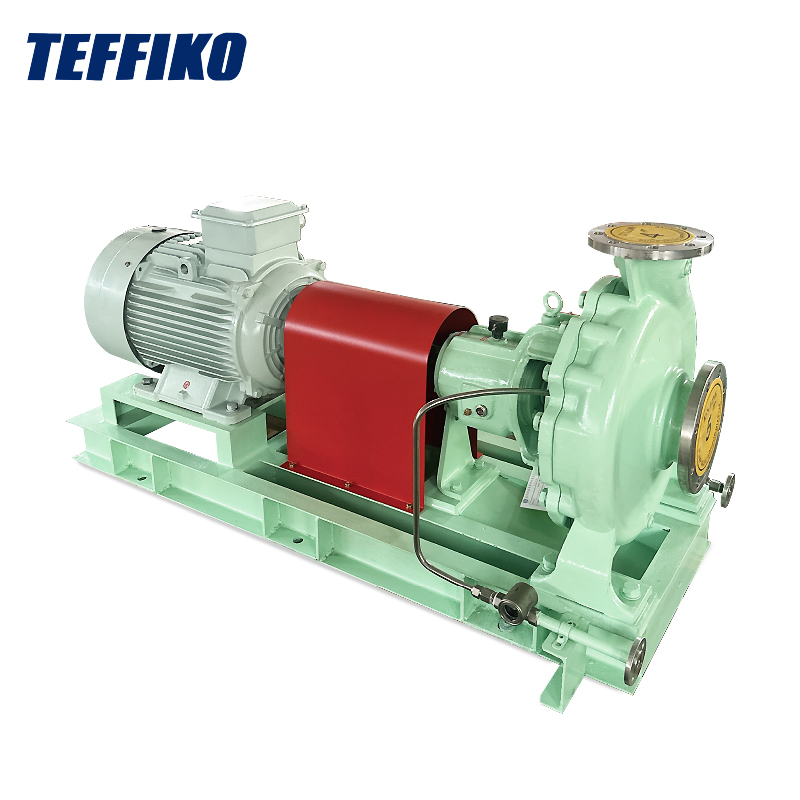

OH (Asma Pompa):Pervane, pompa milinin ucuna, yatak muhafazasının dışına dirsekli olarak monte edilmiştir. Yatak tertibatı proses akışkanından tamamen izole edilmiştir. Ana akım hafif yatay pompa tipidir.

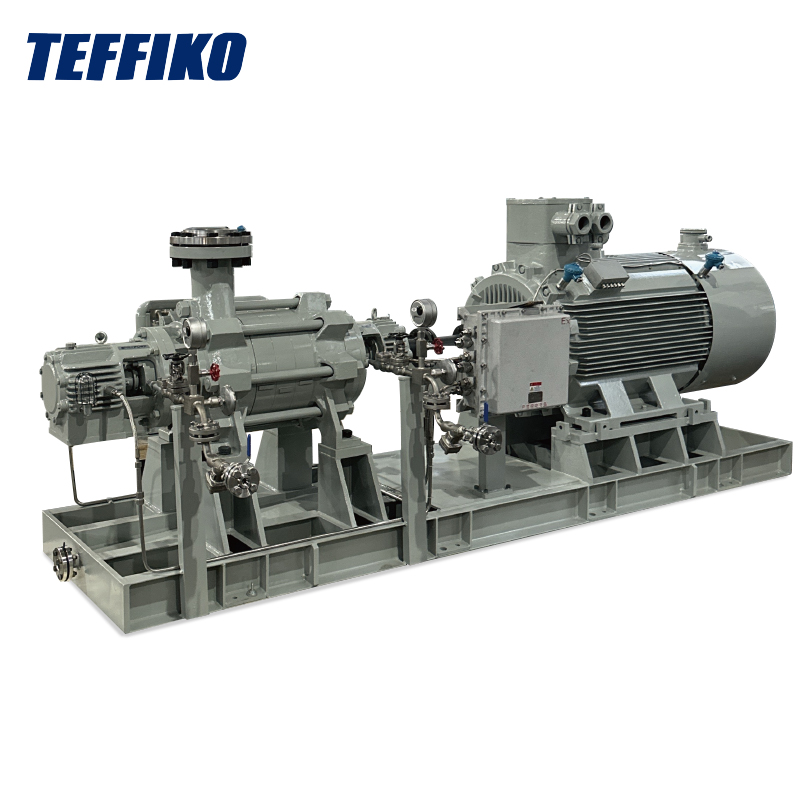

BB (Rulmanlar Arası Pompa):Pervane, zorlu çalışma koşulları için rotor dengesini ve genel destek sağlamlığını büyük ölçüde artıran simetrik bir destek yapısına sahip iki yatak seti arasında düzenlenmiştir.
VS (Dikey Askılı Pompa):Pompa şaftı ve pervanesi dikey olarak asılıdır ve taşınan akışkanın içine daldırılır. Çoğunlukla dikey derin su ve tank içi taşıma senaryolarında uygulanır ve bu belgede ayrıntılı olarak ele alınmayacaktır.
Alan kısıtlaması olan projelere uygun, az yer kaplayan kompakt genel yapı; basit bakım işlemleri; arıza süresini önemli ölçüde azaltan mekanik contaların ve pervanelerin uygun şekilde incelenmesi ve değiştirilmesi; sabit basınç ve orta düzeyde hidrolik yük koşullarına uygundur ve kamu hizmeti görevleri için mükemmel uyarlanabilirlik sergiler.
Sarkık yapı nedeniyle kısıtlanan, büyük pervane çapı ve yüksek basınç koşulları altında yüksek şaft sapma riski oluşur ve bu durum kolayca aşırı titreşime neden olabilir. Yüksek akışlı, yüksek sıcaklıklı, yüksek basınçlı sürekli ağır hizmet üretim sistemleri için uygun değildir. Kısa hizmet ömrüne ve uzun süreli zorlu çalışma koşullarında hızlı conta aşınmasına sahiptir.
Tesis kullanım suyu taşıma, kimyasal reaktif dozajlama, hafif hidrokarbon transferi, yardımcı proses sıvısı taşıma ve diğer kritik olmayan, aralıklı veya düşük yüklü görevler.
Simetrik rotor desteği tasarımı, güçlü yük uyumu ve son derece yüksek şaft stabilitesi sağlar; düşük dinamik şaft yükleriyle yüksek sıcaklık ve yüksek basınç koşullarında uzun süreli çalışma kapasitesine sahip; dengeli rotor kuvvetleri, ekipman titreşimini ve eksenel itmeyi etkili bir şekilde azaltır ve OH pompalara kıyasla çok daha üstün çalışma stabilitesi sağlar.
Daha ağır ekipman ağırlığı, daha büyük kaplama alanı ve sağlam ve sağlam ekipman temellerine yönelik gereksinimler; özellikle çok kademeli BB pompalar için gelişmiş ve karmaşık yapılar; ağır bakım iş yükü ve kurulum sırasında hizalama doğruluğuna yönelik sıkı gereksinimler gerektiren hantal sökme ve bakım prosedürleri.
Petrol-gaz uzun mesafe boru hattı taşımacılığı, petrol sahası su enjeksiyon sistemleri, rafineri amin-sıvı sirkülasyonu, yüksek sıcaklıkta kule tabanından boşaltma, kazan besleme suyu basınçlandırması ve diğer kritik sürekli üretim görevleri.
İki pompa tipi arasındaki donanım konfigürasyonlarının, performansın ve işletme-bakım farklılıklarının hızlı bir şekilde ayırt edilmesini kolaylaştırmak için, API 610 standardı kapsamındaki aşağıdaki tam karşılaştırma tablosu temel seçim parametrelerini kapsar:
| Karşılaştırma Öğesi | OH Asma Pompa | BB Rulmanlar Arası Pompa |
|---|---|---|
| Şaft Destek Yöntemi | Tek uçlu asılı destek | Çift rulmanlı simetrik destek |
| Ayak İzi ve Temel | Basit temele sahip kompakt boyut | Güçlendirilmiş temel gerektiren büyük boyut |
| Basınç Taşıma Kapasitesi | Orta basınç için uygundur | Yüksek / ultra yüksek basınç için uygundur |
| Akış Kapasitesi | Düşük ila orta akış | Güçlü yük toleransıyla orta ila yüksek akış |
| Bakım Kolaylığı | Uygun bakım ile basit yapı | Kapsamlı bakım prosedürlerine sahip karmaşık yapı |
| Eksenel Yük ve Deformasyon | Şaft sapması meydana gelir; orta stabilite | Önemli deformasyon olmadan dengeli yükler |
| Rotor Dinamiği Performansı | Nispeten düşük dönme hızıyla sınırlı sertlik marjı | Yeterli sertlik, düşük titreşim ve yüksek stabilite |
| Rulman Tipi | Bilyalı/makaralı sürtünme önleyici rulmanlar | Kovanlı / eğimli yastıklı baskı yatakları |
| Mühür Yapılandırması | Geleneksel tek/çift kartuşlu mekanik salmastralar | Ankastre tip / tandem yüksek basınç contaları |
| Yaygın Olarak Kullanılan Malzemeler | 316 paslanmaz çelik, dubleks paslanmaz çelik | Krom çelik, Inconel, Hastelloy |
Orta ila düşük basınç, küçük ila orta akışlı yardımcı şebeke servis koşulları altında, sınırlı alana sahip, düşük maliyetli, rahat çalıştırma ve bakım gerektiren projeler için OH sarkan pompalar tercih edilir. Ekipman stabilitesi, düşük arıza oranı ve uzun hizmet ömrüne yönelik sıkı gereksinimlerin bulunduğu, yüksek sıcaklık, yüksek basınç ve yüksek akış koşullarına maruz kalan kritik sürekli üretim birimleri için, BB yataklar arası pompalar kullanılmalıdır. Gerçek pompa seçimi, ekipman güvenilirliğini ve proje ekonomisini dengelemek için orta düzeyde aşındırıcılık, viskozite ve başlatma-durdurma frekansı gibi parametrelerin kapsamlı bir şekilde değerlendirilmesini gerektirir.
