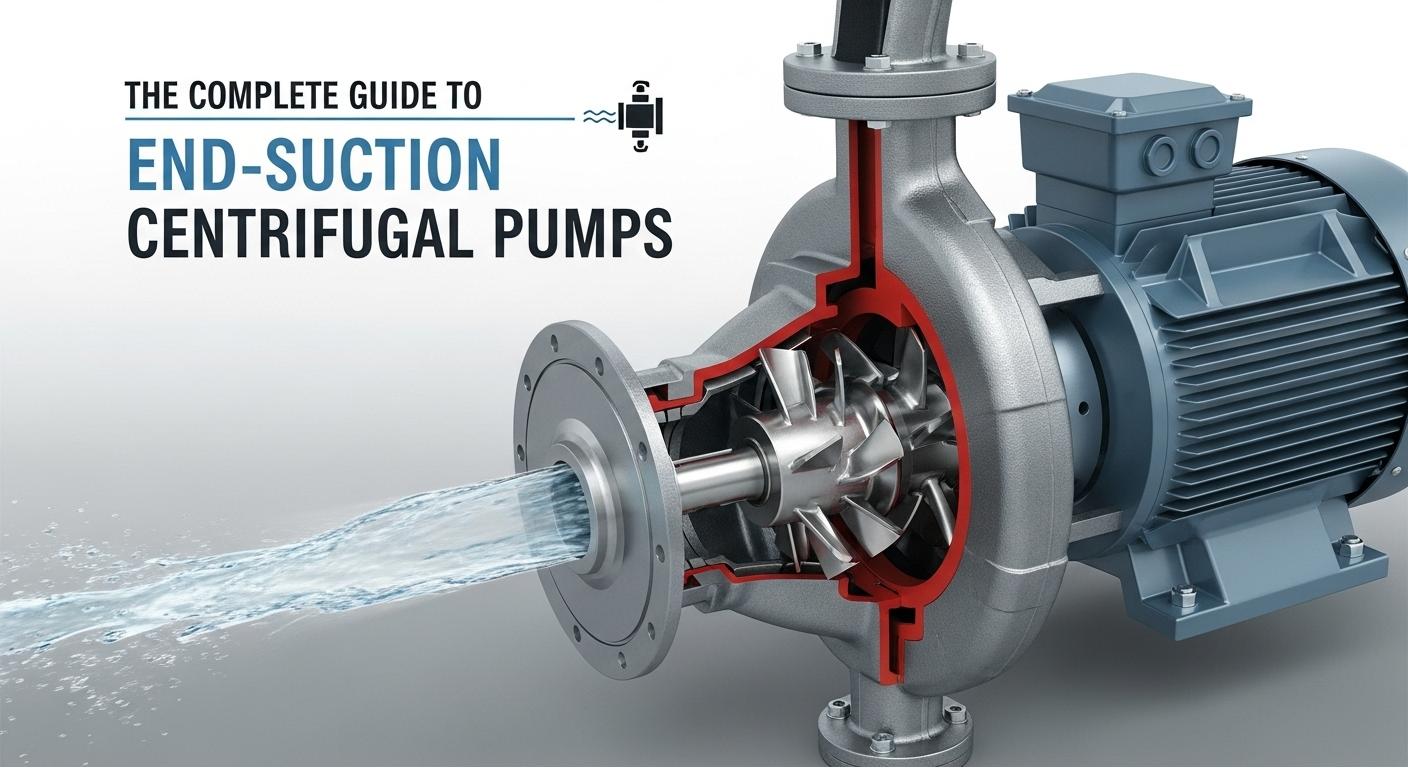

Uçtan Emişli Santrifüj Pompalara İlişkin Tam Kılavuz

I. Uçtan Emişli Santrifüj Pompaların Temel Anlaşılması

Önemli bir şube olaraksantrifüj pompalarUçtan emişli santrifüj pompalar, kompakt yapıları ve mükemmel verimlilikleri sayesinde endüstriyel üretimde ve sivil tesislerde sıvı transferinde temel güç haline gelmiştir. Fabrika atölyelerindeki orta sirkülasyon ve kentsel su temini için basınç desteğinden, HVAC sistemlerinde ısı değişimi ve yangınla mücadele senaryolarında acil su transferine kadar, petrokimya, belediye mühendisliği ve enerji enerjisi gibi onlarca alanda yaygın olarak kullanılmakta ve çeşitli sistemlerin sürekli ve istikrarlı çalışmasını sağlamak için kritik ekipmanlar olarak hizmet vermektedir.

II. Uçtan Emişli Santrifüj Pompaların Yapısı ve Çalışma Prensibi

1. Temel Yapısal Bileşenlerin Fonksiyonel Analizi

• Emme ve Tahliye Bileşenleri: Emme flanşı, sıvı giriş direncini azaltmak için eksenel bir su giriş tasarımı benimseyen, pompa gövdesinin bir ucunda bulunur; boşaltma flanşı emme ucuna 90° dikey açıyla dağıtılarak boru hattı yerleşimi kolaylaştırılır.
• Pervane ve Pompa Gövdesi: Pervane, yüksek hızda dönüş yoluyla sıvıya merkezkaç kuvveti uygulayan, çoğunlukla kapalı tasarımlı (esas olarak paslanmaz çelikten yapılmış) enerji aktarımının çekirdeğidir; Salyangoz şeklindeki pompa gövdesi, basınçlı transfer sağlamak için sıvının kinetik enerjisini basınç enerjisine dönüştürür.
• Mil Sistemi ve Sızdırmazlık: Pompa mili, pervaneyi motora bağlar ve dönme gücünü iletir; mekanik salmastralar veya salmastra contaları mil boyunca sıvı sızıntısını önleyerek çalışma sızdırmazlığını sağlar.
• Destek ve Sürüş: Rulman yatağı, dönme sürtünmesini azaltmak için mil sistemini destekler; motor çoğunlukla, farklı güç gereksinimlerine uyum sağlamak için bir kaplin veya doğrudan bağlantıyla çalıştırılan standart bir asenkron motordur.

2. Üç Aşamalı Çalışma Prensibi

• Emme Aşaması: Motor çalıştığında pervaneyi dönmeye yönlendirir ve pervanenin merkezinde düşük basınç alanı oluşturur. Sıvı, atmosferik basınç altında emme boru hattı yoluyla pompa boşluğuna girer.
• Hızlanma Aşaması: Akışkan pervane kanat kanallarına girdikten sonra merkezkaç kuvvetinin etkisiyle hız ve kinetik enerjide önemli bir artışla radyal olarak dışarı doğru hareket eder.
• Basınçlandırma ve Tahliye Aşaması: Yüksek hızlı akışkan kıvrıma girdiğinde akış kanalının kesit alanı giderek genişler, akış hızını azaltır ve kinetik enerjiyi statik basınca dönüştürür. Son olarak sıvı, boşaltma flanşı aracılığıyla hedef boru hattına iletilir.

III. Uçtan Emişli Santrifüj Pompaların Performans Özellikleri

1. Temel Performans Parametrelerinin Yorumlanması

Uçtan emişli santrifüj pompaların temel performans parametreleri, uygulama senaryolarını belirler: akış hızı aralığı genellikle 5-1000 m³/saattir ve küçük ila orta düzeydeki akış aktarım ihtiyaçlarını karşılar; yükseklik genellikle 10-200 m'dir ve düşük ila orta düzey koşullar için uygundur; verimlilik, önemli enerji tasarrufu etkileriyle birlikte %75-90'a ulaşabilir; Gerekli Net Pozitif Emme Yüksekliği (NPSHr) küçüktür ve emme boru hattındaki kurulum yüksekliği kısıtlamalarını azaltır.

2. Üç Temel Avantaj

• Yüksek Verimlilik ve Enerji Tasarrufu: Optimize edilmiş hidrolik tasarım, enerji dönüşüm kaybını en aza indirir. Bir kimya işletmesi eski pompalarını bu pompalarla değiştirdikten sonra tek bir ünite yılda 50.000 kWh'nin üzerinde elektrik tasarrufu sağladı.
• Kolay Bakım: Bileşenler yüksek derecede standardizasyona sahiptir. Mekanik salmastraların değiştirilmesi, pompanın tamamının sökülmesini gerektirmez ve benzer pompalara kıyasla ortalama bakım süresini %40 azaltır.
• Geniş Uygulama Uyarlanabilirliği: Pervane malzemelerinin (örn. Hastelloy, titanyum alaşımı) değiştirilmesiyle, asit bazlı çözeltiler ve eser parçacıklar içeren kanalizasyon gibi özel ortamları aktarabilir.

IV. Uçtan Emişli Santrifüj Pompaların Seçiminde Önemli Noktalar

1. Ön Parametre Araştırması

İki temel boyutun açıklığa kavuşturulması gerekiyor:

• Orta Özellikler: Viskozitesi < 200 cSt ve katı içeriği ≤ %5 olan ortamlar için uygundur; malzeme seçimi ortamın aşındırıcılığına uygun olmalıdır.
• OÇalışma Koşulları: Tasarım debisi, nominal basma yüksekliği, ortam sıcaklığı ve sistem basıncı. Özellikle, Mevcut Net Pozitif Emme Yüksekliği (NPSHa), NPSHa > NPSHr + 0,5 m güvenlik marjını sağlayacak şekilde hesaplanmalıdır.

2. Seçim Sürecinin Ortadan Kaldırılması

1. Temel Parametreleri Belirleyin: Proses gereksinimlerine göre debiyi (normal/maksimum çalışma koşulları) ve yüksekliği (%10-%15 boru hattı kaybı dikkate alınarak) işaretleyin.
2. Pompa Modeli Teknik Özelliklerini Eşleştirin: Pompa üreticisinin performans eğrisine bakın ve çalışma noktasının En İyi Verimlilik Noktasının (BEP) ±%10'u dahilinde olduğu modelleri seçin.
3. Motoru ve Aksesuarları Onaylayın: Patlamaya dayanıklı veya sıradan motorlar arasından seçim yaparak, pompa mili gücüne göre (%10-%15 güç marjı ayrılmış) bir motor seçin; Çek valfler ve filtreler gibi boru hattı aksesuarlarını eşleştirin.
4. Nihai Malzeme Doğrulaması: Aşındırıcı ortamlar için, pompa gövdesinin (örn. 304/316L paslanmaz çelik) ve pervane malzemelerinin korozyon direnci gereksinimlerini karşılayıp karşılamadığını doğrulayın.

V. Uygulama Alanları

1. Endüstriyel Üretimde Temel Senaryolar

• Kimya Endüstrisi: Metanol ve etilen glikol gibi organik çözücüleri veya seyreltik asit/alkali çözeltilerini aktarır; korozyona dayanıklı malzemelerden yapılmış pompa gövdeleri gereklidir.
• Enerji Endüstrisi: Kazan yardımcı ekipmanlarında soğutma suyu sirkülasyonu ve kükürt giderme sistemlerinde çamur transferinde kullanılır; pompa gövdeleri yüksek sıcaklığa dayanıklı ve aşınmaya dayanıklı olmalıdır.
• Gıda İşleme: Meyve suyu ve süt ürünleri gibi hijyenik ortamları aktarır; FDA veya 3A sıhhi standartlara uygun olmalıdır.

2. Belediye ve İnşaat Sektörlerinde Kilit Roller

• Kentsel Su Temini: Uçtan emişli santrifüj pompalar, esnek akış ayarıyla yüksek binalar için sabit basınçlı su temini sağlamak amacıyla ikincil basınç yükseltme pompa istasyonlarında kullanılır.
• Kanalizasyon Arıtma: Az miktarda askıda katı madde içeren koşullara uygun, ızgaradan sonra kanalizasyonun kaldırılması ve havalandırma tanklarından sıvının geri döndürülmesi için kullanılır.
• HVAC: Alışveriş merkezi, otel gibi büyük yapılarda sıcaklık regülasyonunun sağlanmasında soğuk su ve soğutma suyu sirkülasyon pompası görevi görür.

VI. Uçtan Emişli Santrifüj Pompaların Kurulumu ve Devreye Alınması

1. Kurulum Öncesi Hazırlık

Temel, yeterli bakım alanı ayrılmış şekilde düz ve sağlam olmalıdır; emme boru hattının çapı, kavitasyonu önlemek için daha az dirsek ve vana ile pompa giriş çapından daha küçük olmamalıdır; Su darbesini önlemek için tahliye boru hattı basınç göstergeleri ve çek valflerle donatılmalıdır.

2. Devreye Alma Önemli Noktaları

• Boru Hattı Denetimi: Boru hattında sızıntı olmadığından emin olmak için kurulumdan sonra bir basınç testi yapın; radyal ve eksenel sapmalar ≤ 0,1 mm olacak şekilde kaplin hizalama sapmasını kontrol edin.
• Yüksüz ve Yüklü Test Çalışmaları: Yatak sıcaklığını (≤ 75°C) ve titreşimi (≤ 4,5 mm/s) kontrol ederek 10-15 dakika boyunca yüksüz çalıştırın; Yük testi çalışmaları sırasında vanaları kademeli olarak ayarlayın ve akış hızı ile basma yüksekliğinin tasarım değerlerini karşılayıp karşılamadığını kaydedin.

VII. Uçtan Emişli Santrifüj Pompaların Bakımı ve Arıza Tespiti

1. Günlük Bakım Kontrol Listesi

• Günlük Muayene: Yatak sıcaklığını, conta sızıntısını (dakikada ≤ 10 damla damlaması normaldir) ve giriş/çıkış basıncını kontrol edin.
• Haftalık Bakım: Yatak yağını (çoğunlukla lityum bazlı gres) doldurun ve pompa gövdesi yüzeyindeki tozu temizleyin.
• Üç Aylık Denetim: Pervane aşınmasını kontrol edin, pompa mili uç boşluğunu ölçün ve basınç göstergeleri ile akış ölçerlerin doğruluğunu kalibre edin.

2. Yaygın Arızalar ve Çözümleri

• Yetersiz Akış: Yaygın nedenler arasında tıkalı emme boru hatları, aşınmış pervaneler ve düşük motor hızı yer alır; Çözümler filtreleri temizlemek, pervaneleri değiştirmek ve motor güç frekansını kontrol etmektir.
• Aşırı Isınmış Rulmanlar: Çoğunlukla yetersiz/bozulmuş gres veya büyük kaplin hizalama sapmasından kaynaklanır; Gresi doldurun/değiştirin ve kaplini yeniden kalibre edin.
• Ciddi Conta Sızıntısı: Esas olarak aşınmış contalardan, bükülmüş pompa millerinden veya ortamdaki yabancı maddelerden kaynaklanır; Contaları değiştirerek, pompa milini onararak ve boru hattı filtreleri takarak sorunu çözün.

VIII. Uçtan Emişli Santrifüj Pompalar için Güvenli Çalışma Şartları

1. Çalıştırmadan Önce Güvenlik Denetimi

Pompa gövdesinin ve boru hatlarının gevşek ankraj cıvataları olmadan sıkı bir şekilde bağlandığını doğrulayın; motor kablolarının doğru ve topraklamanın güvenilir olup olmadığını kontrol edin; tahliye boru hattı vanasını kapatın, emme boru hattı vanasını açın ve pompa boşluğunun sıvıyla doldurulduğundan emin olun.

2. Çalışma Sırasında Güvenlik İzlemesi

Yüksek basınçlı sıvı püskürmesinden kaynaklanan yaralanmaları önlemek için pompa çalışırken herhangi bir bileşenin sökülmesi kesinlikle yasaktır; motor akımını ve yatak sıcaklığını yakından izleyin; nominal değerleri aşarlarsa veya anormal gürültü/titreşim oluşursa, inceleme için pompayı derhal durdurun; Pompanın içindeki sıvının aşırı ısınmasını önlemek için, nominal akış hızının %30'unun altındaki koşullarda uzun süreli çalışmayı yasaklayın.

3. Kapatma Sonrası Güvenlik İşlemleri

Önce tahliye boru hattı valfini kapatın, ardından motor gücünü kesin; yüksek sıcaklıklı veya aşındırıcı ortam aktarılıyorsa, kalan ortamın pompa gövdesinde kristalleşmesini veya korozyona uğramasını önlemek için boru hatlarını yıkayın; kışın kapattıktan sonra bileşenlerin donmasını ve çatlamasını önlemek için pompa boşluğundaki ve boru hatlarındaki sıvıyı boşaltın.

IX. Uçtan Emişli Santrifüj Pompalar ile Diğer Pompa Tiplerinin Karşılaştırması

1. Dikey Santrifüj Pompalarla Karşılaştırma

Uçtan emişli santrifüj pompalar daha geniş bir alanı kaplar ancak kurulumu ve bakımı daha kolaydır; dikey santrifüj pompalar daha az yer kaplar, bu da alanın kısıtlı olduğu senaryolara uygundur, ancak bakım sırasında boru hattının sökülmesini gerektirir, bu da daha yüksek bakım maliyetlerine neden olur. Her ikisi de düşük ila orta basınç koşulları için uygundur ve uçtan emişli santrifüj pompalar, küçük ila orta akış senaryolarında daha iyi verime sahiptir.

2. Pozitif Deplasmanlı Pompalarla Karşılaştırma

Pozitif deplasmanlı pompalar (örneğin dişli pompalar, diyaframlı pompalar) yüksek viskozite, yüksek basınç koşulları için uygundur ancak dar bir akış ayar aralığına sahiptir; Uçtan emişli santrifüj pompalar, esnek akış ayarı ve yüksek verimliliğiyle düşük viskoziteli, düşük ila orta basınç koşullarına uygundur. Uçtan emişli santrifüj pompalar, temiz su ve solventler gibi düşük viskoziteli ortamların aktarımında daha yüksek maliyet etkinliğine sahiptir.

X. Uçtan Emişli Santrifüj Pompaların Gelişim Eğilimleri

1. Malzeme ve Tasarım Yeniliği

Aşınma direncini ve korozyon direncini artırmak için seramik kaplı çarkları ve kompozit malzeme pompa gövdelerini benimseyin; Enerji tüketimini daha da azaltmak için hidrolik modelleri optimize edin ve CFD simülasyonu aracılığıyla daha verimli akış kanalları tasarlayın.

2. Akıllı İzleme Sistemlerinin Uygulanması

IoT platformları aracılığıyla uzaktan izleme sağlamak için titreşim sensörlerini, sıcaklık sensörlerini ve akıllı elektrik sayaçlarını entegre edin; Arızaları tahmin etmek için AI algoritmalarını birleştirerek rulman arızası ve conta aşınması konusunda erken uyarılar sağlayarak plansız arıza sürelerini azaltır.

3. Enerji Tasarrufu Sağlayan Teknolojilerin Teşviki

Kademesiz akış ayarı elde etmek için değişken frekanslı sürücüleri (VFD'ler) eşleştirerek geleneksel kısma ayarına göre %20 - %30 daha fazla enerji tasarrufu sağlayın; Asenkron motorlara göre %5-%8 daha verimli olan kalıcı mıknatıslı senkron motorları teşvik ederek sanayi sektörünün "çift karbon" hedeflerine ulaşmasına yardımcı oluyoruz.

XI. Sıkça Sorulan Sorular (SSS)

S: Uçtan emişli bir santrifüj pompanın çalıştırıldıktan sonra akış çıkışı olmamasına ne sebep olabilir?

A: Ana nedenler arasında, emme boru hattındaki hava kaçağı nedeniyle pompa boşluğuna hava girişi, tıkanmış emme filtreleri, ters pervane dönüşü (motor kablolama faz sırasının değiştirilmesi gerekliliği) ve pompa boşluğunun sıvıyla doldurulmaması (pompanın yeniden çalıştırılması gerekliliği) yer alır.

S: Az miktarda parçacık içeren medyayı aktarırken uçtan emişli santrifüj pompanın servis ömrü nasıl uzatılır?

A: Parçacık sıkışmasını önlemek için yarı açık pervane kullanabilirsiniz; emme boru hattına bir kaba filtre takın (filtre ağ boyutu parçacık boyutuna göre seçilir); yüksek kromlu dökme demir gibi aşınmaya dayanıklı malzemelerden yapılmış pervaneler kullanın; Pervane aşınmasını azaltmak için çalışma sırasında akış hızını en iyi verimlilik aralığında kontrol edin.

S: Uçtan emişli santrifüj pompanın çalışması sırasında şiddetli titreşim meydana gelirse ne yapılmalıdır?

A: İlk önce pompayı kontrol için durdurun. Yaygın nedenler arasında aşırı kaplin hizalama sapması, dengesiz pervane aşınması, hasarlı yataklar ve gevşek ankraj cıvataları yer alır. Kaplin hizalamasını yeniden kalibre etmeniz, aşınmış pervaneleri veya yatakları değiştirmeniz ve ankraj cıvatalarını sıkmanız gerekir. Pompayı ancak titreşim ortadan kalktıktan sonra yeniden başlatın.

S: Neden TEFFIKO'yu seçmelisiniz?

A: İtalyan bir üretici olarak,TeffikoAr-Ge ve üretimde 20 yıllık deneyimiyle küresel endüstriyel pompa endüstrisinde lider bir kuruluştur. Santrifüj pompalar, vidalı pompalar vb. üzerine odaklanıyor ve enerji üretimi ve petrokimya gibi alanlarda özelleştirilmiş çözümler sunarak liderlik ediyor. Tüm ürünler %100 teste tabi tutulmuş ve ISO 9000 gibi sertifikalar almıştır. Küresel satış ağı, seçim desteği ve yerel envanter sunarak pompa tedariki için mükemmel bir seçimdir.

XII. Toplam

Sonuç olarak, uçtan emişli santrifüj pompalar çeşitli endüstrilerde mükemmel performans ve çok yönlülük sergilemektedir. Basit tasarım, kolay bakım ve yüksek verimlilik gibi avantajları, onları sıvı transfer uygulamaları için popüler bir seçim haline getiriyor. 20 yılı aşkın tecrübeye sahip İtalyan santrifüj pompa üreticisi olarak,Teffikoözel ihtiyaçlarınızı karşılayan, benzersiz güvenilirliğini ve olağanüstü kalitesini deneyimlemenize olanak tanıyan yüksek kaliteli pompalar sağlamaya kendini adamıştır.
