Çok Kademeli Santrifüj Pompa Nedir?

Çok Kademeli Santrifüj Pompaların Popüler Açıklaması

Birçok kişi "terimi buluyor"çok kademeli santrifüj pompa"karmaşıktır ancak tek bir cümleyle basitçe özetlenebilir: Çok kademeli bir santrifüj pompa, aynı işleve sahip iki veya daha fazla santrifüj pompayı entegre eder. Akışkan kanalı yapısı açısından, birinci kademenin orta tahliye portu ikinci kademenin girişine, ikinci kademenin orta tahliye portu ise üçüncü kademenin girişine bağlanır. Böyle seri bağlantılı bir mekanizma çok kademeli bir santrifüj pompa oluşturur.

Çok Kademeli Santrifüj Pompa Yüksek Düşülü Taşımayı Nasıl Sağlar?

Yüksek düşülü taşımaya yönelik çok kademeli santrifüj pompaların temel mantığı "basınç süperpozisyonu" ilkesinde yatmaktadır ve çalışma süreçleri üç temel adıma ayrılabilir:

1. Sıvı, emme boru hattı yoluyla pompa gövdesine girdikten sonra, motor tarafından tahrik edilen birden fazla pervane tarafından seri olarak basınçlandırılır.
2. Birinci aşamadaki pervane, merkezkaç kuvveti yoluyla sıvıya başlangıç ​​basınç enerjisini verir ve sonraki pervane aşamaları, kılavuz kanatların rehberliğinde sürekli olarak mevcut tabana basınç uygular.
3. Sıvı, yüksek basınçta boşaltılarak yüksek yük taşıma işlemi tamamlanır.

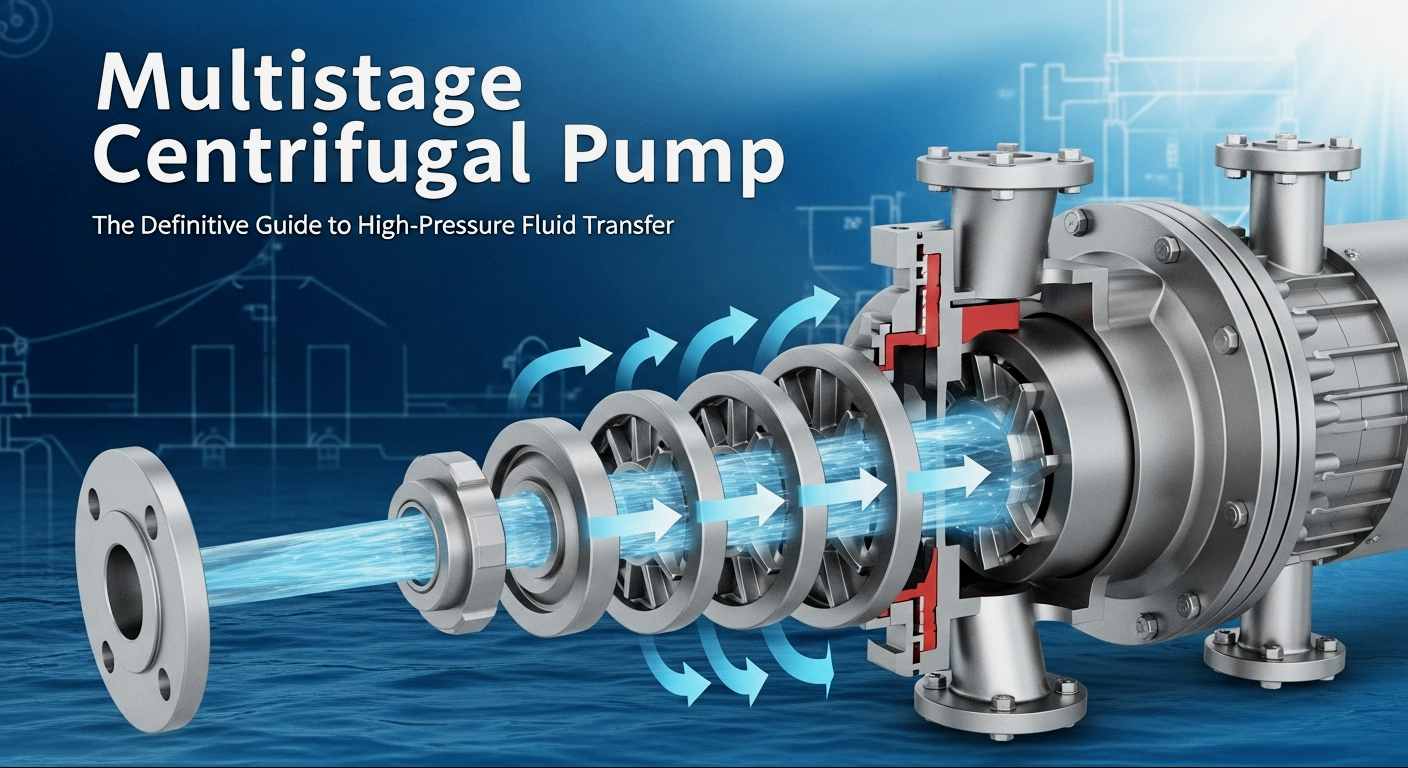

Çok Kademeli Santrifüj Pompaların Çekirdek Yapısının Analizi

Çok kademeli santrifüj pompaların çalışma mekanizmasını anlamak için çekirdek yapılarını kavramak önemlidir. Tek kademeli santrifüj pompalarla karşılaştırıldığında, çok kademeli santrifüj pompalar daha karmaşık bir yapıya sahiptir ancak bunların temel bileşenleri, her biri kritik bir rol üstlenen beş ana tipe ayrılabilir:

• Pervane: Çok kademeli santrifüj pompanın çekirdeği, genellikle kapalı bir pervane tasarımını benimser. Pompa miline birden fazla çark eş eksenli olarak seri olarak bağlanır ve malzeme taşınan ortama göre seçilir.
• Pompa Mili: Motoru ve pervaneleri birbirine bağlayan, eksantriklik veya kırılmayı önleyerek yüksek hızlı dönüş sırasında tüm pervanelerin senkronize çalışmasını sağlamak için yüksek mukavemet ve aşınma direnci gerektiren bir transmisyon bileşeni.
• Kılavuz Kanat: Pervanenin her kademesinin çıkışına takılan, işlevi pervanenin fırlattığı yüksek hızlı sıvıyı basınç enerjisine dönüştürmek ve sıvıyı pervanenin bir sonraki aşamasına sorunsuz bir şekilde yönlendirerek enerji kaybını azaltmaktır.
• Pompa Gövdesi (Volüt olarak da bilinir): Parçalı tip ve yatay bölmeli tipe bölünmüştür. Petrokimya endüstrisi çoğunlukla sökülmesi ve bakımı kolay olan ve yüksek basınç darbelerine dayanabilen bölümlü pompa gövdelerini kullanır.
• Sızdırmazlık Cihazı: Genellikle mekanik contalar ve salmastra contaları dahil olmak üzere sıvı sızıntısını önlemek için kullanılır. Yüksek sıcaklık ve yüksek basınçlı çalışma koşulları için, güvenli çalışmayı sağlayacak şekilde çift uçlu mekanik salmastra + yıkama sistemi de donatılmıştır.

Bu bileşenler birlikte çalışarak çok kademeli bir santrifüj pompa oluşturur. Yapısal tasarımının temel ilkesi, yüksek basınç çıkışı sağlarken enerji kaybını en aza indirmek ve operasyonel verimliliği artırmaktır.

Çok Kademeli Santrifüj Pompaların Temel Parametreleri Nelerdir?

Çok kademeli santrifüj pompaları seçerken ve kullanırken, ekipmanın çalışma koşullarına uyum sağlayıp sağlayamayacağını doğrudan belirleyen dört temel parametreye dikkat edilmelidir:

1. Akış Hızı

Yer değiştirme olarak da bilinen bu hacim, hacimsel akış hızı ve kütlesel akış hızı dahil olmak üzere birim zamanda pompa tarafından boşaltılan sıvı miktarını ifade eder.

• Hacim Akış Hızı:Pompa tarafından birim zaman başına boşaltılan sıvı hacmi, genellikle Q ile gösterilir. Yaygın birimler arasında L/s (saniyede litre), m³/s (saniyede metreküp) veya m³/sa (saatte metreküp) bulunur.
• Kütle Akış Hızı:Pompa tarafından birim zamanda boşaltılan sıvı kütlesi, genellikle G ile gösterilir. Yaygın birimler arasında kg/s (saniyede kilogram), kg/sa (saatte kilogram), t/d (günde ton), vb. bulunur.

2. Kafa

Sıvının birim kütlesinin pompa girişinden pompa çıkışına kadar olan enerji artışına pompa yükü adı verilir; bu, pompa boyunca sıvının birim kütlesi tarafından elde edilen etkin enerjidir ve pompanın toplam yüksekliği olarak da bilinir, genellikle H ile gösterilir. Uluslararası Birimler Sisteminde (SI), H yükü birimi J/kg'dır, ancak daha sezgisel olan enerji yükünü temsil etmek için geleneksel olarak sıvı sütununun yüksekliği (m) ile ifade edilir.

3. Dönme Hızı

Devir/dakika (dakika başına devir) birimiyle pompa milinin dönüş hızını ifade eder. Dönme hızı ne kadar yüksek olursa, pervanenin sıvıya uyguladığı merkezkaç kuvveti de o kadar büyük olur. Ancak aşırı yüksek dönme hızı ekipmanın aşınmasını artıracaktır. Genel olarak endüstriyel çok kademeli santrifüj pompaların dönme hızı 1450 dev/dak veya 2900 dev/dak'dır.

4. Verimlilik

Enerji tüketiminin ölçümünde önemli bir gösterge olan pompanın etkin gücünün şaft gücüne oranını ifade eder. Yüksek kaliteli çok kademeli santrifüj pompalar %75-%90 verim elde edebilir. Seçim yaparken, işletme maliyetlerini önemli ölçüde azaltabilecek yüksek verimli ekipmanlara öncelik verilmelidir.

Ayrıca petrokimya endüstrisinin özel ihtiyaçları için, ekipmanın kararlı çalışmasını sağlamak için orta sıcaklık (bazı çalışma koşullarının 200°C'nin üzerindeki sıcaklıklara dayanması gerekir), orta viskozite (ham petrol gibi viskoz ortamları taşırken parametrelerin ayarlanması gerekir) ve korozyon direnci (ortam özelliklerine göre malzeme seçimi) gibi yardımcı parametreler de dikkate alınmalıdır.

Çok Kademeli Santrifüj Pompa Seçimi için Tuzaklardan Kaçınma İpuçları

Çok kademeli santrifüj pompaların seçimi, ekipmanın servis ömrünü ve işletme maliyetlerini doğrudan etkiler. Özellikle petrokimya endüstrisi gibi karmaşık çalışma koşullarında, yanlış seçim kolaylıkla sık sık arızalara, yüksek enerji tüketimine ve hatta güvenlik kazalarına yol açabilir. Tuzaklara düşmeden doğru seçim yapmanıza yardımcı olacak aşağıdaki beş ipucunda ustalaşın:

1. Temel Çalışma Koşulu Gereksinimlerini Açıklığa kavuşturun: Taşınan sıvı ortamın fiziksel özelliklerini (yoğunluk, viskozite, doymuş buhar basıncı, korozyon vb.), cihaz sistemi boru hattının yerleşim koşullarını, çalışma koşullarını (çalışma sıcaklığı, pompa girişi ve çıkışının her iki tarafındaki ekipmanın içindeki basınç, işleme kapasitesi vb.) ve pompanın kurulum öncesi konumunu anlayın. Pompa akış hızı, basma yüksekliği ve net pozitif emme yüksekliği (NPSH) gibi parametreleri hesaplayın.
2. Pompa Tipini Belirleyin: Cihazın yerleşim planına, arazi koşullarına, su seviyesi koşullarına ve çalışma koşullarına bağlı olarak dikey, yatay veya başka tipte bir pompa seçeceğinize karar verin.
3. Verimliliğe ve Enerji Tüketimi Odaklılık: Verimin, gerçek çalışma akış aralığı dahilinde yüksek bir seviyede tutulabilmesini sağlamak için düz verimlilik eğrisine sahip ekipmanı seçin; bu, uzun süreli kullanım için çok fazla elektrik maliyetinden tasarruf sağlayabilir. Aynı zamanda motorun aşırı yüklenmesini veya az yüklenmesini önlemek için motor gücünü seçin.
4. Sektöre Özel Model Seçin: Petrokimya sektörünün özel standartları vardır ve API 610 standardını (Petrol ve Doğal Gaz Endüstrileri için Santrifüj Pompalar) karşılayan ekipmanlar seçilmelidir. Bu tür pompalar sıkı testlerden geçmiştir, korozyona, yüksek sıcaklığa ve kimyasal ortamın yüksek basıncına uyum sağlayabilir ve daha yüksek güvenilirliğe sahiptir.

Çözüm

Çok kademeli basınçlandırmanın benzersiz avantajıyla, çok kademeli santrifüj pompalar petrokimya, enerji, inşaat ve diğer alanlarda yeri doldurulamaz bir rol oynamaktadır. Teffiko Şirketi her zaman çalışma koşulu gereksinimlerine odaklanan yüksek kaliteli çok kademeli santrifüj pompaların araştırma, geliştirme ve üretimine odaklanmıştır. Ürünlerimiz, yüksek verimlilik, enerji tasarrufu, korozyon direnci ve stabilite gibi temel avantajları birleştiren API 610 gibi yüksek endüstri standartlarına sıkı sıkıya uygundur. Yüksek sıcaklık, yüksek basınç ve güçlü korozyon gibi karmaşık endüstriyel ortamlar için uygundurlar ve küresel müşterilere özelleştirilmiş yüksek basınçlı taşıma çözümleri sunarlar.
