Eğer bir işletme yapıyorsanız veya tasarlıyorsanızsantrifüj pompasistemi için NPSH (Net Pozitif Emme Yüksekliği), kaçınamayacağınız bir terimdir. Bu sadece fiziksel bir parametre değil, pompanızın onlarca yıl boyunca sorunsuz bir şekilde çalışıp çalışmayacağını veya sadece birkaç ay içinde kavitasyon nedeniyle hurdaya mı çıkacağını belirleyen kritik bir ayrım çizgisidir.

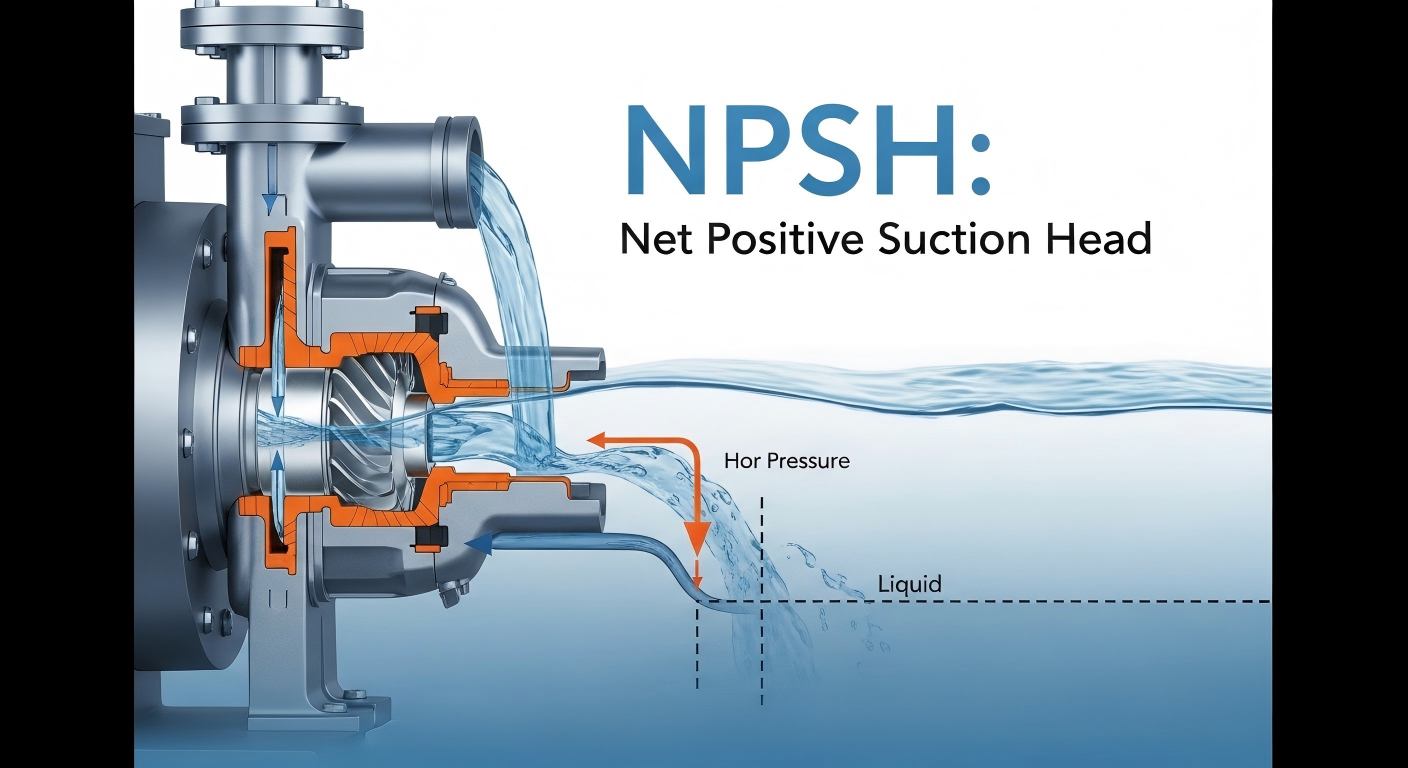

NPSH, bir santrifüj pompanın girişinde sıvının gerçekte sahip olduğu etkin fazla basınç enerjisini ifade eder. Temel işlevi akış direncinin üstesinden gelmek ve sıvı buharlaşmasını önlemektir ve genellikle su sütunu metresi (m) veya sıvı sütunu fiti (ft) cinsinden ölçülür.
Santrifüj pompa çalışırken, akışkanın yüksek hızlı akışı nedeniyle pervane girişinde düşük basınç bölgesi oluşur. Buradaki basınç, sıvının doymuş buhar basıncının altına düşerse, sıvı anında buharlaşacak ve çok sayıda buhar kabarcığı oluşturacaktır. Kabarcıklar sıvıyla birlikte pervanenin yüksek basınç bölgesine doğru akarken hızla çöker ve patlar. Bu olay, santrifüj pompaların en yıkıcı arıza modu olan kavitasyon olarak bilinir. NPSH'nin varlığı, basıncın alt çizgisini korumak ve kavitasyonun oluşmasını önlemektir.
Bu iki kavramın karıştırılması, mühendislik sitelerinde ve Google aramalarında yanlış seçim yapılmasının bir numaralı nedenidir. Pompa güvenliğini sağlamak için aralarındaki ilişkinin açıkça anlaşılması gerekir.
Sistem gerçekte ne kadar enerji sağlayabilir?
NPSHA tamamen kurulum koşullarınıza göre belirlenir ve pompa markasıyla hiçbir ilgisi yoktur. Aşağıdaki faktörlere bağlıdır:
Pompanın kendisi ne kadar enerji tüketiyor?
NPSHR, üretici tarafından sıkı testlerle belirlenen ve pompa performans eğrisinde işaretlenen, pompanın doğal bir özelliğidir. Sıvının pompa girişinden çark içindeki minimum basınç noktasına kadar akması için gereken enerji tüketimini temsil eder.

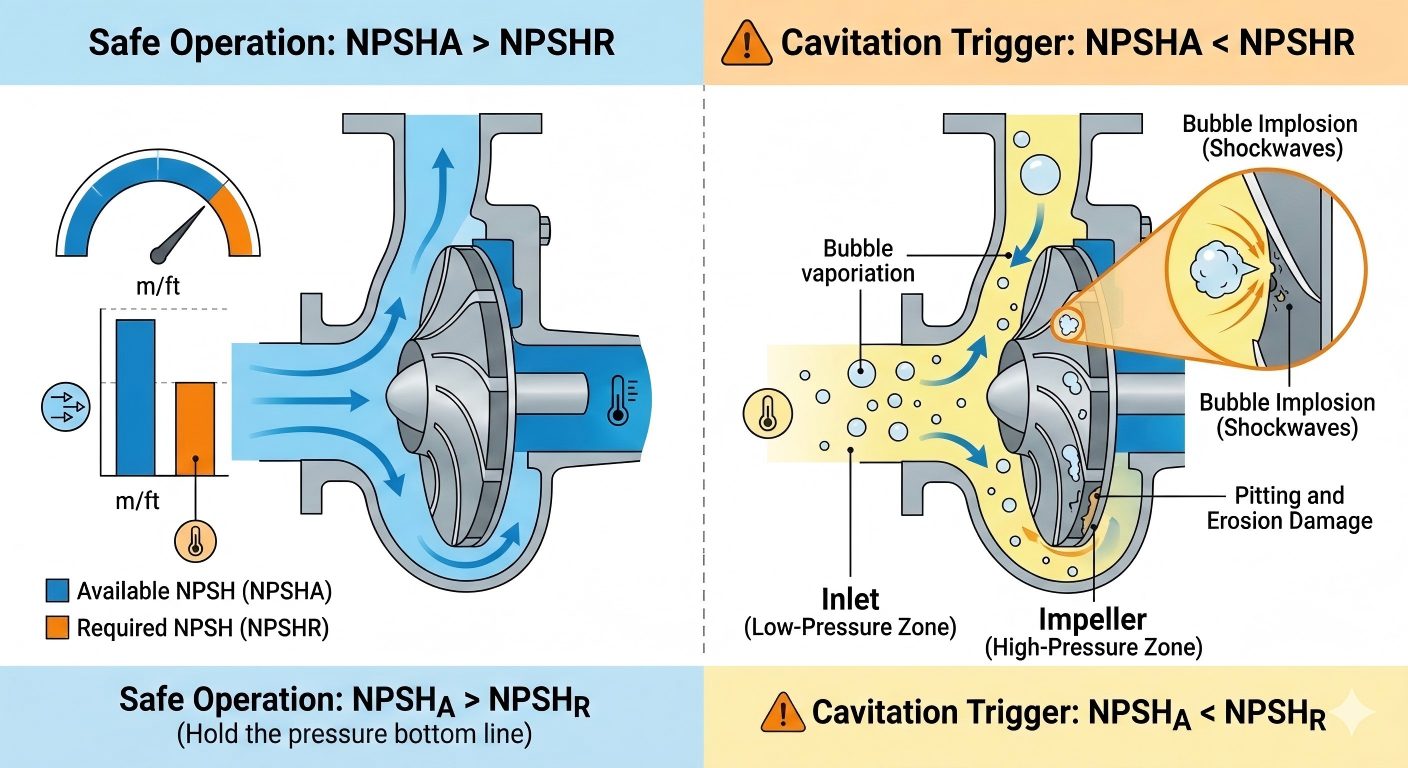

NPSHa < NPSHR olduğunda, pompa giriş basıncı sıvı buhar basıncından daha düşüktür ve kademeli olarak kavitasyon meydana gelir ve sonuçta geri dönüşü olmayan ekipman hasarına neden olur.
| Tehlike Türü | Spesifik Belirtiler | Etki Kapsamı |
|---|---|---|
| Bileşen hasarı | Çarklarda ve pompa gövdelerinde oyuklar ve oyuklar, metal yorulması ve delinme, yapısal mukavemetin azalması | Pompa servis ömrünü doğrudan kısaltan çekirdek akış bileşenleri |
| Performans düşüşü | Debi ve basma yüksekliğinde önemli düşüş, hidrolik verimde keskin azalma, enerji tüketiminde anormal artış | Pompalama sisteminin genel verimliliği, proses gerekliliklerinin karşılanamaması |
| Anormal gürültü ve titreşim | Pompa gövdesi, şiddetli titreşimle birlikte "çakıl yuvarlanması" veya "mermer çarpması" gibi benzersiz anormal bir ses çıkarır | İkincil arızaları tetikleyen rulmanlar, kaplinler ve contalar gibi yardımcı bileşenler |
| Mühür arızası | Artan titreşim ve sıcaklık dalgalanmaları, mekanik salmastraların (örn. RS60A tek yaylı elastomer körüklü salmastra) hizmet ömründe keskin bir azalmaya yol açar. | Salmastra sızıntısı, orta düzeyde dökülme, artan potansiyel güvenlik tehlikeleri |
| Ciddi kapanma | Yerel aşırı ısınma, sıvının ani buharlaşmasına neden olur ve sonuçta pompanın tutukluk yapmasına ve motorun yanmasına neden olur. | Tüm ekipmanın hurdaya çıkması, üretimin aksaması ve ekonomik kayıplar |
Sahadaki çalışma koşullarında NPSHa, sistem optimizasyonu yoluyla ayarlanabilir. Gerçek senaryolara göre uygulanabilecek temel optimizasyon yönleri aşağıdaki gibidir:
Net Pozitif Emme Yüksekliği (NPSH) Nedir? Verimli çalışma ile yıkıcı arıza arasındaki ayrım çizgisidir.
Harekete geçmek için "taş pompalama" sesini duyana kadar beklemeyin.Teffikosize yalnızca standartları karşılayan değil aynı zamanda beklentileri aşan akıcı çözümler sunmaya kendini adamıştır. Doğru çalışma koşulu analizinden mükemmel pompa üretimine kadar, en üst düzey NPSH arayışını her ekipman parçasına entegre ederek sisteminizin sessizce ve kavitasyon sorunlarından uzak, verimli bir şekilde çalışmasını sağlıyoruz.
