Teffike genel tipi tek vidalı pompalar aşağıdaki çalışma koşulları için uygundur:
● Yüksek viskozite ortamının taşınması: Ortamın viskozitesi, pompanın boyutuna bağlı olarak 20.000 ila 200.000 MPa · s arasında değişmektedir.
● Katı parçacıklar veya lifler içeren ortamın taşınması: Maksimum parçacık boyutu 16 mm, en uzun lif uzunluğu 100 mm'dir. Katı faz içeriği genellikle% 40'dır ve medyadaki katı toz formunda olduğunda,% 60 veya daha da yükselebilir.
● Sürekli ve kararlı taşıma: Pistonlu pompalarınki gibi periyodik basınç dalgalanması yoktur.
● Düşük ajitasyon taşımacılığı: Medyanın doğal yapısına zarar vermez.
● Düşük gürültü gereksinimlerini karşılamak.
Tek vidalı pompanın yapı diyagramları

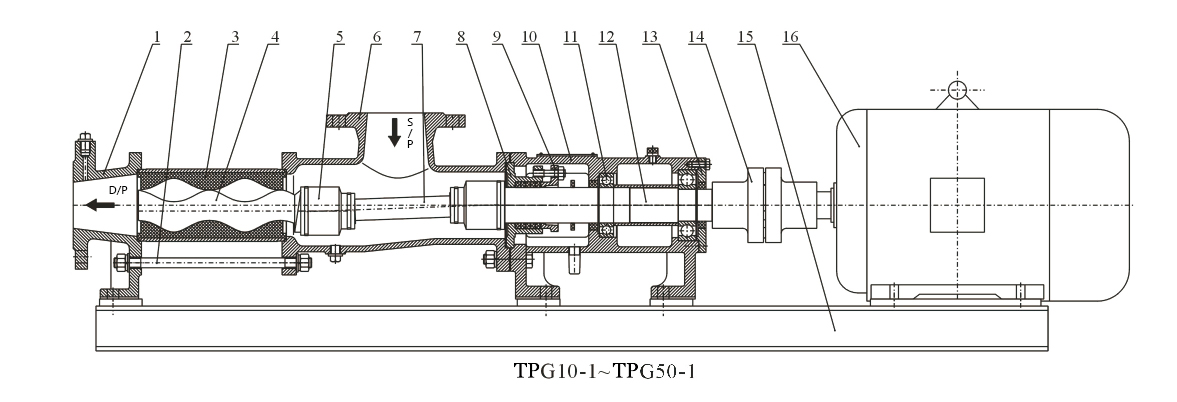

1.Disarch gövdesi 3. -skor 4. -vs. Şaft 5. Birlikte Ortak Montaj 6. Boşluk gövdesi 7. Sıkıştırma Milini Bağlama.

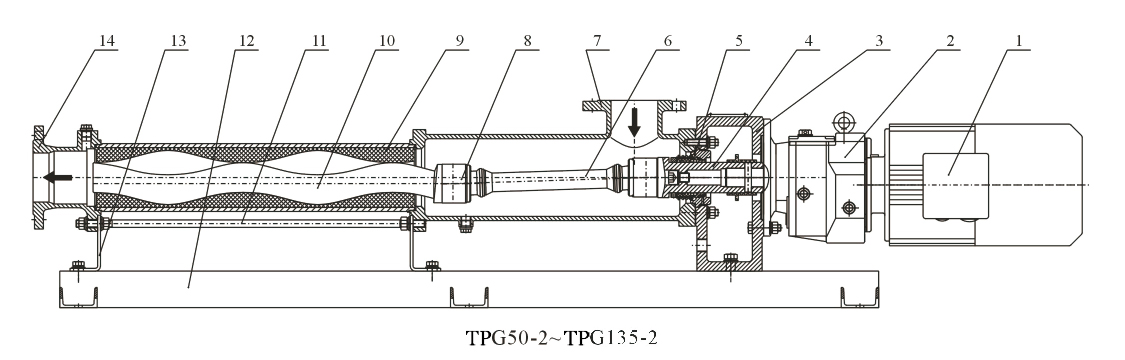

1. Motor 2.GearBox 3. Çerçeve Bileşeni 4. Seçme Bileşeni 5. Uzatma Şaftı 6. Bireysel Ortak Bileşen 7. Sıkıştırma Odası 8. Bağlantı Çubuğu 9.Storator 10. Rotor 11.Tie Rod 12.Base 13.

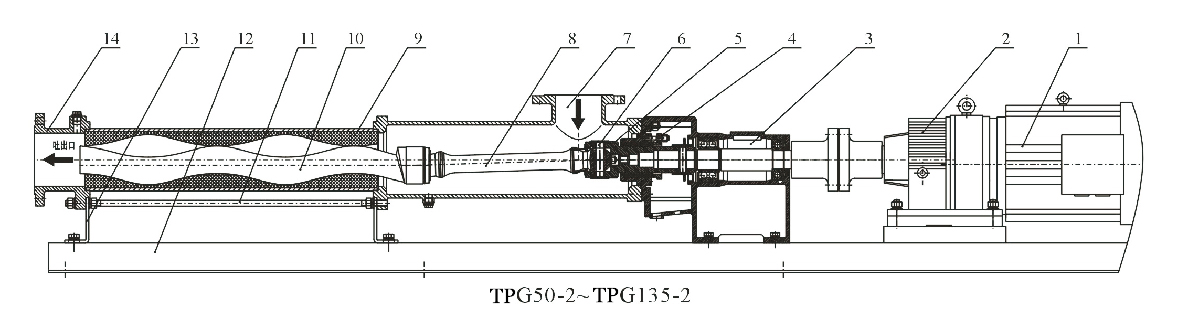

1. Motor 2.GearBox 3.Rect-Connection Desteği 4. Uzatma Şaftı 5. Mekanik Conta Düzeneği 6. Bağlantı Çubuğu 7. Sıkıştırma Odası 8. Birlik Ortak Montajı 9. Stator 10. Rotor 11.tie Çubuk 12.Base 13.
Uygulama alanları
● Çevre Koruma Alanı: Endüstriyel ve yerli kanalizasyonun yanı sıra katı parçacıklar ve kısa lifler içeren çamurlu bulanık su taşıması için uygundur.
● Gemi İnşa Endüstrisi: Petrol - su karışımları, yağ çamuru ve yağlı kanalizasyon gibi medyayı temizleme ve taşıma için kullanılır.
● Petrol endüstrisi: ham yağ, yağ - su karışımları ve kömürlü metan - su karışımları taşır.
● Farmasötik ve Günlük Kimya Endüstrisi: Çeşitli viskoz bulamaçlar, emülsiyonlar ve merhem - tip kozmetik aktarabilir.
● Gıda konserve endüstrisi: Viskoz nişastalar, yenilebilir yağlar, bal, reçel ve kremler taşıyabilir.
● Bira endüstrisi: Fermente viskoz bulamaçların, kalın damıtıcıların tanelerinin, gıda ürünlerinin kalıntılarını ve çeşitli katı topaklarla mukoza sıvılarının taşınması için uygundur.
● İnşaat endüstrisi: Çimento harç, kireç harç ve kaplamalar gibi pasty maddelerin püskürtme ve taşınması için kullanılır.
● Madencilik Endüstrisi: Madenlerde katı parçacıklar içeren yeraltı suyu ve bulamaç - yüklü kanalizasyonları boşaltır.
● Kimya Endüstrisi: Helisel pompa çeşitli süspansiyonları, yağları, kolloidal bulamaçları ve yapıştırıcıları taşır.
● Baskı ve Kağıt - Yapım Endüstri: Duvar kağıdı için yüksek viskozite mürekkepleri ve PVC plastik macunlar aktarabilir.
● Endüstriyel kazanlar ve enerji santralleri: Spiral pompa, kömür - su bulamaç taşımak için kullanılır.
Performans parametre tabloları
| HAYIR | Pompa modeli | Akış m³/s | Basınç mpa | Nominal Hız RPM | Motor Gücü KW | Nlet çapı mm | Outlet kalibre mm | İşlev |
| 1 | G10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Pam |
| 2 | G13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Pam |
| 3 | G15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Pam |
| 4 | G20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Pam |
| 5 | G25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Taşıma çamuru |
| 6 | G30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Taşıma çamuru |
| 7 | G35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Taşıma çamuru |
| 8 | G40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Taşıma çamuru |
| 9 | G50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Taşıma çamuru |
| 10 | G60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Taşıma çamuru |
8 kutuplu motorlu TPG tipi pompanın seçimi (düşük voltajlı ilk aşamalı çamur giriş pompası)
| HAYIR | Pompa modeli | Akış m³/s | Basınç mpa | Nominal Hız RPM | Motor Gücü KW | Giriş çapı mm | Outlet kalibre mm | İşlev |
| 1 | G10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Pam |
| 2 | G13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Pam |
| 3 | G15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Pam |
| 4 | G20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Pam |
| 5 | G25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Taşıma çamuru |
| 6 | G30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Taşıma çamuru |
| 7 | G35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Taşıma çamuru |
| 8 | G40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Taşıma çamuru |
| 9 | G50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Taşıma çamuru |
| 10 | G60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Taşıma çamuru |
| 11 | G70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Taşıma çamuru |
| 12 | G85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Taşıma çamuru |
| HAYIR | Pompa modu | Akış m³/s | Basınç mpa | Nominal Hız RPM | Motor Gücü KW | Nlet çapı mm | Outlet kalibre mm | İşlev |
| 1 | G10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Pam |
| 2 | G13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Pam |
| 3 | G15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Pam |
| 4 | G20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Pam |
| 5 | G25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Taşıma çamuru |
| 6 | G30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Taşıma çamuru |
| 7 | G35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Taşıma çamuru |
| 8 | G40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Taşıma çamuru |
| 9 | G50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Taşıma çamuru |
| 10 | G60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Taşıma çamuru |
8 kutuplu motorlu TPG tipi pompanın seçimi (düşük voltajlı ikinci aşamalı çamur giriş pompası)
| HAYIR. | Pompa modeli | Akış m³/s | Basınç mpa | Nominal Hız RPM | Motor Gücü KW | Giriş çapı mm | Outlet kalibre mm | İşlev |
| 1 | G10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Pam |
| 2 | G13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Pam |
| 3 | G15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Pam |
| 4 | G20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Pam |
| 5 | G25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Taşıma çamuru |
| 6 | G30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Taşıma çamuru |
| 7 | G35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Taşıma çamuru |
| 8 | G40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Taşıma çamuru |
| 9 | G50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Taşıma çamuru |
| 10 | G60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Taşıma çamuru |
| 11 | G70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Taşıma çamuru |
| HAYIR. | Pompa modeli | Akış m³/s | Basınç mpa | Nominal Hız RPM | Motor Gücü KW | Giriş çapı mm | Outlet kalibre mm | İşlev |
| 1 | G10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Pam |
| 2 | G13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Pam |
| 3 | G15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Pam |
| 4 | G20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Pam |
| 5 | G25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Taşıma çamuru |
| 6 | G30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Taşıma Sudge |
| 7 | G35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Taşıma çamuru |
| 8 | G40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Taşıma çamuru |
| 9 | G50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Taşıma çamuru |
| 10 | G60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Taşıma çamuru |
8 kutuplu motorlu TPG tipi pompanın seçimi (yüksek voltajlı ikinci aşamalı çamur giriş pompası)
| HAYIR | Pompa modeli | Akış m³/s | Basınç mpa | Nominal Hız RPM | Motor Gücü KW | Giriş çapı mm | Outlet kalibre mm | İşlev |
| 1 | G10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Pam |
| 2 | G13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Pam |
| 3 | G15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Pam |
| 4 | G20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Taşıma çamuru |
| 5 | G25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Taşıma çamuru |
| 6 | G30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Taşıma çamuru |
| 7 | G35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Taşıma çamuru |
| 8 | G40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Taşıma çamuru |
| 9 | G50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Taşıma çamuru |
| 10 | G60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Taşıma çamuru |
| 11 | G70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Taşıma çamuru |
