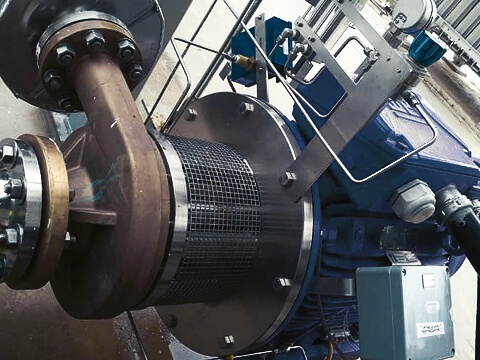

Kriyojenik Santrifüj Pompa, ultra düşük sıcaklıktaki ortamların taşınması için geliştirilmiş, uygulanabilir ortam sıcaklığı genellikle -150°C'nin altında olan özel bir sıvı taşıma ekipmanıdır. Sıradan santrifüj pompalarla karşılaştırıldığında bu ekipman, mükemmel termal şok direncine sahip, sıvılaştırılmış doğal gaz (LNG), sıvı oksijen, sıvı nitrojen, sıvı argon ve sıvı hidrojen gibi düşük sıcaklıktaki sıvı gazların güvenli ve verimli bir şekilde iletilmesine olanak tanıyan özel kriyojenik malzemeler ve hassas sızdırmazlık yapılarını benimser.
Çalışma Prensibi
Kriyojenik santrifüj pompanın temel çalışma prensibi, geleneksel santrifüj pompanınkiyle aynıdır: merkezkaç kuvveti oluşturmak, düşük sıcaklıktaki sıvı ortamı hızlandırmak, mekanik enerjiyi sıvı kinetik enerjisine dönüştürmek ve ortamın emme ucundan boşaltma ucuna kararlı bir şekilde iletilmesini sağlamak için pervanenin yüksek hızda dönmesine dayanır. Aralarındaki temel fark, kriyojenik santrifüj pompaların, sıvılaştırılmış doğal gaz için -162°C ile sıvı helyum için -269°C arasında değişen ultra düşük sıcaklık koşullarına, malzeme gevrekleşmesi veya ekipman arızası olmadan stabil bir şekilde uyum sağlayabilmesidir.
1.Özel Kriyojenik Malzemeler
Pompa gövdesi ve pervanesi, 304/316L paslanmaz çelik, alüminyum alaşımı ve bronz gibi kriyojenik dirençli çeliklerden yapılmış olup, düşük sıcaklıktaki ortamlarda soğuk kırılganlığı ortadan kaldırmak için yeterli sağlamlık sağlar; Pompa şaftı, sıcaklık farkı stresine ve yüksek hızlı çalışma yüklerine dayanabilen yüksek mukavemetli alaşımlı çelikten yapılmıştır.
2.High-End Sızdırmazlık Sistemi
Uçucu düşük sıcaklıktaki ortamın sızıntısını etkili bir şekilde önlemek, ekipmanın güvenli çalışmasının anahtarıdır: labirent contalar basit ve dayanıklıdır, uzun süreli bakım gerektirmeden çalışmaya olanak tanır; mekanik contalar ve kuru gaz contaları çoğunlukla sıvılaştırılmış doğal gaz yükleme ve boşaltma senaryolarında kullanılır; Sızdırmazlık aksesuarları, düşük sıcaklıklarda çatlamayı ve arızayı önlemek için sıradan kauçuk contaların yerini alan, politetrafloroetilen ve esnek grafit gibi kriyojenik dirençli malzemelerden yapılmıştır.
3.Anti-Kavitasyon Optimize Edilmiş Tasarım
Düşük sıcaklıktaki sıvı gazlar son derece düşük kaynama noktalarına sahiptir ve çalışma sırasında kavitasyona eğilimlidir. Ekipman, giriş ortamı basıncını artırmak, orta nedenden dolayı orta buharlaşmayı bastırmak ve kavitasyon hasarını azaltmak için ön indükleyici ve çift emme pervanesi ile donatılmış düşük net pozitif emme yüksekliği (NPSH) yapısını benimser.
4.Termal Şok Direnci Koruma Tasarımı

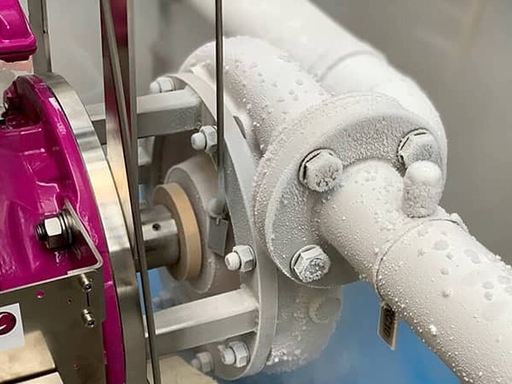

Ekipmanın hızlı soğutulması kesinlikle yasaktır ve ani sıcaklık değişimlerinden kaynaklanan kabuk çatlamasını önlemek için standartlara uygun olarak yavaşça ön soğutulması gerekir; dikey ve yatay yapılara ayrılmıştır. Dikey varil tipi kriyojenik santrifüj pompalar daha iyi egzoz etkisine ve daha az ısı iletimine sahiptir, bu da onları sıvılaştırılmış doğal gaz endüstrisinde ana tercih haline getirmektedir.
Kriyojenik santrifüj pompalar, sıvılaştırılmış doğal gaz (LNG) endüstrisinin şu anda en büyük talep pazarı olduğu birçok üst düzey endüstriyel alanda vazgeçilmezdir.
Tank ortamı transferi, gemi yükleme ve boşaltma ve tank kamyon dolumu için LNG alım istasyonlarında yaygın olarak kullanılır; ağır vasıtalara ve gemilere temiz enerji ikmali sağlamak amacıyla doğalgaz ikmal istasyonları da bulunmaktadır.
Hava ayırma ekipmanının temel destekleyici bileşeni olarak, sıvı oksijen, sıvı nitrojen ve sıvı argonu taşımak, demir ve çelik eritme, tıbbi oksijen tedariki, yarı iletken üretimi ve ayrıca sıvı karbon dioksitin yakalanması, depolanması ve taşınması için kullanılır.
Roket yakıtlarının (sıvı oksijen, sıvı hidrojen) aktarılmasından ve doldurulmasından ve havacılık hassas parçalarının düşük sıcaklık testleri için sıvı nitrojen sirkülasyonunun sağlanmasından sorumludur.
Sıvı hidrojenin depolanması ve taşınması ile hidrojen yakıt istasyonlarındaki taşıma senaryolarına uyarlanmış olup, hidrojen enerjisi depolama ve yeni enerji destek projeleri için temel ekipman olarak hizmet vermektedir.
LNG ile çalışan gemiler için temel yakıt besleme pompası olarak, gemiler için istikrarlı temiz enerji tedariki sağlar.
| Karşılaştırma Öğeleri | Kriyojenik Santrifüj Pompa | Pozitif Deplasmanlı Kriyojenik Pompa |
|---|---|---|
| Teslimat Akışı | Büyük akış teslimatı | Küçük ve orta akışlı teslimat |
| Çalışma Basıncı | Orta basınç | Ultra yüksek basınç |
| Çalışma Verimliliği | Büyük akış koşullarında yüksek verimlilik | Büyük akışlı operasyonlarda düşük verimlilik |
| Bakım Zorluğu | Basit yapı ve kolay bakım | Birçok dahili parça ve karmaşık bakım |
| Uygulanabilir Senaryolar | LNG transferi, büyük tank teslimatı | Küçük akışlı ve yüksek basınçlı sıvı hidrojen, sıvı oksijen dağıtımı |
S: Kriyojenik santrifüj pompanın dayanabileceği en düşük sıcaklık nedir?
C: Geleneksel modellerin uygulanabilir sıcaklık aralığı -150°C ila -269°C'dir ve özel LNG kriyojenik santrifüj pompalarının nominal sıcaklık direnci -162°C'ye ulaşabilir.
S: Dikey ve yatay kriyojenik santrifüj pompalar arasında nasıl seçim yapılır?
C: Dikey varil tipi kriyojenik santrifüj pompalar iyi egzoz etkisine ve güçlü ısı yalıtım performansına sahiptir ve büyük ölçekli LNG dağıtım projeleri için tercih edilir; yatay pompalar yapı olarak kompakttır ve çoğunlukla küçük, düşük basınçlı, düşük sıcaklıklı dağıtım senaryoları için kullanılır.
S: Kriyojenik santrifüj pompalarda kavitasyonu etkili bir şekilde nasıl önleyebiliriz?
C: Kavitasyon sorunlarını etkili bir şekilde önlemek için yeterli giriş emme basıncını sağlayın, orta düzey bir indükleyici takın ve giriş boru hattı filtresini düzenli olarak temizleyin.
Kriyojenik santrifüj pompalar, düşük sıcaklıktaki sıvı gazların güvenli bir şekilde dağıtımına yönelik temel ekipmanlardır ve sıvılaştırılmış doğal gaz, hidrojen enerjisi ve endüstriyel gazlar gibi temiz enerji endüstrilerinin istikrarlı gelişimini kapsamlı bir şekilde destekler. Küresel temiz enerji talebinin sürekli büyümesiyle birlikte kriyojenik santrifüj pompaların pazar konumu ve uygulama kapsamı genişlemeye devam edecektir.Teffikomüşterilerine her zaman mükemmel kriyojenik sıvı çözümleri sunmaya kendini adamıştır. Satın alırken yüksek kaliteli kriyojenik dirençli malzemelere, etkili kavitasyon önleyici yapılara ve düşük kayıplı sızdırmazlık konfigürasyonlarına öncelik vermenizi şiddetle tavsiye ederiz.
