Uçtan Emişli Santrifüj Pompa Nedir?

Endüstriyel sıvı transferinde, HVAC sistemlerinin inşasında ve belediye su tedarik sistemlerinde her zaman tanıdık bir ekipman parçası bulacaksınız: uçtan emişli santrifüj pompa.

Uçtan Emişli Santrifüj Pompa Nedir?

Uçtan emişli santrifüj pompa, adından da anlaşılacağı gibi, sıvının pompa gövdesinin yanından eksenel olarak girdiği ve pervane tarafından hızlandırıldıktan sonra pompa gövdesinin üstünden radyal olarak boşaltıldığı tek kademeli, tek emişli bir santrifüj pompadır.

Endüstride yatay uçtan emişli pompa olarak da bilinmektedir. En belirgin özelliği arkadan açılır tasarımıdır. Bu tasarım, bakım personelinin, giriş ve çıkış boru hatlarını sökmeden bakım için dönen bileşenleri (pervane, şaft, contalar vb. dahil) doğrudan çıkarmasına olanak tanır. Mühendisler için bu, minimum arıza süresi ve düşük bakım maliyetleri anlamına gelir.

Uçtan Emişli Santrifüj Pompanın Çalışma Prensibi

Uçtan emişli santrifüj pompanın çalışma prensibi, benzersiz uçtan emişli tasarımına odaklanılarak çoğu santrifüj pompanın temel mantığını takip ederek basittir. İşte adım adım net bir açıklama:

1. Sıvı Emme:Pompa, pompa gövdesinin ucundaki (motorun karşısındaki) emme portundan sıvıyı çeker ve sıvı doğrudan dönen pervanenin gözüne akar.
2. Merkezkaç Kuvveti Üretimi:Motor tarafından tahrik edilen pervane döner ve merkezkaç kuvveti, akışkanı pervanenin merkezinden dış kenarına doğru iterek akışkanın hızını ve basıncını artırır.
3. Sıvı Deşarjı:Yüksek hızlı akışkan, akışkanı yavaşlatmak ve kinetik enerjiyi statik basınç enerjisine dönüştürmek için kademeli olarak genişleyen bir şekle sahip olan pompa muhafazasına (salyangoz olarak da bilinir) girer. Sıvı daha sonra pompa gövdesinin yan tarafındaki boşaltma deliğinden hedef konuma (boru hatları, depolama tankları vb.) boşaltılır.
4. Sürekli Çalışma:Motor sürekli çalıştığı sürece yukarıdaki süreç sürekli olarak tekrarlanarak stabil ve sürekli sıvı transferi sağlanır. Uçtan emişli tasarım, düzgün sıvı girişi sağlayarak türbülansı azaltır ve çalışma verimliliğini artırır.

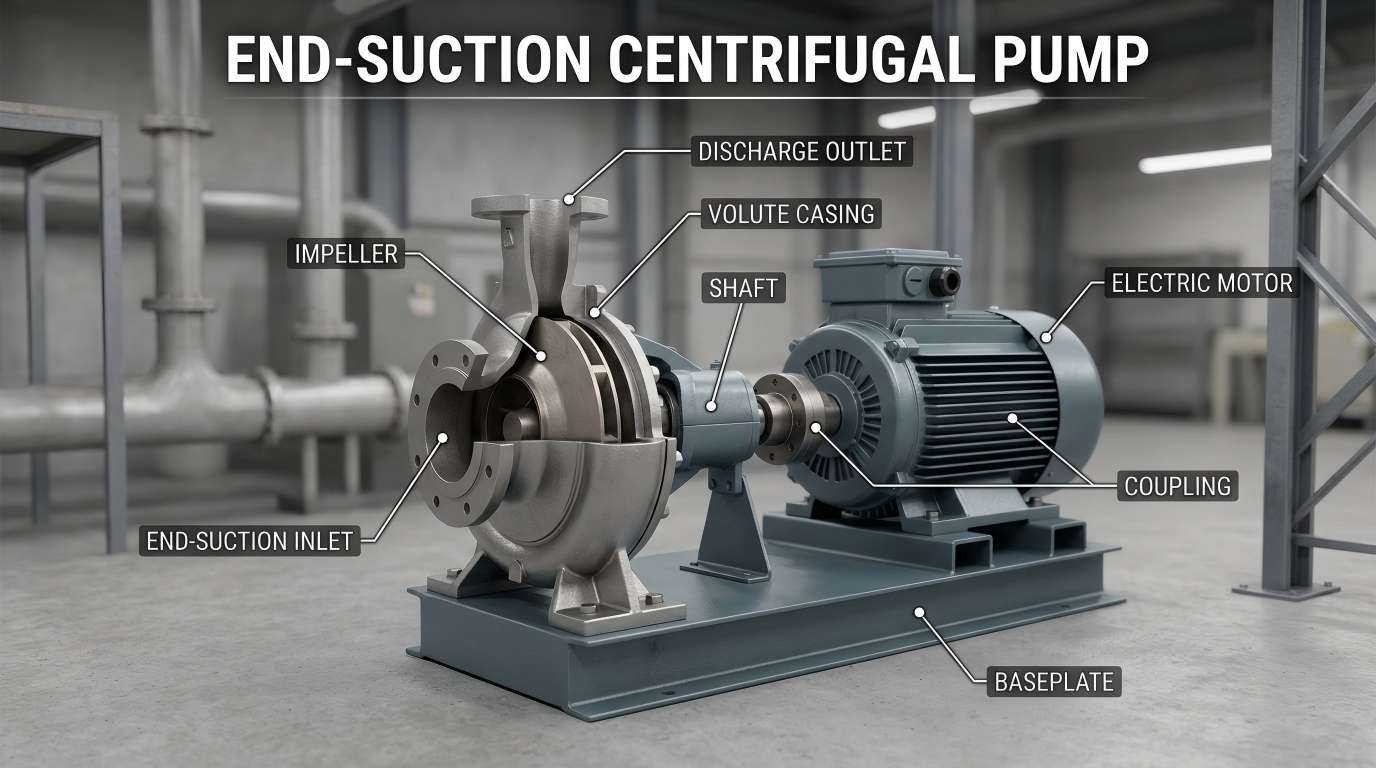

Uçtan Emişli Santrifüj Pompanın Temel Bileşenleri

Uçtan emişli santrifüj pompanın çalışma prensibini daha iyi anlamanıza yardımcı olmak için, ana bileşenleri aşağıda açıklanmış ve sade bir dille açıklanmıştır:

• Pervane:Merkezkaç kuvveti oluşturmak için kullanılan "fan"a benzer dönen bir bileşen. Aktarılan akışkanın türüne bağlı olarak genellikle metalden (paslanmaz çelik, dökme demir) veya plastikten yapılır.
• Pompa Gövdesi (Volüt):Çarktan boşaltılan sıvıyı toplayacak, sıvıyı yavaşlatacak ve boşaltmadan önce basıncı artıracak şekilde şekillendirilmiş, çarkı çevreleyen dış mahfaza.
• Emme Bağlantı Noktası:Pompa gövdesinin ucunda, sıvının pompa gövdesine girdiği açıklık. Boru hatlarına kolay bağlantı için genellikle bir flanş (yükseltilmiş kenarlı) ile donatılmıştır.
• Deşarj Limanı:Sıvının pompa gövdesinden çıktığı, pompa gövdesinin yan tarafında bulunan bir açıklık. Ayrıca sıvıyı boru sistemine yönlendirmek için bir flanşla donatılmıştır.
• Şaft:Gücün motordan pervaneye iletilmesinden ve pervanenin dönmesini sağlamaktan sorumlu olan, pervaneyi motora bağlayan çubuk şeklindeki bir bileşen.
• Mühürler:Şaft boşluğundan (pompa gövdesi ile motor arasında) sıvı sızıntısını önleyin. Yaygın tipler arasında mekanik contalar ve salmastra contaları bulunur.

Geniş Uygulama Yelpazesi

• HVAC:Uçtan emişli pompalar, büyük binalardaki soğutulmuş su sirkülasyonu ve soğutma suyu sistemleri için temel güç kaynağıdır.
• Endüstriyel Su Temini ve Basınçlandırma:Fabrikalarda temiz su transferi, basınçlandırma sistemleri ve kazan besi suyu amaçlı kullanılır.
• Yangından Korunma Sistemleri:Özel yangınla mücadele uçtan emişli pompalar, acil durumlarda istikrarlı yüksek basınçlı su akışı sağlar.
• Tarımsal Sulama:Geniş akış aralığı nedeniyle tarım arazilerinin sulama ve drenajında ​​yaygın olarak kullanılır.

Özet

Uçtan emişli santrifüj pompa, çoğu sıvı transfer ihtiyacı için güvenilir, uygun maliyetli bir çözümdür. Basit yapısı, kolay bakımı ve geniş uygulaması onu mühendisler, tesis yöneticileri ve mülk sahipleri arasında popüler kılmaktadır.
