Santrifüj Pompa Yıkama Planı Nasıl Seçilir?

2025-11-25 0 bana mesaj bırak

Kimya fabrikalarında, rafinerilerde ve ilaç tesislerinde, küçük sızıntılardan tamamen kapanmalara ve hatta güvenlik olaylarına kadar 10 pompa arızasından 8'inin tek bir şeye dayandığını söylemek abartı olmaz: kötü seçilmiş bir mekanik salmastra yıkama planı.

Bu özellikle hafif hidrokarbonlar veya aşındırıcı çamurlarla çalışan pompalar gibi "yüksek bakım gerektiren" pompalar için geçerlidir.

Çizim yapmakDi pabrik kimia, kilang, dan fasilitas farmasi, tidak berlebihan jika dikatakan bahwa 8 dari 10 kegagalan pompa—mulai dari kebocoran kecil hingga penghentian total atau bahkan insiden keselamatan—disebabkan oleh satu hal: pemilihan rencana pembilasan segel mekanis yang buruk.ve uzun yıllara dayanan uygulamalı saha deneyimi sayesinde bu kılavuz, tekli contalardan kuru gaz sistemlerine kadar en yaygın yıkama düzenlemelerini ayrıntılı olarak ele alır, böylece ilk seferde doğru olanı seçebilir ve maliyetli arıza sürelerinden kaçınabilirsiniz.

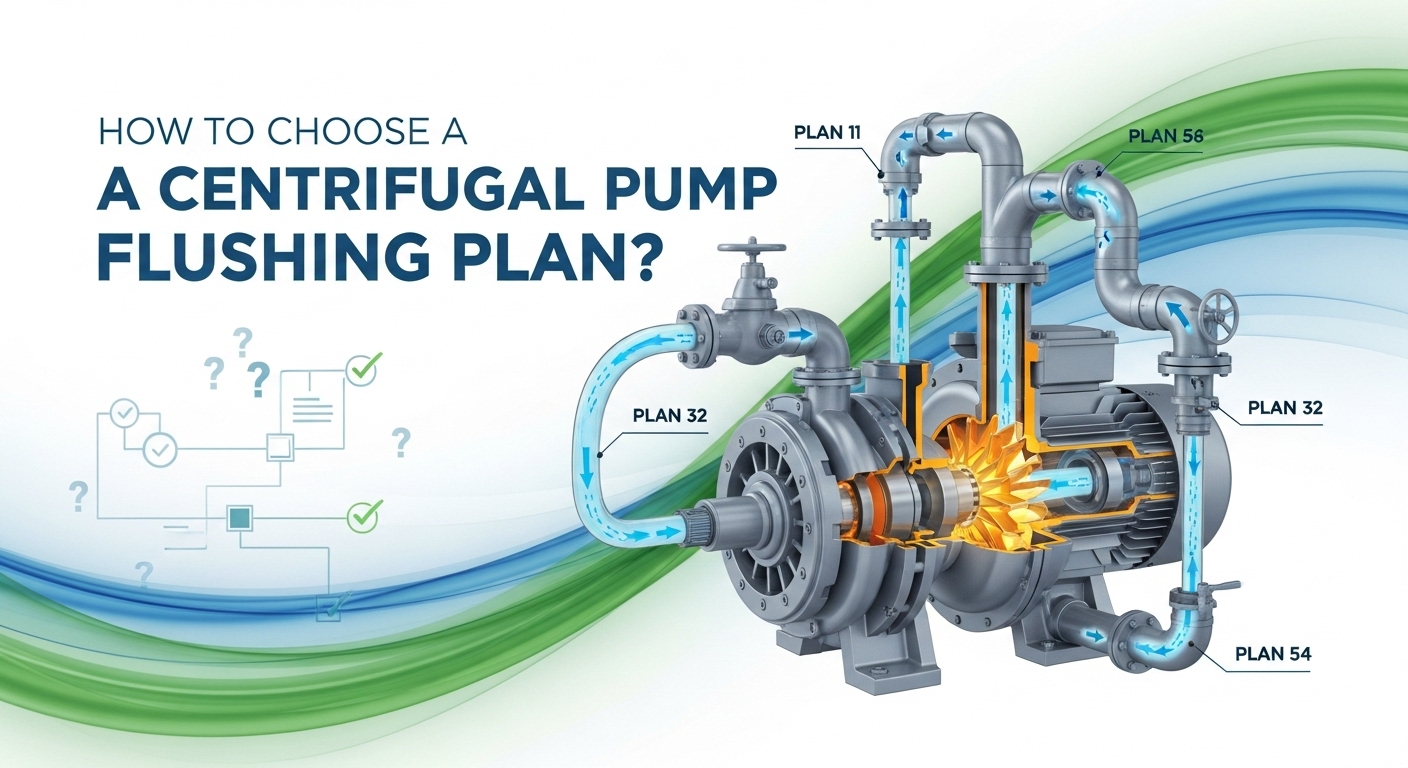

How to Choose a Centrifugal Pump Flushing Plan

1. Mekanik Salmastraların Neden Yıkanması Gerekir?

Pek çok kişi, mekanik salmastrayı taktıktan sonra hazır olduğunuzu varsayar.

Sızdırmazlık yüzeyleri (dönen ve sabit halkalar) sızıntıyı önlemek için sıkı temasa dayanır; ancak bu temas ısı yaratır.

Yıkama, conta çevresinde kontrollü bir ortam yaratarak bu sorunu çözer.

Isı giderme: Sızdırmazlık bileşenlerinin aşırı ısınmasını veya sıvının buhara dönüşmesini (kuru çalışmaya ve hızlı arızaya neden olur) önlemek için sürtünme ısısını uzaklaştırır.
Sıcaklık kontrolü: Sıcak sıvıları contaya ulaşmadan soğutarak yağlama ve sızdırmazlık performansını korur.
Basınç yönetimi: Propan veya amonyak gibi uçucu hizmetler için kritik olan buharlaşmayı önlemek için conta odası basıncını ayarlar.
Temizleme: Salmastra yüzeylerini çizebilecek veya içine gömülebilecek partikülleri ve kirletici maddeleri temizler.
İzolasyon: Proses sıvısının havayla temas ettiğinde kurumasını veya kristalleşmesini önleyerek başlatma sırasında conta yüzlerinin birbirine yapışmasını önler.

Uygulamada, iyi seçilmiş bir yıkama planı conta ömrünü 3 ila 5 kat uzatabilir.

2. API Yıkama Planları—Sızdırmazlık Tipinize Uygun

API682, yıkama planlarını conta konfigürasyonuna göre gruplandırır.

(I) Tek Mühürlü Planlar – Basit, Uygun Maliyetli, Yaygın Olarak Kullanılan

Ara sıra atmosfere sızıntının kabul edilebilir olduğu temiz, tehlikesiz hizmetler için en iyisi.

PLAN 01 / PLAN 11: Pompa çıkışından emişe kadar kendi kendine yıkama.
PLAN 13: Kendi kendine temizlemeyi tersine çevirin; sıvı salmastra odasından pompa girişine doğru akar.
PLAN 21: Kendi kendine yıkama + soğutucu.
PLAN 23: Boğaz burcuyla iç devridaim.
PLAN 31: Yıkama akışından katı maddeleri çıkarmak için bir siklon ayırıcı eklenir; bu, hafif kirli hizmetler için iyidir.
PLAN 32: Harici temiz yıkama (örneğin, filtrelenmiş su veya bariyer sıvısı).
PLAN 41: PLAN 31 + soğutucu.
PLAN 02: Soğutmalı veya ısıtmalı ceketli conta odası.

💡 Profesyonel ipucu: PLAN 14 (değiştirilebilir yıkama yönü) esnek gibi görünse de pratikte nadiren kullanılır; ekstra valfler daha fazla bakım ve potansiyel sızıntı noktaları anlamına gelir.

(II) Çift Sızdırmazlık Planları – Yüksek Riskli veya Sıfır Sızıntı Uygulamaları İçin

Bunlar arasında bariyer veya tampon sıvısı bulunan iki conta yüzeyi kullanılır; toksik, yanıcı veya çevreye duyarlı hizmetler için mükemmeldir.

PLAN 52: Havalandırmalı bir rezervuara sahip basınçsız ikili conta.
PLAN 53A/B/C: Basınçlı çift contalı sistemler:
53A: Azot yüklü akümülatör basıncı korur.
53B: Bir sirkülasyon pompası ve soğutucu ekler; yüksek sıcaklıktaki hizmetler için idealdir.
53C: Büyük basınç dalgalanmalarının olduğu sistemlerde sabit basınç için piston tarzı akümülatör kullanır.
PLAN 54: Tamamen bağımsız harici bariyer sıvı sistemi (örneğin, özel yağ konsolu).

(III) Söndürme ve Sızıntı Tespit Planları

Bunlar birincil contayı değiştirmek yerine destekler.

PLAN 62: Katı madde birikmesini önlemek için contanın arkasına harici söndürme (genellikle buhar veya su) püskürtülür - bulamaç veya siyah likör pompalarında yaygındır.
PLAN 65: İç conta sızıntısını erken tespit etmek için PLAN 52 rezervuarına bir seviye anahtarı ekler.

(IV) Kuru Gaz Sızdırmazlık Planları – Uçucu veya Hassas Hizmetler İçin

Sızdırmazlık ortamı olarak sıvı yerine temiz, kuru gaz (genellikle nitrojen) kullanın.

PLAN 72: Nitrojen bariyerli tandem kuru gaz contası.
PLAN 74: Çift basınçlı kuru gaz contası.
PLAN 75/76: Proses gazının doğrudan kullanılamadığı yüksek viskoziteli veya uçucu olmayan akışkanlara yönelik modeller.

⚠️ Not: Kuru gaz contaları ultra temiz, kuru, düzenlenmiş gaz gerektirir.
