Pompa Tipi Spektrum Diyagramı Nasıl Okunur: Adım Adım Kılavuz

Ⅰ. Bu pompa türü spektrum diyagramını nasıl okuyabilirim

1. Eksen yorumu

• Yatay eksen (x ekseni): Soldan sağa yükselerek saatte metreküp (m³/s) akış hızını (q) temsil eder.
• Dikey eksen (y ekseni): metre (m) cinsinden başı (h) temsil eder ve aşağıdan yukarıya doğru yükselir.

Ⅱ. Eğriler ve bölgeler

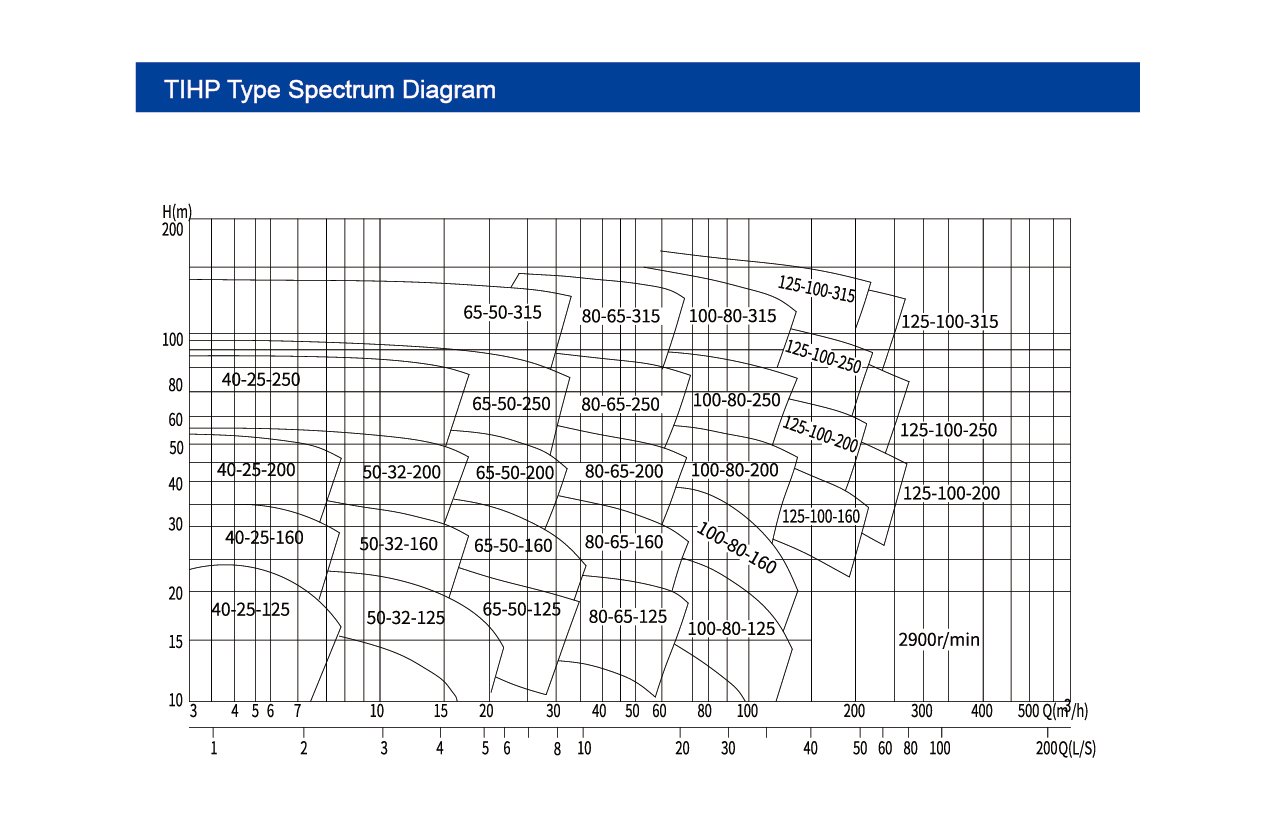

Diyagram, her biri belirli bir pompa modelini temsil eden birden fazla eğri ve bölge içerir. Örneğin, "40-25-125" ve "50-32-160" farklı pompa modellerini gösterir.

• Eğriler içindeki noktalar: Bir eğrideki her nokta, modelin belirli bir akış hızında kafa değerini gösterir. Örneğin, "40-25-125" bölgesi içinde, bir dizi nokta kafayı bu model için çeşitli akış hızlarında gösterir.

Ⅲ. Anahtar adımlar: çalışma noktası ve seçim

1. Gerekli parametreleri belirleyin: Tasarım akış hızını (Q₀) ve tasarım kafasını (H₀) netleştirin. Örneğin, bir fabrikanın 80 m kafada 100 m³/s taşımak için bir pompaya ihtiyacı vardır.
2. Çalışma noktasını bulun: X ekseninde q₀ ve y ekseninde h₀ bulun; Kavşakları çalışma noktasıdır. Eğer nokta bir modelin çokgen bölgesine düşerse, bu model teorik olarak gereksinimi karşılar.
3. Örnek: Q = 80 m³/s ve h = 80 m için, uygunluğu değerlendirmek için noktanın "100-80-250" gibi bölgelerde olup olmadığını kontrol edin.

Yüksek verimli bölgeye öncelik verin: Bir bölgenin daha yoğun eğrileri veya gölgeleme (bazı diyagramlarda işaretlenmiş) varsa, yüksek verimli aralığı (verimlilik ≥%80) gösterir. Optimal enerji tasarrufu için çalışma noktaları bu bölgeye düşen modelleri seçin.

Ⅳ. Dönme hızı ve ek bilgi

Sağ alt köşedeki "2900 r/dk" gösterimi, bu spektrumdaki pompaların nominal hızını gösterir (motorlu pompalar için standart hız). Farklı hızlar için (ör. 1450 R/dk), performansı dönüştürmek için benzerlik yasasını kullanın:

• Akış hızı hızla orantılıdır.
• Kafa hız karesi ile orantılıdır.

Ⅴ. Hızlı Seçim Mantığı

1. Q ve H gereksinimlerini belirleyin, ardından karşılık gelen model bölgesini bulun.
2. Bölge merkezine (yüksek verimli alan) yakın çalışma noktaları olan modellere öncelik verin.
3. Saha boru hatlarıyla uyumluluğu sağlamak için modelin giriş/çıkış çaplarına (örn. 40, 50 mm) dikkat edin.

Ⅵ. Teffiko pompaları hakkında

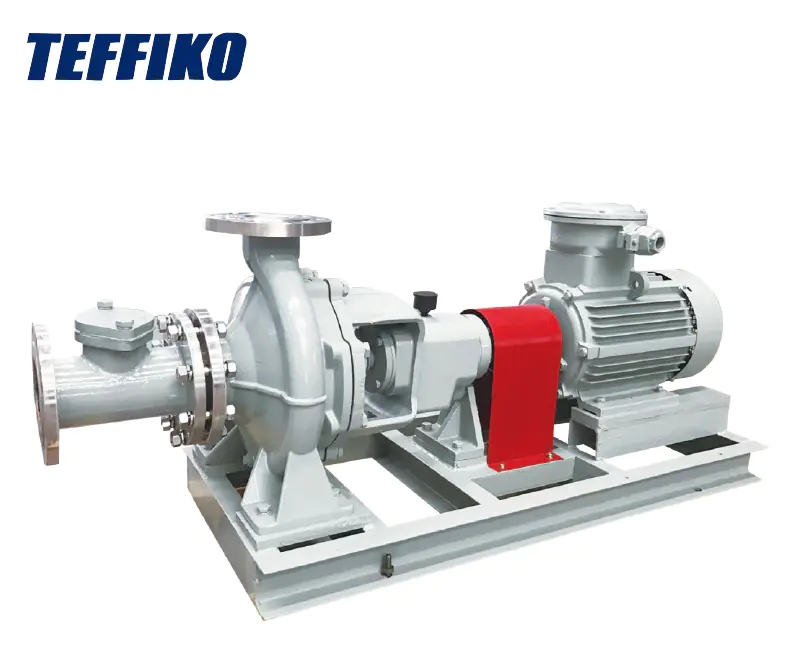

Özetle, Teffiko’nun 5. nesil TIHP pompa tipi spektrum diyagramı, akış başı koordinatları, model bölgeleri ve performans eğrileri aracılığıyla geçerli çalışma koşullarını ve yüksek verimli bölgeleri netleştirir. Parametreleri bölgelerle eşleştirerek modelleri hızlı bir şekilde seçebilirsiniz. Eğri yorumu, çalışma koşulu uyarlaması veya özelleştirilmiş çözümler hakkında sorular için Teffiko’nun profesyonel teknik ekibi kesin seçim rehberliği, performans simülasyonu ve kurulum desteği sağlar. Ziyaret etmekwww.teffiko.comveya e -postasales@teffiko.comEndüstriyel sıvı taşımacılığını optimize etmek.
