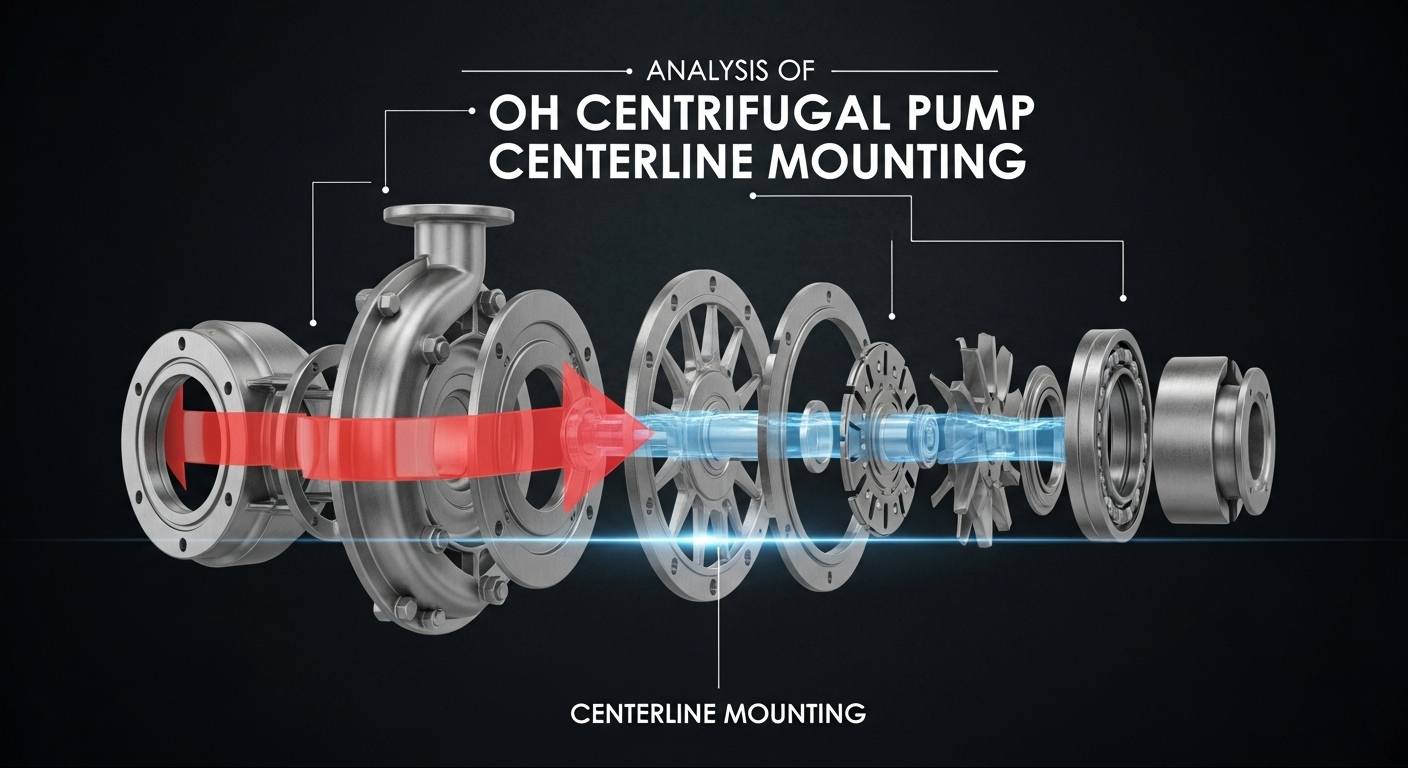

OH Santrifüj Pompa Merkez Hattı Montajının Analizi

Petrokimya ve yüksek sıcaklıktaki sıvı transferi gibi zorlu çalışma koşullarında stabiliteOH santrifüj pompalar(API 610 standartlarıyla uyumlu) çok önemlidir. Çekirdek montaj yöntemi olarak merkez hattı montajı, ağır hizmet tipi OH2/OH3 pompa modellerinde yaygın olarak kullanılmaktadır. Bu tasarımı benzersiz kılan nedir?

1. Merkez Hattı Montajı Nedir?

Bir rafinerinin pompa alanı yenileme sahasında, teknisyenlerin OH1 ve OH2 pompaları arasındaki montaj farklılıklarını karşılaştırdığını gördüm: OH1 pompası, gövdenin altındaki ayaklarla sabitlenirken OH2 pompasının flanşı, taban plakasındaki referans çizgisiyle doğrudan hizalanmıştır; bu, merkez hattı montajının basit bir göstergesidir. Bu yapısal tasarım, API 610 standartlarının açıkça gerektirdiği bir durumdur ve yüksek sıcaklık ve yüksek basınç ortamlarındaki operasyonel zorlukları etkili bir şekilde çözebilir.

2. Neden Merkez Hattı Montajını Seçmelisiniz?

Anahtar, termal genleşme probleminin çözümünde yatmaktadır. Pompa yüksek sıcaklıktaki ortamları (200-400°C'de sıcak yağ gibi) aktardığında, gövde ve şaft genleşmeye ve deformasyona uğrayacaktır. Geleneksel ayak montajı, pompa şaftı ile motor şaftı arasında yanlış hizalamaya eğilimlidir, bu da titreşime, conta sızıntısına ve hatta yatak hasarına neden olur. Merkez hattı montajı, merkezi ekseni sabitleyerek termal genleşmenin simetri ekseni boyunca eşit şekilde dağılmasına olanak tanır ve hizalama stabilitesini korur. Örneğin, bir rafineride, 380°C sıcaklıkta yalnızca üç ay boyunca sıcak yağın aktarılmasından sonra ayak monteli bir pompada conta sızıntısı yaşanmıştı; sökme işlemi, pompa şaftı ile motor şaftı arasında 0,2 mm'lik bir sapma ortaya çıkardı. Merkez hattı montajına geçtikten sonra benzer sorunlar bir daha asla yaşanmadı.

3. Merkez Hattı Montajının Üç Temel Avantajı

Pratik işletme ve bakımda bu avantajlar yalnızca teorik değildir, aynı zamanda sorunları gerçekten azaltabilir:

• Güçlü termal stabilite: Etilen tesisindeki bir pompanın, 80°C ile 320°C arasında değişen sıcaklık dalgalanmalarıyla birlikte, soğuk ve sıcak ortamlar arasında sık sık geçiş yapması gerekir. Ancak merkez hattı montajlı pompa, her geçişten sonra 4,5 mm/s'nin altında, standart sınırın çok altında bir titreşim değerini korur.
• Yüksek bakım verimliliği: Daha önce, ayaklı bir pompanın onarımı, yalnızca motorun sökülmesi ve millerin hizalanması için 8 saat sürüyordu. Buna karşılık, arkadan çekmeli rotora sahip merkez hattına monteli bir pompa için, geçen yıl mekanik salmastrayı değiştirdiğimizde bu işlem yalnızca 3 saat sürdü; motoru sökmeye gerek yok, yalnızca rotoru doğrudan dışarı çekerek zamandan tasarruf edin.
• Artan güvenilirlik: Yüksek sıcaklık koşullarında şirketimizin ekipman kayıtları kontrol edildiğinde, merkez hattına monteli pompaların ortalama sorunsuz çalışma süresi 18 aya ulaşabilirken, çoğu ayağa monteli pompanın ömrü yalnızca yaklaşık 12 ay olabilir; bu, %30-%40'lık önemli bir farktır.

4. Uygulama Senaryoları ve Montaj Önemli Noktaları

Tipik uygulamalar:

• Rafinerilerdeki kızgın yağ sirkülasyon sistemleri gibi yüksek sıcaklıktaki ortam aktarımı (≥150°C)
• Kimya tesislerindeki reaktör besleme pompaları gibi yüksek basınçlı çalışma koşulları (≥2,5MPa)
• PTA tesislerinde solvent transfer pompaları gibi kritik proses ekipmanları

Anahtar montaj adımları:

① Temel titreşim direncini sağlamak için taban plakası harçla doldurulmalı ve sabitlenmelidir;

② Pompa milini ve motor milini ≤0,05 mm/m sapmayla kalibre etmek için bir lazer hizalama aleti kullanın;

③ Tabanın mikro deformasyonunun etkisini ortadan kaldırmak için flanşa dengeleme contaları takın;

④ Kurulumdan ve ilk termal döngüden sonra hizalama durumunu yeniden kontrol edin.

5. Sonuç

Merkez hattı montajı yalnızca basit bir sabitleme yöntemi değil aynı zamanda ağır hizmet tipi pompaların operasyonel sorunlu noktalarına çözüm bulmak üzere tasarlanmış sistematik bir çözümdür. Termal genleşme kontrolünden bakım kolaylığına kadar değeri pompanın tüm kullanım ömrü boyunca geçerlidir. Uzun vadeli istikrarlı çalışma gerektiren endüstriyel senaryolar için, aşağıdakilerle uyumlu bir merkez hattı montaj şemasının seçilmesiAPI610Standartların belirlenmesi üretim sürekliliğinin sağlanması açısından önemli bir karardır.
