Santrifüj Pompa Aşırı Basınç Patlamasının Önlenmesi

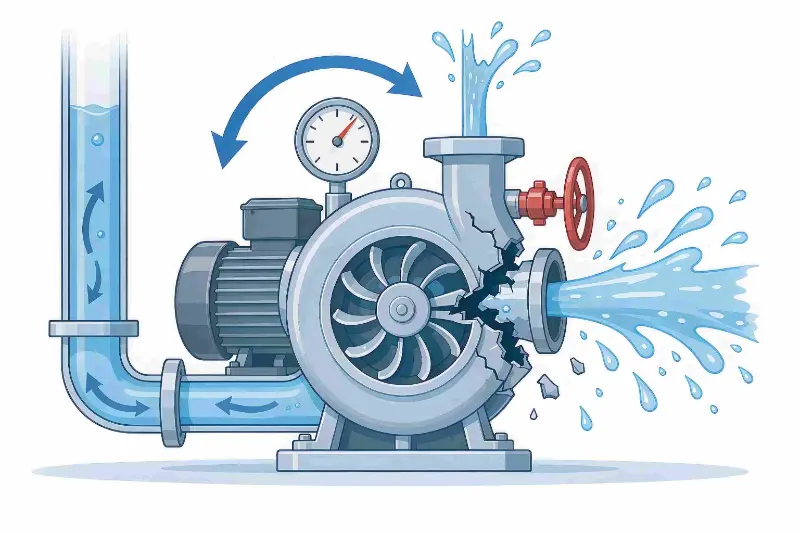

Şekil: Pompa mahfazasının yırtılmasına ve ortamın dışarı atılmasına neden olan, tahliye vanasının kapanmasından kaynaklanan kapalı vana basınç oluşumunun şeması

Pompa gövdesindeki yırtılmaların çoğu, ölü başlıktan (kapalı valf basıncı oluşumu), hatalı uzaktan başlatmadan ve otomatik kilitleme arızalarından kaynaklanır. Bu makale, vana doğrulamasını, çalıştırma prosedürlerini ve enstrümantasyon kilitleme bakımını açıklamak ve böylecesantrifüj pompaAşırı basınç kopması olayları.TeffikoSantrifüj pompanın çalışma güvenliğini her zaman ön planda tutmuştur ve pompa gövdesinin yırtılma tehlikelerine karşı eksiksiz güvenli çalıştırma ve bakım rehberliği sağlamaktadır. Bu tür olayları temel olarak önlemek için yalnızca donanım korumasına güvenilemez; vana doğrulaması, uzaktan doğrulama ve otomatik kilitleme yönetimi her başlatma/durdurma işlemine uygulanmalıdır.

Pompa Patlamasının Temel Nedenleri

Pompa gövdesindeki yırtılmaların büyük çoğunluğunun fiziksel temel nedeni ölü kafadır (kapalı bir vanaya karşı çalışır) ve otomatik kontrol sistemleri bu riski artırır:

• Pompayı hem giriş hem de çıkış vanaları kapalıyken çalıştıran pervane, sıkışan sıvıyı sürekli olarak karıştırır; mekanik enerji ısıya dönüşür, sıvı buharlaşır ve basınç yükselir ve kısa sürede pompa gövdesinin basınç değerini aşar;
• Pompa, merkezi kontrol odasından uzaktan başlatıldığında, operatörler vana durumunu yerinde doğrulayamaz, bu da bakımdan sonra vanalar sıfırlanmadığında körü körüne başlatmayı kolaylaştırır;
• Seviye tetiklemeli otomatik başlatma gerçekleştiğinde, hat vanaları bakım için hala kapalı olabilir ve pompa sahada kimse yokken basınçlı olarak çalışır;
• Uzun süre kalibre edilmeyen düşük akış ve yüksek sıcaklık kilitleri koruma sağlayamaz ve sistem aşırı basınçtan sonra otomatik olarak kapanıp basıncı tahliye edemez.

Endüstriyel Kaza Vaka Çalışması

Küçük ve orta ölçekli bir kimyasal hammadde depolama tankı tesisinde, depolama tankı aktarma santrifüj pompasının bakımı tamamlandıktan sonra bakım ekibi ekipmanı onardı ancak boşaltma vanasını açmayı unuttu ve ardından pompayı otomatik moda geçirdi. Pompa, sahada kimse yokken tank seviyesi sinyallerine göre otomatik olarak başlatıldı ve durduruldu. Tank seviyesi ayarlanan tetikleme değerine yükseldiğinde PLC sistemi santrifüj pompayı otomatik olarak çalıştırdı. Kapalı pompa odasındaki sıvı, pervane tarafından sürekli olarak çalkalandı; Sadece 90 saniye içinde ortam hızla ısınıp buharlaştı ve pompanın içindeki basınç artmaya devam etti. Tesisin düşük akış kilidi iki yılı aşkın bir süredir kalibre edilmediğinden sensör arızalandı ve arızalandı ve herhangi bir kapatma koruması tetiklenmedi. Sonunda pompa gövdesi yırtıldı ve yüksek sıcaklıktaki ortam dışarı doğru püskürerek sahadaki ekipmanlara zarar verdi ve üretim hattının acil olarak kapatılmasına neden oldu; bu da önemli onarım ve arıza süresi kayıplarına yol açtı. Olay sonrası inceleme raporunda iki temel neden tespit edildi: bakımdan sonra sahadaki vana durumunun yeniden doğrulanamaması ve güvenlik kilidinin uzun süredir işlevsel testlerden yoksun kalması.

Sonuç: Gözetimsiz çalışma + sıfırlanmayan vanalar + arızalı kilitler; kopma yalnızca bu üç faktörün birleşiminden kaynaklandı ve herhangi biri kontrol edilseydi önlenebilirdi.

Pompanın Sahada Manuel Çalıştırılması: Valf Konumunun Doğrulanması İlk Savunma Hattıdır

Tüm Vanaların Durumunu Kesinlikle Doğrulayın

Pompayı başlatmadan önce, vanalar kapalıyken çalıştırmayı önlemek için her hat vanası tek tek onaylanmalıdır:

• Ana proses hattı: sıvının pompa odasına sorunsuz bir şekilde girdiğinden emin olmak için emme valfini tamamen açık tutun;
• Havalandırma vanaları, tahliye vanaları ve blöf vanaları gibi tüm yardımcı vanaları kapalı tutun;
• Hazırlama ve havalandırmayı tamamlamak, pompadaki tüm havayı dışarı atmak ve kavitasyonu ve kuru çalışmayı önlemek için pompa gövdesi hava tahliye valfini açın;
• Tahliye vanasını hafif açık veya tamamen kapalı tutun; Pompayı asla hem giriş hem de çıkış aynı anda tıkalıyken çalıştırmayın.

Valf Kontrollerini Standartlaştırılmış Bir Kontrol Listesine Dahil Edin

Valf açık/kapalı konumları, pompanın güvenli çalışmasını sağlamak için kritik kontrol noktalarıdır ve ekipman çalışma talimatlarında ve başlatma kontrol listelerinde resmileştirilmelidir. Operatörler her öğeyi işaretleyerek onaylamalı, deneyime bağlılığı ortadan kaldırmalı ve kurumsal kontroller yoluyla insan hatasını azaltmalıdır.

Uzaktan Merkezi Kontrollü Pompa Başlatma: Sahada Onay Adımı Gereklidir

Uzaktan başlatma, basınç artışına neden olan kopmalara yönelik yüksek frekanslı bir senaryodur; yalnızca merkezi kontrol ekranına güvenmek sahadaki gerçek koşulları doğrulayamaz:

• Kontrol odası bir başlatma komutu vermeden önce pompa tek bir tıklamayla çalıştırılmamalıdır;
• Operatörler vanaları doğrulamak için sahaya gidemediğinde, tüm vanaların doğru konumlara sıfırlandığını fiziksel olarak doğrulamak için bir saha denetçisi görevlendirilmelidir;
• Yalnızca saha onayı alındıktan sonra merkezi kontrol başlatma komutunu verebilir ve böylece kontrol ekranı ile sahadaki gerçek vana durumu arasındaki uyumsuzluk önlenebilir.

Otomatik Başlatma/Durdurma Pompaları: Bakım Sonrası Vanaların Sıfırlanmadan Kalmasını Önlemeye Odaklanmak

Çoğu tank boşaltma pompası, otomatik başlatma/durdurma ve gözetimsiz çalıştırma için seviye enstrümantasyonuna ve PLC programlarına dayanır, bu da riski daha da artırır.

Otomatik Moda Geçilmeden Önce Yerinde Yeniden Denetim Zorunludur

Bakım veya boru hattı çalışmasından sonra ve otomatik kontrol moduna geçmeden önce, tüm vanaların sahada bir kez daha doğrulanması gerekir: giriş vanası tamamen açık, tahliye vanası başlangıç ​​ön ayar konumunda ve tüm havalandırma vanaları kapalı. Tipik risk senaryosu: Tank seviyesi yüksek bir noktaya ulaştığında, otomatik kontrol sistemi pompayı çalıştırır ancak bakım sonrası tahliye vanası kapalı kalır ve doğrudan ölü basınç oluşumu yaratarak pompa gövdesinin kısa sürede yırtılmasına neden olur.

Gözetimsiz Çalışma Açığını Kapatmak için Enstrümantasyon Kilitlerine Güvenin

Hat vanaları kapatıldığında pompanın otomatik olarak çalışmasını önlemek için eksiksiz bir enstrümantasyon koruma cihazları seti kurulmalıdır:

• Düşük akış kilidi: Hat akışını izler; sıfır akış uzun bir süre devam ettiğinde, bunu ölü kafa çalışması olarak tanımlar ve motor gücünü otomatik olarak keser;
• Yüksek sıcaklık kilidi: Pompa gövdesi sıcaklığını izler; basınç artışından kaynaklanan sıcaklık artışı eşiğe ulaştığında, sıvının buharlaşmasını ve basınçlanmasını durdurmak için hemen kapanır;
• Aşırı basınç kilidi: Tahliye basıncı sınırı aştığında, çift koruma için emniyet valfiyle birlikte çalışarak kapatmayı tetikler;
• Rutin bakım testleri: Kilitleme sistemini sabit bir aylık programa göre kalibre edin, sıfır akış ve aşırı basınç koşullarını simüle edin ve koruma fonksiyonlarının doğru şekilde çalıştığını onaylayarak, ele geçirilen sensörlerin ve başarısız kilitleme programlarının neden olduğu güvenlik kör noktalarını ortadan kaldırın.

Donanım Geri Döndürücü: Pompa Gövdesinin Patlamasına Karşı İkili Yazılım ve Donanım Koruması

Operasyonel kontroller insan hatasını ele alırken donanım koruması son güvenlik hattını oluşturur:

• Pompa tahliyesine, aşırı basınç sırasında basıncı otomatik olarak tahliye eden ve pompa içindeki yüksek basıncı serbest bırakan bir tahliye emniyet valfi veya patlama diski takın;
• Pompanın düşük akışta uzun süre boyunca sabit çalışmasını ve sıvının aşırı ısınmasını önlemek için minimum akışlı bir devridaim hattı kurun;
• Yanıcı veya patlayıcı ortamları taşırken patlamaya dayanıklı bir motor kullanın, uygun statik topraklama sağlayın ve ortam sızıntısından sonra kimyasal patlamayı önleyin;
• Düzenli olarak duvar kalınlığı testi yapın ve gövdenin basınç taşıma kapasitesinin azalması nedeniyle erken yırtılmayı önlemek için korozyon nedeniyle incelen veya çatlaklar oluşmuş pompa gövdelerini derhal değiştirin.

Günlük Çalıştırma ve Bakımda Yaygın Yanılgılar

• Yanlış kanı: Yalnızca manuel başlatmanın kontrol edilmesi gerekir; otomatik pompalar yerinde inceleme gerektirmez. Otomatik başlatma/durdurma ile manuel denetim yoktur ve eksik valf denetimi ve sıfırlamadan kaynaklanan ölü kafa riski aslında daha fazladır; Otomatik moda geçilmeden önce vanaların yerinde yeniden doğrulanması gerekir.
• Yanlış kanı: Kilitler takıldıktan sonra başka bir müdahaleye gerek yoktur. Kirlilikler basınç ve akış sensörlerini kolaylıkla sıkıştırabilir; Uzun süreli test yapılmaması, kilitleme arızasına yol açarak sistemin aşırı basınç altında otomatik olarak kapanmasını engeller.
• Yanlış kanı: Kısa süreliğine otomatik başlatma o kadar da önemli değil. Kapalı bir pompa odasında, sıvı onlarca saniye içinde ısınır ve buharlaşır, basınç keskin bir şekilde yükselir ve olay son derece hızlı gelişir.

Özet: Pompa Gövdesinin Patlaması Nasıl Önlenir

Koruma sisteminin tamamı üç katmandan oluşur:

• Katman 1 - Operasyonel Kontrol:Sahada başlatma sırasında vanaları parça parça doğrulayın; uzaktan başlatma, yerinde onayla eşleştirilmelidir; otomatik moda geçmeden önce valfin yeniden incelenmesini tamamlayın; ve kontrol maddelerini yazılı bir kontrol listesi halinde resmileştirin;
• Katman 2 — Otomatik Kontrol Koruması:Düşük akış, yüksek sıcaklık ve aşırı basınç kilitlerini donatın; düzenli testlere uyun; ve gözetimsiz çalışma sırasında boşta çalışmayı önleyin;
• Katman 3 — Donanım Geri Durdurucu:Basınç tahliye cihazlarını ve devridaim hatlarını takın ve pompa gövdesini korozyon açısından düzenli olarak test edin.

Santrifüj pompa arızalarının büyük çoğunluğu ekipman kalitesi sorunları değil, daha ziyade otomatik kontrol korumasının başarısızlığıyla birlikte valfin yanlış çalışmasının sonucudur.Teffikoişletmelerin güvenlik yönetimini üç başlatma/durdurma modunda (manuel, uzaktan ve otomatik) standartlaştırmasını, tam süreç güvenlik korumasını uygulamasını ve pompa gövdesi aşırı basınç yırtılmasından kaynaklanan üretim güvenliği tehlikelerini sürekli olarak azaltmasını önerir.
