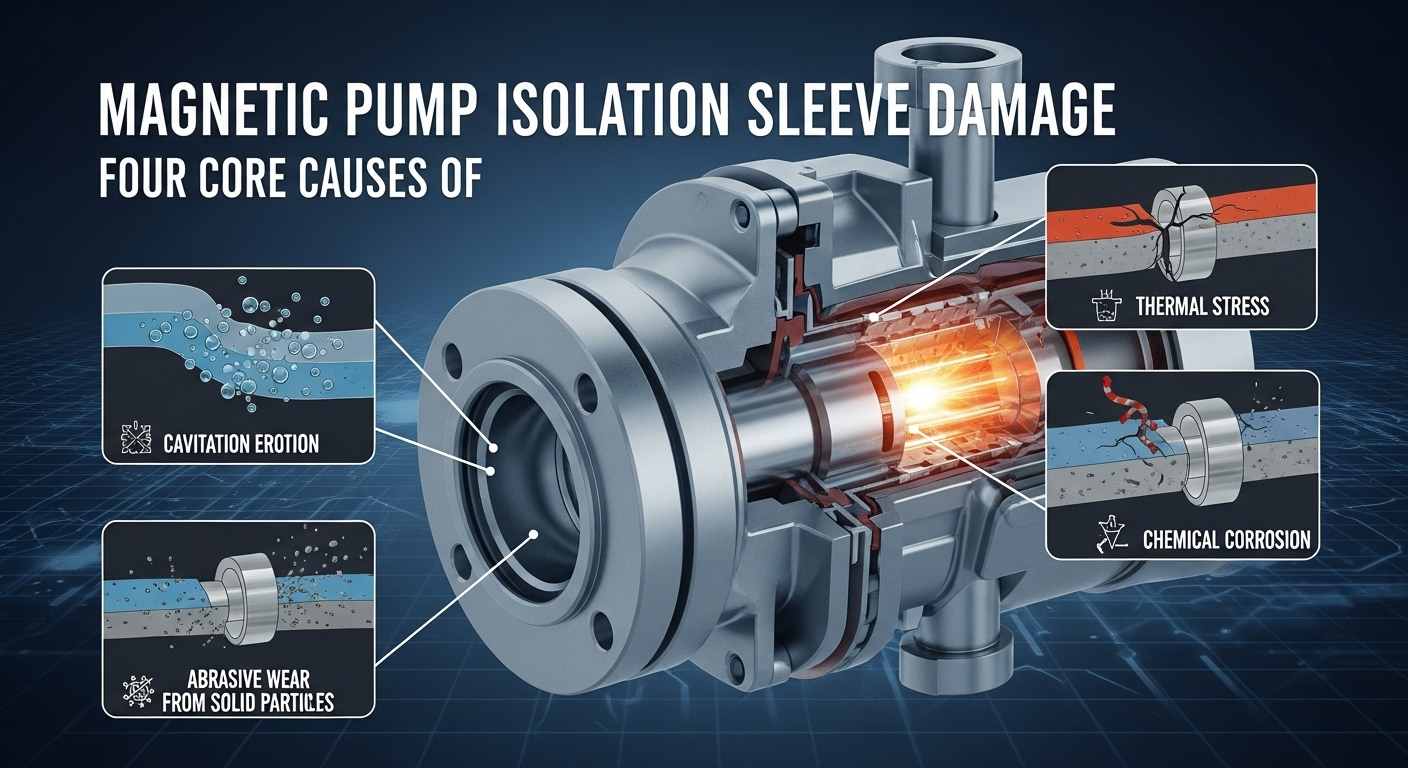

Manyetik Pompa İzolasyon Kılıfı Hasarının Dört Temel Nedeni

Hasarmanyetik pompaizolasyon manşonu kimyasal sıvı taşınmasında büyük bir güvenlik tehlikesi oluşturur. Mühendislik uygulamalarına dayanan bu makale, sert parçacık aşınması, kuru çalışma yağlama hatası, çalışma koşulu dalgalanmaları ve kavitasyonun neden olduğu izolasyon manşonunun hasar mekanizmalarını derinlemesine analiz eder ve manyetik pompaların operasyonel stabilitesini artırmaya yardımcı olacak profesyonel düzeyde önleme çözümleri sunar.

I. Manyetik Yabancı Cisimler ve Sert Parçacıklar

Bu, izolasyon manşonundaki fiziksel aşınmanın en doğrudan ve yaygın nedenidir. Manyetik pompanın iç ve dış manyetik rotorları arasında güçlü bir manyetik alan vardır ve iç akış kanalları hassastır.

Hasar Mekanizması:

1. Manyetik Yabancı Cisimler: Taşınan ortamdaki demir talaşları ve kaynak cürufu gibi manyetik yabancı maddeler, iç ve dış manyetik rotorların yüzeyleri üzerinde güçlü bir şekilde adsorbe edilecektir. İç manyetik rotor yüksek hızda döndükçe, bu parçacıklar sabit izolasyon manşonunun iç duvarını yüksek hızda dönen kesici kafalar gibi sürekli olarak kazıyacak ve duvar kalınlığının kademeli olarak incelmesine ve sonunda aşınmasına neden olacaktır.
2. Sert Parçacıklar: Ortam manyetik olmayan sert parçacıklar (katalizör tozu, kristaller gibi) içeriyorsa, bunlar sıvının tahriki altındaki izolasyon manşonunu ve kayan yatakları aşındıracak ve aşındıracaktır. Referans malzemelerinizde de belirtildiği gibi bu durum izolasyon manşonunun kolaylıkla "çizilmesine veya kesilmesine" neden olabilir.

Ortak Tetikleyiciler:

• Kurulum veya bakımdan sonra sistem boru hatlarının veya depolama tanklarının eksik temizlenmesi.
• Taşınan malzemenin kendisi ferromanyetik veya sert yabancı maddeler içerir.

Önleme Stratejileri:

Pompa girişine yüksek hassasiyetli filtreler (gerekirse manyetik filtreler) taktığınızdan emin olun ve sıkı düzenli temizleme ve inceleme sistemleri formüle edin.

II. Kuru Sürtünme ve Yetersiz Akış

Manyetik pompaların yağlanması ve soğutulması tamamen taşınan sıvıya bağlıdır. Sıvı olmadan yapılan herhangi bir işlem ölümcüldür.

Hasar Mekanizması:

Pompada ortam bulunmadığında veya ortamın akış hızı çok düşük olduğunda, kayar yatak yağlamayı ve soğutmayı kaybedecek ve bu da yüksek hızlı kuru sürtünmeye neden olacaktır. Bu, kısa sürede büyük miktarda ısı üretecek ve önce yatağın "yanmasına" neden olacaktır. Bu ısı hızlı bir şekilde bitişik izolasyon manşonuna iletilecektir: metalik olmayan izolasyon manşonları için erimeye ve karbonizasyona neden olacaktır; metalik izolasyon manşonları için deformasyona veya manyetikliğin kaybolmasına ve sonuçta tamamen arızaya yol açabilir.

Ortak Tetikleyiciler:

1. Depolama tankındaki sıvı seviyesinin çok düşük olması pompa kavitasyonuna yol açıyor.
2. Giriş valfi açılmamış, çıkış valfi aşırı kapalı veya boru hattı tıkalı.
3. Çalıştırmadan önce yetersiz hazırlama ve havalandırma.

Önleme Stratejileri:

Düşük sıvı seviyesi veya düşük akış hızı altında pompanın otomatik kapanmasını sağlamak için sıvı seviye göstergeleri ve akış ölçerler gibi birbirine kenetlenen koruma cihazlarını kurun ve etkinleştirin. Çalıştırma prosedürlerini sıkı bir şekilde takip edin ve çalıştırmadan önce "hazırlama" işleminin tamamlandığından emin olun.

III. Kavitasyon Olayı

Kavitasyon, devasa ve algılanamaz yıkıcı güce sahip, manyetik pompaların "görünmez bir katilidir".

Hasar Mekanizması:

Pompa giriş basıncı çok düşük olduğunda, pervane ve diğer yerlerdeki yerel düşük basınç nedeniyle sıvı kaynayacak ve çok sayıda kabarcık oluşacaktır. Bu kabarcıklar sıvıyla birlikte yüksek basınç alanına aktığında anında patlayacak ve binlerce atmosferlik bir darbe kuvveti ve yerel yüksek sıcaklık üretecek.

1. İzolasyon manşonunun yüzeyine doğrudan etki ederek oyuklanma ve yorulma hasarına neden olur.
2. Kavitasyon, pompada şiddetli titreşime neden olacak, hidrolik dengeye ciddi şekilde zarar verecek ve rulmanlar, rotorlar ve çarklar gibi bir dizi bileşenin zincir hasarına yol açacaktır. İzolasyon manşonu ayrıca şiddetli titreşim ve düzensiz stres altında çatlamaya eğilimlidir.

Ortak Tetikleyiciler:

• Pompa giriş boru hattının mantıksız tasarımı aşırı dirence neden olur.
• Taşınan ortamın sıcaklığı çok yüksek, kaynama noktasına yakın.
• Yetersiz besleme ve sistemde büyük miktarda artık gaz bulunması.
• Yetersiz giriş sıvı seviyesi (NPSHa < NPSHr).

Önleme Stratejileri:

Giriş boru hattının tasarımını optimize edin, akış hızını azaltın ve yeterli tank basıncı veya sıvı seviyesi yüksekliği sağlayın. Ortamın kaynama noktasına yakın sıcaklıklarda çalıştırmaktan kaçının.

IV. Çalışma Durumunda Değişiklikler ve Yanlış Çalıştırma

Manyetik pompalar hassas ekipmanlardır ve kararlı çalışmaları, kararlı çalışma koşullarına bağlıdır. Çalışma koşullarındaki ciddi dalgalanmalar, hassas mekanik dengelerine dahili olarak zarar verecektir.

Hasar Mekanizması:

1. Hidrolik Dengesizlik: Manyetik pompaların eksenel kuvveti genellikle hidrolik basınçla otomatik olarak dengelenir. Çıkış basıncı ve akış hızı gibi çalışma parametreleri keskin bir şekilde dalgalandığında bu hassas denge anında bozulacaktır. Bu, kaymalı yatağın ve baskı halkasının çok büyük, tasarlanmamış eksenel ve radyal kuvvetler taşımasına neden olacak, dolayısıyla aşınmayı hızlandıracak veya doğrudan hasara neden olacaktır. Rulmanın hasar görmesi, rotor tertibatının stabilitesini anında etkileyerek izolasyon manşonunun sürtünmesine veya çarpışma hasarına yol açmasına neden olacaktır.
2. Kimyasal ve Fiziksel Aşırı Yük: Ortamın korozyonuna dayanamayan izolasyon kılıfı malzemesinin yanlış seçilmesi; veya tasarlanan basınç ve sıcaklık koşullarının ötesinde çalıştırma, malzemenin yaşlanmasını, kaymasını veya kırılganlaşmasını hızlandıracak ve sonuçta hasara yol açacaktır.

Ortak Tetikleyiciler:

• Basınç ve akış hızı gibi sistem parametrelerinde sık ve büyük dalgalanmalar.
• Çalıştırma prosedürlerine tam olarak uyulmaması, vanaların keyfi olarak açılıp kapanması, su darbesi veya basınç darbesine neden olur.
• Erken seçimdeki hatalar, ortam korozyonu, sıcaklık, basınç gibi tüm parametrelerin tam olarak dikkate alınmaması.

Önleme Stratejileri:

Pompanın tasarım noktasına yakın bir yerde stabil çalışmasını sağlamaya çalışın, sık sık başlatma ve kapatmadan ve çalışma koşullarının büyük ölçekli ayarlanmasından kaçının. Seçim aşamasında teknik personel ile tam iletişim kurun ve en detaylı ve doğru çalışma durumu verilerini sağlayın.

Çözüm

Özetle, başarısızlığınmanyetik pompaizolasyon manşonu yalnızca maddi bir sorun değil aynı zamanda orta düzeyde temizlik, boru hattı tasarımı, çalışma kontrolü ve bakım özelliklerini içeren bir sistem mühendisliği sorunudur. Yüksek performanslı, sızdırmaz akışkan iletim çözümlerine odaklanan yenilikçi bir marka olarak,Teffikoher zaman "güvenilirlik, zeka ve yeşillik" temel kavramlarına bağlı kalır ve kimya, yeni enerji ve petrol endüstrileri için korozyona dayanıklı manyetik pompa ürünlerinden oluşan eksiksiz bir ürün yelpazesi sunar.
