Santrifüj Pompanın Çıkış Basıncı ile Debi Arasındaki İlişki

Santrifüj pompalarsu arıtma, petrol ve gaz ve imalat gibi endüstrilerdeki "işgücü atlarıdır". Çıkış basıncı (boşaltma basıncı olarak da bilinir) ve akış hızı en kritik performans göstergeleridir. Bu ikisi arasındaki korelasyon doğrudan pompanın verimliliğini, enerji tüketimini ve sistem kararlılığını belirler. İster mühendislik tasarımı, ekipman operasyonu veya diğer ilgili alanlarla ilgileniyor olun, bu ilişkide uzmanlaşmak, ekipman performansını optimize etmenin ve sapmalardan kaçınmanın anahtarıdır. Aşağıda, pratik endüstriyel yerinde deneyimle birlikte, bunların etkileşimini, etkileyen faktörleri ve pratik uygulamaları, yani tüm pratik bilgileri analiz ediyoruz.

I. Çekirdek Yasası: Sabit Koşullar Altında Ters Orantılı İlişki

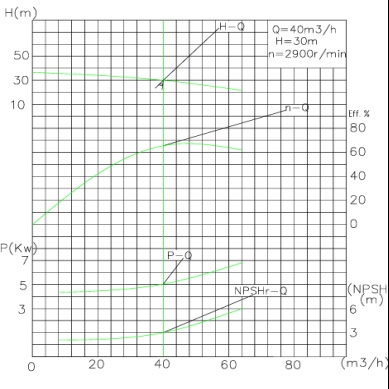

Sabit dönme hızı ve pervane çapı koşulu altında, santrifüj pompanın çıkış basıncı ve akış hızı ters orantılı bir ilişki gösterir. Bu yasa sezgisel olarak Q-H eğrisi (akış hızı-yükseklik eğrisi) aracılığıyla yansıtılabilir: yük doğrudan basınçla ilişkilidir ve akış hızı arttıkça yük azalır ve bunun tersi de geçerlidir.

Prensip karmaşık değildir: Santrifüj pompalar, dönen pervanenin ürettiği merkezkaç kuvveti aracılığıyla enerjiyi akışkanlara aktarır. Debi arttığında pervane kanallarından birim zamanda daha fazla akışkan geçer. Ancak pervanenin toplam enerji çıkışı sabit bir dönüş hızında sınırlıdır, dolayısıyla her bir akışkan ünitesine tahsis edilen enerji azalır ve buna bağlı olarak çıkış basıncı da düşer. Örneğin dönme hızı 1800 rpm olan bir santrifüj pompanın akış hızı 60 m³/saat olduğunda yaklaşık 4 bar çıkış basıncına sahiptir; akış hızı 90 m³/saat'e çıktığında basınç muhtemelen 2,2 bar civarına düşecektir. Bu ters orantılı ilişki, tasarım aralıklarında çalışan tüm santrifüj pompalar için geçerlidir.

II. Basınç-Akış İlişkisini Etkileyen Temel Faktörler

Temel ters orantı yasası aşağıdaki faktörlerden etkilenerek Q-H eğrisinin sapmasına yol açar ve dolayısıyla ikisi arasındaki etkileşimi değiştirir:

1. Dönme Hızı:Afinite yasalarına göre basınç, dönme hızının karesiyle, akış hızı ise dönme hızıyla orantılıdır. Dönme hızının arttırılması (örneğin, Değişken Frekanslı Sürücü/VFD aracılığıyla) hem basıncı hem de akış hızını eşzamanlı olarak artıracak ve tüm Q-H eğrisini yukarı doğru kaydıracaktır. İdeal koşullar altında dönme hızı iki katına çıktığında basınç orijinalinin 4 katına çıkar ve akış hızı da eş zamanlı olarak iki katına çıkar.
2. Pervane Çapı:Pervanenin kırpılması hem basıncı hem de akış hızını eşzamanlı olarak azaltacaktır. Afinite yasaları burada da geçerlidir: basınç, çapın karesiyle orantılıdır ve akış hızı, çapla orantılıdır. Genel olarak çaptaki %10'luk bir azalma, basınçta yaklaşık %19'luk bir azalmaya ve akış hızında %10'luk bir azalmaya neden olur.
3. Sistem Direnci:Pompanın gerçek çalışma noktası Q-H eğrisi ile sistem direnç eğrisinin kesişimidir. Aşırı dar boru hatları, tıkalı filtreler ve aşırı uzun taşıma mesafeleri gibi faktörler sistem direncini artıracak ve akış hızının düşmesine yol açacaktır; pompanın direnci yenmek ve sıvıyı taşımak için daha yüksek basınç üretmesi gerekir.
4. Akışkan Özellikleri:Viskozite ve yoğunluk temel etkileyen parametrelerdir. Yağ gibi yüksek viskoziteli akışkanların iç sürtünmesi daha yüksektir, bu da suya kıyasla daha düşük akış hızı ve basınçla sonuçlanır; yoğunluk doğrudan basıncı etkiler (basınç = yoğunluk x yerçekimi x yük), ancak akış hızı üzerinde minimum etkiye sahiptir.

III. Pratik Uygulamalar: Çalışmayı Optimize Etme ve Sorun Giderme

Yukarıdaki yasalara hakim olmak, pratik sorunların çözülmesine ve operasyonel etkilerin hedefli bir şekilde iyileştirilmesine yardımcı olabilir:

1. Akış Hızı Düzenlemesi:Akış hızını artırmak için vanaları daha geniş açarak, daha büyük çaplı boru hatlarıyla değiştirerek veya bir VFD aracılığıyla pompa dönüş hızını artırarak sistem direncini azaltabilirsiniz; Akış hızını azaltmak için gaz kelebeği valflerini kullanmaktan kaçının (kolayca enerji israfına neden olur) ve optimum basınç-akış dengesini korumak için VFD aracılığıyla dönüş hızını düşürmeye öncelik verin.
2. Basınç Sorun Giderme:Çıkış basıncı çok düşük olduğunda öncelikle pervanenin aşınmasını, yetersiz dönüş hızını veya aşırı sistem direncini kontrol edin. Dönme hızının arttırılması veya aşınmış pervanenin değiştirilmesi, akış hızını etkilemeden basıncı eski haline getirebilir; Basınç çok yüksek olduğunda sistem direncini azaltmak veya pervaneyi kırpmak gerekir.
3. Verimliliğin Maksimuma Çıkarılması:Pompa, Q-H eğrisinde en yüksek verimliliğe sahip alan olan En İyi Verimlilik Noktası (BEP) yakınında çalışmalıdır. BEP'den uzakta çalışmak (örneğin yüksek basınç ve düşük akış hızı), enerji tüketimini artıracak ve ayrıca kavitasyona, mekanik hasara ve diğer sorunlara neden olabilir.

IV. Sıkça Sorulan Sorular

S: Santrifüj pompanın çıkış basıncı ne kadar yüksek olursa akış hızı da o kadar yüksek olur mu?

C: Hayır. Sabit dönüş hızı ve sistem direnci altında, basınç ve akış hızı ters orantılı bir ilişkiye sahiptir; genellikle basınç ne kadar yüksek olursa akış hızı da o kadar düşük olur.

S: Basıncı düşürmeden akış hızı nasıl artırılır?

C: Dönüş hızını bir VFD aracılığıyla artırın veya pervaneyi daha büyük çaplı bir pervaneyle değiştirin. Afinite yasalarına göre, her iki yöntem de akış hızı ve basıncın eşzamanlı olarak iyileştirilmesini sağlayabilir.

S: Çıkış basıncını etkileyen ana faktörler nelerdir?

C: Temel faktörler dönme hızı, pervane çapı, sistem direnci ve sıvı yoğunluğudur. Bunların arasında dönüş hızı ve çap en önemli etkiye sahiptir ve ayarlamalar sırasında bunlara öncelik verilmelidir.

Çözüm

Bir santrifüj pompanın çıkış basıncı ile akış hızı arasındaki temel ilişki, sabit koşullar altında ters orantılıdır, ancak dönme hızı, pervane boyutu, sistem direnci ve akışkan özellikleri ayarlanarak esnek bir şekilde optimize edilebilir. Bu bilginin pratik operasyonlara uygulanması, yalnızca pompanın operasyonel performansını artırmak ve enerji tüketimini azaltmakla kalmaz, aynı zamanda ekipman arızalarından kaynaklanan arıza süresi kayıplarını da önler. Belirli uygulama senaryoları için pompanın Q-H eğrisine başvurmanın ve optimum çalışma noktasını belirlemek amacıyla yerinde testler yapmanın çok önemli olduğu unutulmamalıdır. İster sistem tasarımında ister daha sonra sorun gidermede olsun, bu temel ilişkinin iyice anlaşılması, santrifüj pompaların verimli ve istikrarlı çalışması için çok önemlidir. Santrifüj pompa seçimi, basınç-akış parametre eşleştirmesi, çalışma koşulu optimizasyonu vb. konularda başka sorularınız varsa bizimle iletişime geçmekten çekinmeyin.tef. Süreç boyunca ekipmanınızın verimli çalışmasına eşlik edecek ve çeşitli endüstriyel sıvı taşıma zorluklarının çözülmesine yardımcı olacak profesyonel bir teknik ekibimiz, özelleştirilmiş çözümlerimiz ve kapsamlı satış sonrası desteğimiz var.
