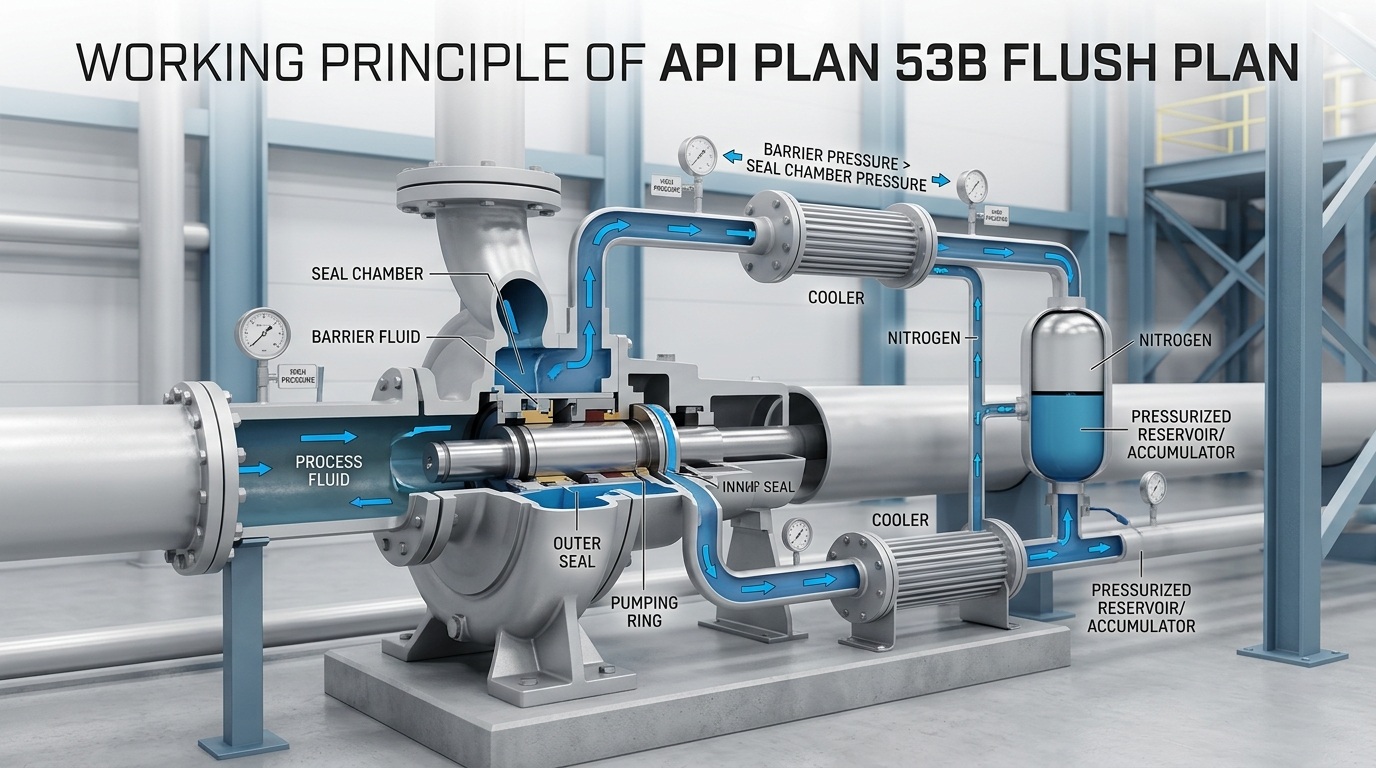

API PLAN 53B yıkama planı, API 682 endüstri standardına tam olarak uyan, yüksek basınçlı, toksik ve yanıcı ortamlarla çalışma koşullarında sıfır sızıntılı contalar için ana akım bariyer sıvı sirkülasyonu ve basınçlandırma sistemidir. Pek çok pompa üreticisi ve işletme ve bakım mühendisi Plan 53A, 53B ve 53C'nin basınçlandırma mantığını ayırt etmekte başarısız oluyor. Bu belge API PLAN 53B yıkama planının çalışma prensibini tam olarak açıklamaktadır.
Ekipmanın başlatılması, kapatılması ve çalıştırılmasının tüm döngüsüyle birlikte API PLAN 53B yıkama planının çalışma prensibi, doğru bir şekilde üç temel aşamaya ayrılabilir: basınç oluşturma, sirkülasyonlu soğutma, sızıntı kompanzasyonu ve izleme. Tüm süreç, mükemmel stabilite ile kapalı döngü ve otomatik bir şekilde çalışır.
Sistem başlatılmadan önce, sistem basıncı kalibrasyonunu tamamlamak için akümülatörün özel şarj portu yoluyla mesane gaz odasına inert gazı ön şarj edin. Güvenilir bir basınç bariyeri oluşturmak için bariyer sıvısının genel basıncı, pompa conta haznesindeki proses ortamının basıncından 2~6 kg/cm² daha yüksek olacak şekilde sıkı bir şekilde kontrol edilir. Kesenin elastik tamponlama karakteristiğine dayanan sistem, bariyer sıvısındaki küçük kayıplarda bile kısa süreliğine sabit basıncı koruyabilir, ani basınç düşüşünün neden olduğu sızdırmazlık arızasını önleyebilir ve ekipmanın başlatılması ve çalıştırılması için sağlam bir güvenlik temeli oluşturabilir.
Pompa çalıştırıldıktan sonra, yerleşik pompalama halkası bariyer sıvısının dolaşmasını sağlar. Düşük sıcaklık ve yüksek basınçlı bariyer sıvısı, ısıyı uzaklaştırırken conta sürtünme çiftlerini yağlar. Isıtılan bariyer sıvısı, soğutma için ısı eşanjöründen akar ve daha sonra kapalı bir döngü oluşturmak üzere salmastra odasına geri döner. Bu kontrol edilebilir sıcaklık ve basınç ortamı, yüksek sıcaklıkta aşınmayı, kuru yanmayı ve conta yüzeylerinde koklaşmayı etkili bir şekilde önler ve mekanik contaların servis ömrünü büyük ölçüde uzatır.
Normal ekipman çalışması sırasında, az miktarda bariyer sıvısı iç conta yüzünden proses ortamı tarafına nüfuz ettiğinden, bariyer sıvısında küçük bir kayıp kaçınılmaz olarak meydana gelecektir ki bu normal bir durumdur. Bu sırada, akümülatör mesanesinin içindeki yüksek basınçlı nitrojen, basınç farkı altında otomatik olarak genişler ve sıvı kaybını telafi etmek ve sistem basıncını manuel müdahale olmadan gerçek zamanlı olarak dengelemek için sirkülasyon devresini yenilemek üzere sıvı bölmesindeki bariyer sıvısını iter.
Contanın aşınması yoğunlaşırsa veya boru hattında hafif bir sızıntı meydana gelirse, bariyer sıvısının aşırı kaybı sistem basıncının ayarlanan eşiğin altına düşmesine neden olacak ve eşleşen basınç anahtarı otomatik olarak bir alarmı tetikleyecektir. İşletme ve bakım personeli, nominal sistem basıncını hızlı bir şekilde geri yüklemek ve ekipmanın sürekli ve güvenli çalışmasını sağlamak için sıvı yenileme portu aracılığıyla temiz ve uyumlu bariyer sıvısını yeniden doldurabilir.
53B sisteminin uzun süreli istikrarlı çalışması için standartlaştırılmış çalıştırma ve bakım şarttır. Günlük çalışmalarda aşağıdaki kilit noktalara odaklanılacaktır:
Kısacası, API PLAN 53B yıkama planının özü, dolaşımlı soğutma ve kompanzasyon için üç aşamalı kapalı döngü sistemi ile birleştirilmiş mesane akümülatörünün bağımsız basınç stabilizasyonunda yatmaktadır. Ön basınçlandırma yoluyla bir basınç bariyeri oluşturarak, pompalama halkası aracılığıyla cebri soğutma uygulayarak ve akümülatör ile otomatik basınç dengeleme ve stabilizasyon sağlayarak çift mekanik salmastraları tamamen korur.
