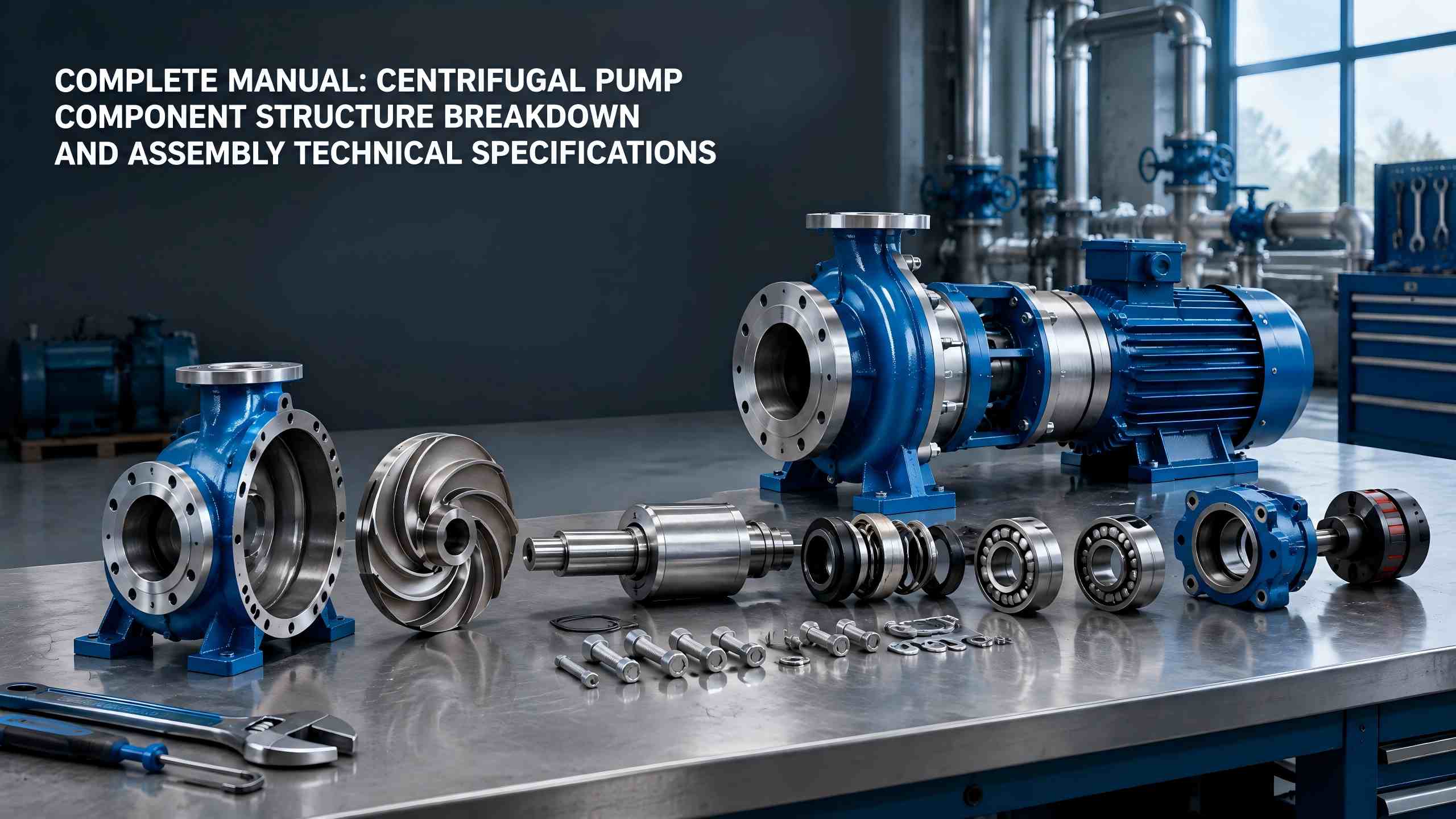

Santrifüj Pompa Bileşen Yapısı Dağılımı ve Montajı Teknik Özellikleri

Santrifüj pompalarendüstriyel su temini-drenajı, HVAC, kimyasal sıvı taşımacılığı, belediye su temini ve diğer alanlarda yaygın olarak kullanılmaktadır. Bu belgede, ana bileşenlerin, conta koruma düzeneklerinin ve yardımcı aksesuarların yapısı ve işlevleri kapsamlı bir şekilde açıklanmaktadır.Teffikosantrifüj pompalar. Ayrıca kullanıcıların ekipman arıza oranlarını kaynağından azaltmalarına yardımcı olmak için tam montaj öncesi hazırlıklar, standart prosedürler ve teknik gereksinimler sağlar.

I. Santrifüj Pompa Sızdırmazlık ve Koruma Düzenekleri

Sızdırmazlık ve koruma tertibatları, su pompalarının sızdırmazlığını, çalışma stabilitesini ve hizmet ömrünü belirler. Bunlar esas olarak sızdırmazlık elemanlarını, yatakları, yatak yuvalarını ve diğer parçaları içerir ve su sızıntısını, anormal gürültüyü, titreşimi ve tutukluk arızalarını önlemek için kritik bileşenler olarak görev yapar.

Mekanik Salmastralar ve Paketleme Contaları

Santrifüj pompalara yönelik yaygın sızdırmazlık yapıları iki kategoriye ayrılır: mekanik salmastralar ve salmastra contaları. Mekanik salmastra; dönen bir halka, sabit halka, yaylar ve sızdırmazlık halkalarından oluşur. Uç yüzleri, aşınmaya ve yüksek sıcaklığa karşı dayanıklılık özellikleriyle neredeyse sıfır sızıntı performansı sağlayacak şekilde tam uyum sağlar ve bu da onu yüksek basınç ve yüksek hızlı endüstriyel çalışma koşullarına uygun hale getirir.

Salmastra contalarında, sızdırmazlık için esnek grafit ve PTFE dolgu maddeleri kullanılır. Basit yapıya, kolay bakıma ve düşük maliyete sahip olan bu ürünler çoğunlukla sivil su pompalarına ve küçük düşük basınçlı santrifüj pompalara uygulanır. Dezavantajları, çalışma sırasında periyodik sıkma veya salmastra değişimi gerektiren küçük su sızıntısıdır.

Rulmanlar ve Rulman Yatakları

Rulmanlar, pompa milinin yüksek hızda dönmesini destekler, mekanik sürtünme direncini azaltır ve milin düzgün, sapmasız ve titreşimsiz çalışmasını sağlar. Rulman muhafazası, rulmanlar için koruyucu bir muhafaza görevi görür. Rulmanların kuru taşlama nedeniyle aşırı ısınmasını, yanmasını ve tutukluk yapmasını önlemek amacıyla rulmanlara sürekli yağlama ve ısı dağıtımı sağlamak için yağlama yağını ve gresi dahili olarak depolar.

II. Santrifüj Pompalar için Yardımcı Eşleştirme Düzenekleri

Yardımcı düzenekler doğrudan akışkan işi gerçekleştirmez, ancak tüm ekipmanın güvenli, istikrarlı ve standart çalışmasını garanti eder ve tam santrifüj pompa sisteminin vazgeçilmez bir parçasını oluşturur.

• Giriş ve çıkış flanşları: Su pompası ile boru hatları arasında standart bağlantıyı gerçekleştirin, bağlantı sızdırmazlığını sağlayın ve su sızıntısını ve hava sızıntısını önleyin.
• Taban ve bağlantı: Taban tüm üniteyi korur ve çalışma titreşimini azaltır; kaplin, senkron güç aktarımını sağlamak için pompa şaftı ile motor şaftını birbirine bağlar.
• Hava tahliye vanası ve tahliye vanası: Başlangıçta hava tahliyesi, hava tıkanmasını ve kavitasyonu ortadan kaldırır; kapatma sırasında drenaj, dahili bileşenleri korumak için donmayı ve korozyonu önler.

III. Santrifüj Pompalar için Montaj Öncesi Hazırlıklar

Santrifüj pompaların montaj kalitesi, çalışma performansına ve servis ömrüne doğrudan etki eder. Yanlış montaj, eksik parça montajı ve uyumlu olmayan montajdan kaçınmak için resmi montajdan önce standart hazırlıkların tamamlanması gerekir.

•  Teknik belgeleri iyice inceleyin: Santrifüj pompa kılavuzunu, montaj çizimlerini ve teknik parametre gerekliliklerini dikkatlice okuyun ve ekipman yapısı ile montaj standartlarını öğrenin.
•  Ana bileşen kalite kriterleri: Her bir santrifüj pompa bileşeni için kabul standartlarını netleştirin ve parçalarda deformasyon, çatlak, aşınma ve korozyon bulunmadığını doğrulayın.
•  Parça envanteri ve inceleme: Eksiksiz aksesuarların, eşleşen teknik özelliklerin ve nitelikli kalitenin olduğundan emin olmak için tüm bileşenleri tek tek kontrol edin ve arızalı parçaların takılmasını yasaklayın.
•  Aletleri ve ölçüm aletlerini hazırlayın: Montaj doğruluğunu garanti etmek için anahtarlar, kumpaslar, teraziler ve hizalama aletleri dahil montaj ve ölçüm ekipmanlarını önceden hazırlayın.
•  Sarf malzemelerini hazırlayın: Montaj için yağlama ve sızdırmazlık taleplerini karşılamak üzere yağlama yağı, gres, sızdırmazlık contası, contalar ve diğer sarf malzemelerini hazırlayın.

IV. Santrifüj Pompalar için Standart Montaj Sırası

Farklı modellerdeki santrifüj pompalar yapı ve montaj sırasına göre biraz farklılık gösterir. En geniş uygulama alanına sahip olan IS tipi arkadan çekmeli santrifüj pompa, endüstrinin evrensel standart montaj prosedürlerini benimser. Spesifik adımlar aşağıdaki gibidir:

1. Rulman düzeneklerini monte edin: Rulmanları, pompa mili üzerinde belirlenen konumlara doğru bir şekilde monte edin, rulmanların tam olarak oturduğundan ve esnek bir şekilde döndüğünden emin olun.

2. Pompa mili grubunu monte edin: Pompa milini, rulmanları monte edilmiş halde, sıkışmadan düzgün dönüş sağlayacak şekilde bir bütün olarak pompa gövdesine takın.

3. Pompa gövdesini ve çerçevesini sabitleyin: Pompa gövdesinin yatay, sağlam ve sallantısız olduğundan emin olarak pompa gövdesinin tamamını ekipman çerçevesine monte edin ve sabitleyin.

4. Pompa kapağını ve pervaneyi takın: Pompa kapağını önceden pompa mili konumuna takın, ardından pervanenin sağlam montajını ve eşit boşlukları garanti etmek için pervaneyi sabitleyin.

5. Tüm üniteyi entegre edin ve sabitleyin: Pompa kapağını ve pompa gövdesini tam olarak birleştirin ve kilitleyin, ardından tüm pompa gövdesini ekipman tabanına sabitleyin.

6. Görünüm bitirme: Tüm ünitedeki kalıntıları ve lekeleri temizleyin, görünüm bütünlüğünü kontrol edin ve genel toplama işini bitirin.

7. Kaplin hizalaması ve kalibrasyonu: Motor ve pompa gövdesi kaplinlerinin kurulumunu tamamlayın, iletim doğruluğunu sağlamak için eşeksenlilik düzeltmesi yapın.

V. Santrifüj Pompa Düzeneği için Temel Teknik Gereksinimler

Ekipmanın nitelikli çalışmasını sağlamak için teknik standartlara uygun olarak montaj tamamlandıktan sonra sıkı muayene ve kabul yapılmalıdır. Temel kabul kriterleri aşağıda listelenmiştir:

•  Tüm ünitenin esnek dönüşü: Pompa gövdesini ve dönen şaftı manuel olarak yavaşça çevirin. Ünite, sıkışma veya mekanik sürtünme gürültüsü olmadan düzgün ve eşit bir şekilde dönmelidir.
•  Pompa mili boşluğu yok: Pompa milinde belirgin bir eksenel veya radyal yer değiştirme, uygun açıklıklar ve gevşeklik veya yalpalama bulunmamalıdır.
•  Nitelikli kaplin eş eksenliliği: Titreşimi, anormal gürültüyü ve eksantrik çalışmanın neden olduğu aşınmayı önlemek için pompa yarım kaplini ile motor yarım kaplini arasındaki koaksiyel sapma, ekipmanın teknik parametrelerine uygun olacaktır.
•  Standart yağlayıcı dolumu: Yatakları ve şanzıman parçalarını uygun miktarlarda yağlama yağı ve gresle doldurun. Aşırı yağ taşması nedeniyle yağ eksikliği veya toz birikmesinden kaynaklanan kuru öğütmeyi önlemek için uygun yağ hacmini koruyun.

Özet

Santrifüj pompa bileşenleri ekipmanın çalışmasının temelini oluşturur. Çarklar, pompa gövdeleri, pompa milleri, sızdırmazlık elemanları, yataklar ve diğer parçalar ilgili işlevleri yerine getirir ve birbirleriyle işbirliği yaparak pompa performansını ve servis ömrünü belirler. Bu arada, standartlaştırılmış montaj öncesi hazırlıklar, uyumlu montaj sıraları ve sıkı montaj kabul standartları, ekipman arızalarını önlemenin, çalışma verimliliğini artırmanın ve ekipmanın hizmet ömrünü uzatmanın anahtarıdır. Bileşen yapısı ve montaj tekniklerine hakim olmakTeffikoSantrifüj pompalar, ekipmanın çalıştırılması-bakımı, kurulumu-devreye alınması ve arıza giderme için temel bir temel oluşturur.

Daha fazla ayrıntı öğrenmek içinTeffiko santrifüj pompaparçalar için lütfen bu makaleye bakın:
