"Pompamız yine motoru yaktı!"
"Bu ay su pompalarının elektrik faturaları gülünç derecede yüksek. Yanlış pompayı mı seçtik?"
"Yeni pompanın kurulumundan sonra akış hızı tasarım gerekliliklerini karşılayamıyor..."
Su temini, kimya mühendisliği, HVAC ve diğer alanlarda sık karşılaşılan bu sorunlar genellikle santrifüj pompanın temel "talimat kılavuzunun" yani performans eğrisinin yanlış okunmasından veya göz ardı edilmesinden kaynaklanır. Endüstride yaygın olarak kullanılan temel ekipmanlardan biri olan bir ekipmanın verimliliğinde her %1'lik artış,santrifüj pompabüyük ölçekli bir projenin işletme maliyetlerinde yıllık onbinlerce, hatta yüzbinlerce yuan tasarruf anlamına gelebilir.
Bu makale size pompa eğrilerini nasıl yorumlayacağınızı öğretecek, yalnızca bunları nasıl okuyacağınızı değil, aynı zamanda bunları en uygun satın alma, işletme ve bakım kararlarını vermek için nasıl kullanacağınızı da anlatacaktır.

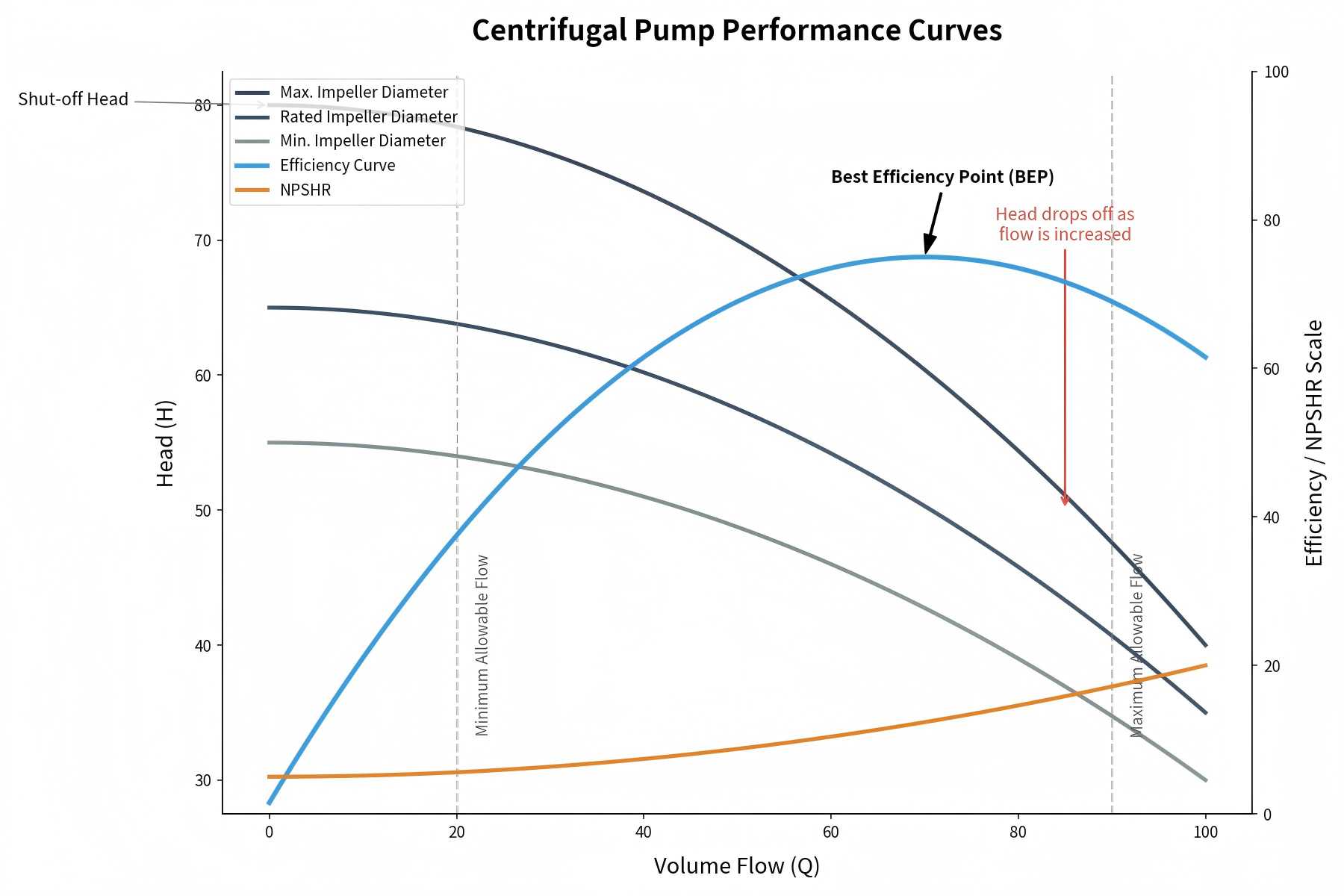

Yük-Akış Eğrisi (H-Q Eğrisi), bir pompa eğrisinin en temel parçasıdır. Sabit bir hızda pompanın basma yüksekliği (pompanın sıvıyı kaldırabileceği yükseklik) ile akış hızı (birim zamanda pompa tarafından iletilen sıvının hacmi) arasındaki ilişkiyi gösterir. Tipik olarak, yük dikey eksende (Y ekseni) ve akış hızı yatay eksende (X ekseni) çizilir.
H-Q eğrisinden önemli bir sonuç çıkarılabilir: akış hızı arttıkça yük kademeli olarak azalır. Bunun nedeni, çarktan ve pompa gövdesinden daha fazla sıvı geçtikçe, pompa içindeki sıvı sürtünmesinin ve türbülansın yoğunlaşması ve bunun sonucunda basma yüksekliğinin azalmasıdır. Örneğin, bir pompa dakikada 50 galonluk (gpm) akış hızında 100 fitlik basma yüksekliği üretebilirken, akış hızı 75 galonluk (gpm)'ye yükseldiğinde basma yüksekliği 80 feet'e düşer; bu ilişki eğride açıkça görülebilir.
Güç Akış Eğrisi (P-Q Eğrisi), pompanın güç tüketimi ile sabit hızda akış hızı arasındaki ilişkiyi gösterir. Güç tüketimi (beygir gücü veya kilowatt cinsinden) dikey eksende, akış hızı ise yatay eksende gösterilir.
H-Q eğrisinin aksine P-Q eğrisi yükseliş eğilimi gösterir: akış hızı arttıkça güç tüketimi de artar. Bunun nedeni, pompanın daha fazla sıvı dağıtmak ve daha fazla sürtünme ve türbülansın üstesinden gelmek için daha fazla çaba göstermesi gerekmesidir. Bu eğriyi anlamak, pompa motoru seçimi için kritik öneme sahiptir; motor küçük boyutluysa, yüksek akış koşulları altında aşırı yüklenebilir; gereğinden büyük olması enerji israfına yol açacaktır.
Verimlilik-Akış Eğrisi (E-Q Eğrisi), pompanın farklı akış hızlarındaki verimliliğini yansıtır. Verimlilik (yüzde olarak ifade edilir) dikey eksende, akış hızı ise yatay eksende gösterilir. Bu eğri, pompanın maksimum verimlilikte çalıştığı akış hızını gösterdiğinden enerji tüketimini azaltmanın anahtarıdır.
Verimlilik eğrisi genellikle "tepe şeklindedir": verimlilik, akış hızı arttıkça zirveye çıkar, ardından akış hızı artmaya devam ettikçe yavaş yavaş azalır. Bu eğrinin zirvesine En İyi Verimlilik Noktası (BEP) adı verilir ve aşağıda ayrıntılı olarak açıklanmaktadır.
Bir pompa eğrisini okumak yalnızca üç alt eğriyi tanımlamakla ilgili değildir, aynı zamanda pompa performansını belirleyen temel veri noktalarını anlamakla da ilgilidir. Odaklanmanız gereken temel unsurlar aşağıdadır:
En İyi Verimlilik Noktası (BEP), pompanın maksimum verimlilikte çalıştığı akış hızı ve basma yüksekliğinin birleşimidir; bu aynı zamanda E-Q eğrisinin tepe noktasıdır ve pompanın en ekonomik çalışma noktasıdır. Pompa seçerken sistemin gerekli çalışma noktasının (debi + basma yüksekliği) BEP'ye mümkün olduğunca yakın olduğu modellere öncelik verin.
Pompanın BEP'ten uzakta çalıştırılması enerji tüketiminin artmasına, pervanenin ve motorun daha hızlı aşınmasına ve pompa servis ömrünün kısalmasına neden olur. Örneğin, 60 gpm'ye karşılık gelen BEP'ye sahip bir pompa, 30 gpm'de (BEP akış hızının yarısı) çalışırken %20-%30 verimlilik düşüşü ve erken arıza yaşayabilir.
Çalışma aralığı (performans aralığı olarak da bilinir), pompanın pervaneye, motora veya diğer bileşenlere zarar vermeden güvenli bir şekilde çalışabileceği akış hızı ve basma yüksekliği aralığını ifade eder. Bu aralık, pompanın minimum/maksimum akış hızı ve basma yüksekliği ile tanımlanır ve doğrudan H-Q eğrisi üzerinde görüntülenebilir.
Üreticiler genellikle güvenli bir çalışma aralığı sağlamak için pompanın BEP'nin %70 - %120'si dahilinde çalıştırılmasını önerir. Bu aralığın dışında çalıştırmak kavitasyona, aşırı titreşime, motorun aşırı ısınmasına ve diğer sorunlara neden olabilir.
Kapatma yüksekliği, H-Q eğrisi ile dikey eksenin (Y ekseni) kesiştiği nokta olan sıfır akışta (yani tahliye vanası kapalıyken) pompanın üretebileceği maksimum basınçtır. Kapatma yüksekliğini anlamak sistem tasarımı açısından kritik öneme sahiptir; sistemin statik yüksekliği pompanın kapatma yüksekliğini aşarsa pompa sıvıyı sağlayamaz.
Maksimum akış hızı, H-Q eğrisi ile yatay eksenin (X ekseni) kesiştiği nokta olan sıfır basma yüksekliğinde (yani akış direnci yokken) pompanın sağlayabileceği maksimum akıştır. Bu değer, pompanın sistemin maksimum akış talebini karşılayıp karşılamayacağını belirlemenize yardımcı olur.
Net Pozitif Emme Yüksekliği (NPSH), yetersiz emme basıncı nedeniyle sıvıda buhar kabarcıklarının oluştuğu ve pompa bileşenlerine zarar verdiği yıkıcı bir olay olan kavitasyonu önlemek için önemli bir parametredir. NPSH, pompa emişindeki akışkan basıncı ile akışkanın buhar basıncı arasındaki farktır.
Çoğu pompa eğrisi, pompanın farklı akış hızlarında kavitasyon olmadan çalışması için gereken minimum NPSH'yi gösteren bir NPSH eğrisi içerir. Kavitasyonu önlemek için sistemin mevcut NPSH'si, pompanın ihtiyaç duyduğu NPSH'den büyük olmalıdır.
Tüm pompa eğrileri aynı şekle sahip değildir; şekilleri pompa tasarımına bağlıdır ve farklı eğri şekilleri farklı uygulama senaryolarına uygundur. Aşağıda en yaygın üç pompa eğrisi şekli verilmiştir:
Dik bir eğri, pompanın düşük akış hızlarında yüksek basma yüksekliği üretebileceğini gösterir. Bu tip eğri, kazan besleme sistemleri, yüksek basınçlı temizleme veya akışkanın ince borulardan veya yüksek dirençli sistemlerden geçtiği endüstriyel prosesler gibi yüksek basınçlı uygulamalar için uygundur.
Düz bir eğri, pompanın düşük basma yüksekliğinde yüksek akış sağlayabileceği anlamına gelir. Sulama sistemleri, soğutma kuleleri veya belediye su temin sistemleri gibi büyük akışlı, düşük dirençli uygulamalar için idealdir.
Hızla düşen bir eğri, pompanın düşük akış hızlarında kavitasyona yatkın olduğunu gösterir. Bu tür pompalar, verimli bir şekilde çalışmak için daha yüksek kullanılabilir NPSH'ye ihtiyaç duyar ve sabit akış hızlarına ve yeterli emme basıncına sahip uygulamalar için uygundur.
Pompa eğrilerinden tam anlamıyla yararlanmak için şu pratik ipuçlarını izleyin; bunlar doğru pompayı seçmenize ve performansını optimize etmenize yardımcı olacaktır:
Doğruyu seçmek içinsantrifüj pompa, önce sistem gereksinimlerini netleştirin, ardından pompa eğrisini kullanarak gereksinimleri pompa performansıyla eşleştirin. Aşağıda adım adım bir kılavuz bulunmaktadır:
Doğru pompayı seçtikten sonra maliyetleri azaltmak ve servis ömrünü uzatmak için pompa eğrisini kullanarak performansını optimize edebilirsiniz. Aşağıda temel stratejiler yer almaktadır:
