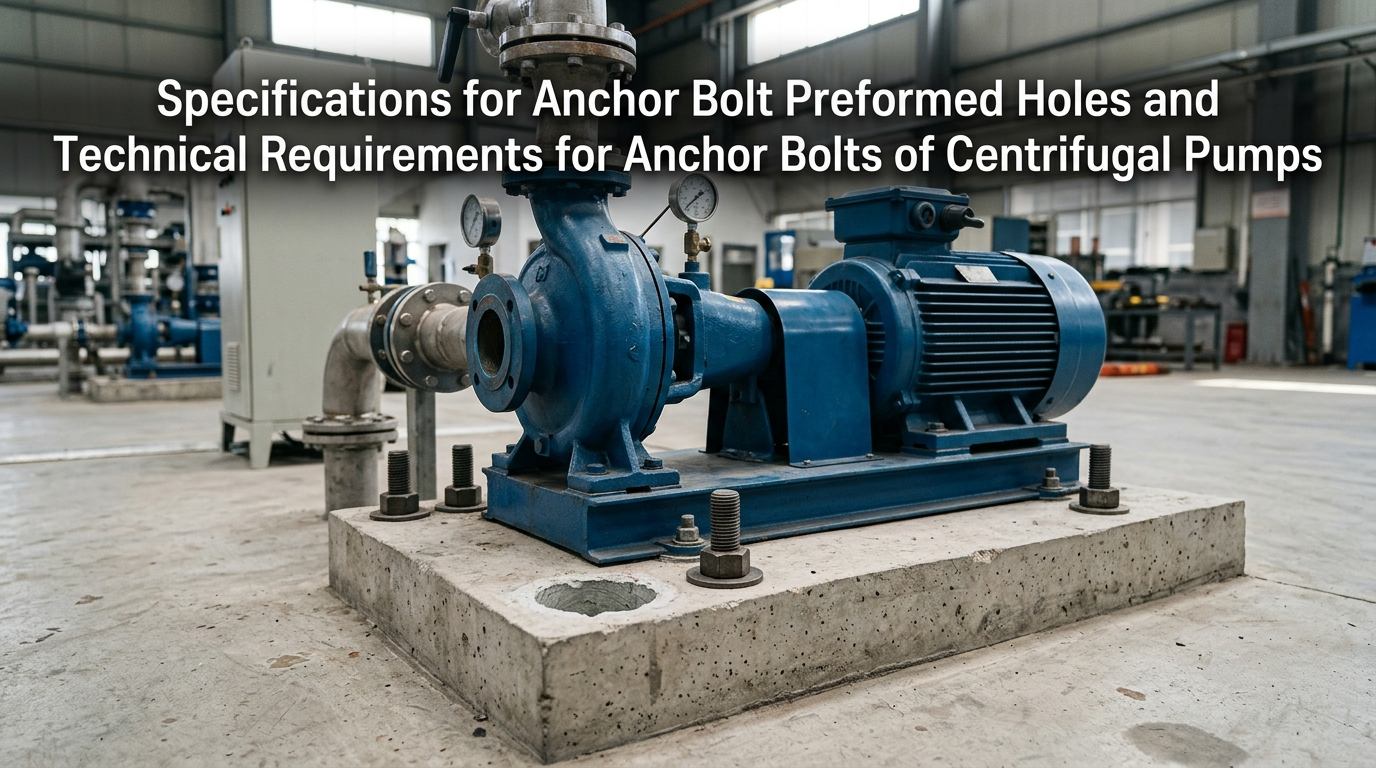

Santrifüj pompalarendüstriyel ve belediye alanlarında kullanılan temel ekipmanlardır ve çalışma sırasında şiddetli titreşim üretirler. Ekipman temeli, önceden oluşturulmuş ankraj delikleri ve ankraj cıvataları, ünitenin stabilitesini garanti eden önemli gizli işleri oluşturur. Pompa gövdesi sapması, rezonans, yatağın aşırı ısınması ve cıvatanın kırılması gibi birçok saha arızası genellikle önceden oluşturulmuş deliklerin standart dışı yapımından veya standart dışı cıvata kurulumundan kaynaklanır. Bu belge, önceden oluşturulmuş ankraj deliklerinin yapımına ve santrifüj pompalar için ankraj cıvatalarının montajına ilişkin temel kuralları ayrıntılı olarak açıklamaktadır.
Santrifüj pompalar için önceden oluşturulmuş ankraj delikleri, ankraj cıvatalarının ikincil derz dolgusu için özel olarak tasarlanmıştır. Önceden oluşturulmuş deliklerin boyutu, şekli, dikeyliği ve temizliği, cıvataların ankraj gücünü, ekipmanın tesviye doğruluğunu ve temelin genel stabilitesini doğrudan belirler. Pompa temel inşaatının temel prosedürü olarak işin endüstriyel standartlara tam olarak uygun şekilde uygulanması gerekir.
Önceden oluşturulmuş deliklerin boyutları, yeterli derz yoğunluğu ile beton temellerin yapısal mukavemeti arasında bir denge kurmalıdır. Küçük boyutlu delikler derz dolgusunun eksik olmasına neden olurken, büyük boyutlu delikler temelin taşıma kapasitesini zayıflatacaktır. Genel standartlaştırılmış inşaat parametreleri aşağıdaki şekilde belirtilmiştir:
Cıvata ve delik duvarı arasındaki boşluk:Cıvataların tam olarak sarılmasını ve ankrajlanmasını sağlamak amacıyla büzülmeyen enjeksiyon malzemesi için yeterli alan sağlamak üzere her bir cıvata ile önceden oluşturulmuş deliğin duvarı arasında 30-50 mm'lik tek taraflı bir açıklık korunacaktır.

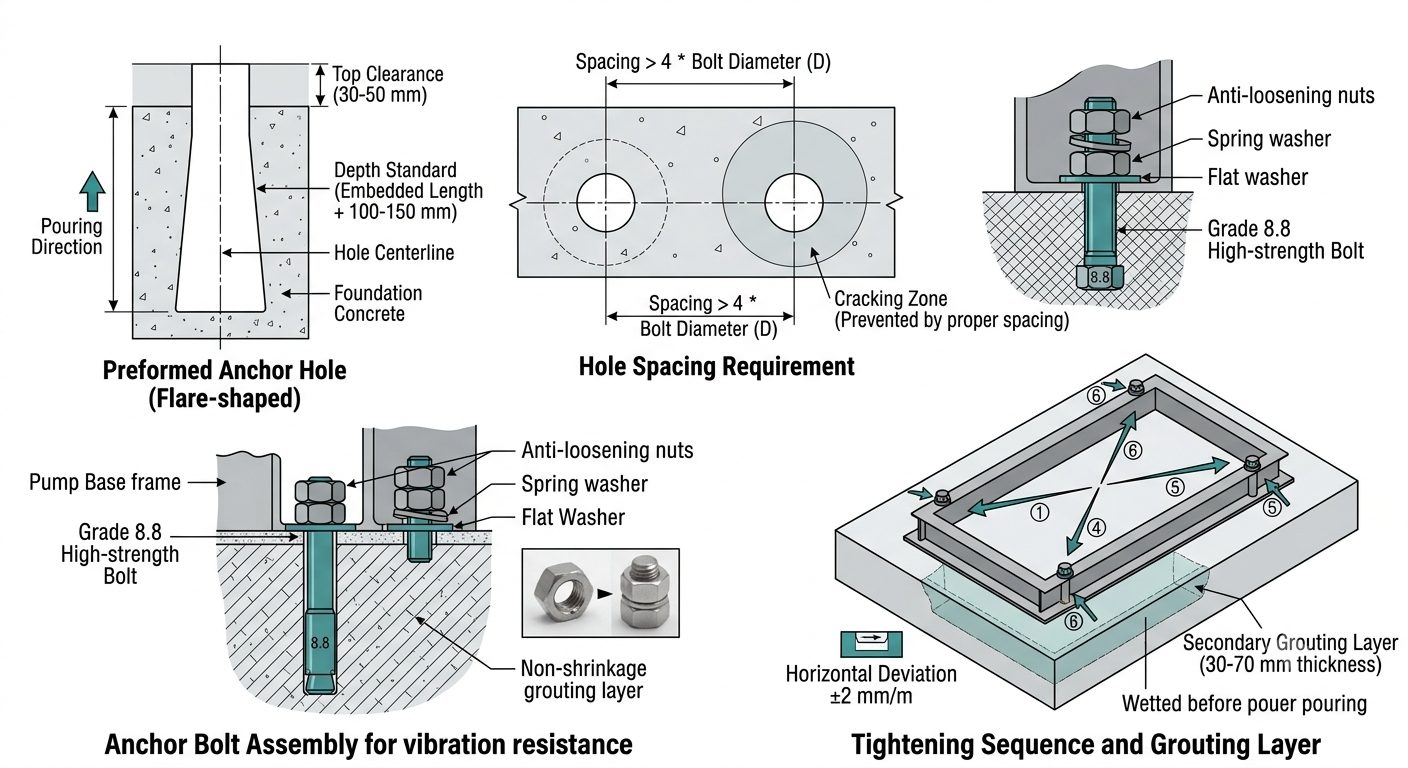

Önceden oluşturulmuş deliklerin derinlik standardı:Önceden oluşturulmuş her bir deliğin toplam derinliği, ankraj cıvatasının gerçek gömülü uzunluğundan 100-150 mm daha fazla olacaktır; bu, delik tabanındaki oyukları ve eksik derz dolgusunu tamamen önler ve altta ankraj mukavemetini sağlar.
Delikler arasındaki boşluk gereksinimi:İki bitişik önceden oluşturulmuş ankraj deliği arasındaki merkezden merkeze aralık, ankraj cıvatasının çapının 4 katından az olmayacaktır; bu, beton dökme ve derz dolgusu sonrasında temelin çatlamasını ve kısmen parçalanmasını etkili bir şekilde önler.
Optimum delik şekli:İnşaatta üstü dar ve tabanı geniş olan geniş bir delik tercih edilir. Düz deliklerle karşılaştırıldığında bu yapı, cıvataların çekilme direncini büyük ölçüde artırır ve cıvataların uzun süreli ekipman titreşimi nedeniyle gevşemesini ve kaymasını önler.
Temel betonu dökülmeden önce, doğru delik pozisyonları ve düzenli delik şekilleri sağlamak için yüksek mukavemetli PVC kalıp boruları, özel çelik kalıplar veya ahşap kalıplar şekillendirilmek üzere sabitlenecektir. Kalıptan çıkarma işlemi, tam katılaşma sonrasında kalıptan çıkarmanın neden olduğu delik duvarlarının hasar görmesini ve ufalanmasını önlemek için, betonun ilk sertleşmesinden hemen sonra gerçekleştirilecektir.
Derzleme öncesinde deliklerin içindeki tüm döküntü, harç, toz ve birikmiş su iyice temizlenmelidir. Derz dolgu malzemesi ile orijinal beton taban arasında ara katmanlar veya boşluklar olmadan sıkı bir yapışma sağlamak amacıyla kapsamlı temizleme için yüksek basınçlı hava önerilir.
Delik konumu sapması üzerinde sıkı kontrol uygulanacaktır. Kaydırılmış delikler, küçük boyutlu açıklıklar veya deforme olmuş delik şekilleri durumunda, düzeltme için manuel keski ve raybalama benimsenecektir. Ankraj cıvatalarının kesilmesi veya kısaltılması kesinlikle yasaktır çünkü bu, cıvatanın mukavemetini zayıflatacak ve yetersiz ankraj uzunluğuna neden olacaktır.
Önceden oluşturulmuş deliklerin dikeyliği, delik duvarlarının eğim sapması 1,5°'yi aşmayacak şekilde garanti edilecektir. Cıvataların eğimli montajı eşit olmayan gerilim dağılımına neden olacak, çalışma sırasında gerilim yoğunlaşmasına yol açacak ve ayrıca cıvata dişlerinin kırılmasına, dişlerin kaymasına ve taban çerçevesinde çatlamalara yol açacaktır.
Santrifüj pompaların taban çerçevesini ve beton temelleri birbirine bağlayan temel yük taşıyıcı bileşenler olarak ankraj cıvataları, ekipmanı sabitleme, tesviye etme, titreşim azaltma ve yer değiştirme direnci işlevlerini üstlenir. Ankraj cıvatalarının malzeme seçimi, mukavemet derecesi, gömülü uzunluk, montaj süreci, derz dolgusu ve kürlenmesi, gevşeme ve korozyon önleme konularında açık endüstriyel standartlar geçerlidir. Sıradan cıvatalar asla yedek olarak kullanılmamalıdır.
Yanlış seçimden kaynaklanan potansiyel güvenlik tehlikelerini ortadan kaldırmak için malzemeler, çalışma koşullarına, taşınan ortama ve santrifüj pompaların tonajına göre farklı şekilde seçilecektir:
Sıradan temiz su santrifüj pompaları (sivil kullanım ve geleneksel endüstriyel su temini):Mukavemet derecesi 4.8'den az olmayan Q235 karbon çeliği ankraj cıvataları benimsenecektir. Yüksek maliyet performansıyla istikrarlı performans sunarlar ve geleneksel titreşim azaltma ve sabitleme gereksinimlerini karşılarlar.
Kanalizasyon, kimyasal ve aşındırıcı ortamlar için santrifüj pompalar:Asit, alkali, yabancı maddeler ve aşındırıcı bileşenler içeren ortamlar için pas ve korozyonu etkili bir şekilde önlemek ve pas kırılması ve düşme gibi cıvata arızalarını önlemek için 304 veya 316 paslanmaz çelik ankraj cıvataları kullanılmalıdır.
Büyük ölçekli yüksek basınçlı ve yüksek akışlı ağır hizmet tipi santrifüj pompalar:Ağır yüklü ve yüksek titreşim frekansına sahip ekipmanlar için, Sınıf 8.8 veya üzeri yüksek mukavemetli ankraj cıvataları gereklidir. Üstün çekme direnci, yorulma direnci ve deformasyon direncine sahiptirler ve uzun süreli, yüksek yükte sürekli çalışmaya uygundurlar.
Eşleşen aksesuarlar için gereksinimler:Her bir ankraj cıvatası seti standart aksesuar olarak düz rondelalar, yaylı rondelalar ve çift somunlarla donatılmalıdır. Eksiksiz aksesuar kombinasyonu, su pompalarının sürekli titreşimine uyum sağlamak için ikili gevşeme önleme performansı sağlar.
Gömülü uzunluk, cıvataların dışarı çekilebilir taşıma kapasitesini doğrudan belirler ve cıvatanın dışarı çekilmesini ve gevşemesini önleyen önemli bir endekstir. Farklı pompa tipleri için standart gömülü uzunluk oranları aşağıdaki şekilde belirtilmiştir:
Hafif hizmet tipi dikey santrifüj pompalar: Küçük ölçekli ekipmanın hafif sabitleme gereksinimlerini karşılamak için gömülü uzunluk, cıvata çapının 15 katından az olmayacaktır.
Geleneksel yatay endüstriyel santrifüj pompalar: Normal endüstriyel çalışmanın yüküne uyum sağlamak için gömülü uzunluk, cıvata çapının 20 ila 25 katı olacaktır.
Ağır hizmet tipi, yüksek akışlı ve yüksek basınçlı santrifüj pompalar: Ankrajın taşıma kapasitesini arttırmak ve güçlü titreşim etkisine direnmek için gömülü uzunluk, cıvata çapının 30 katından az olmayacaktır.
Yetersiz gömülü uzunluk, yetersiz çekme taşıma kapasitesine yol açacaktır ve cıvatalar, uzun süreli titreşim altında gevşemeye ve çekilmeye eğilimlidir. Aşırı uzun gömülü uzunluk, temel çelik çubuklarına müdahale ederek inşaat israfına neden olabilir ve temelin yapısal bütünlüğünü bozabilir.
Ankraj cıvataları konumlandırıldıktan sonra dikey olarak tutulacak ve eğimi ve ofseti önlemek ve sonraki işlemlerde eşit gerilim dağılımını sağlamak için özel braketlerle geçici olarak sabitlenecektir. Bu arada, ekipman taban çerçevesi üzerindeki delik konumları, cıvata aralığı ve montaj delikleri arasında tam eşleşme sağlamak için ankraj cıvatalarının montaj boyutları santrifüj pompalar ve yatay pompa ünitelerininkilerle sıkı bir şekilde kontrol edilecektir. Ekipman tesviyesi için doğru bir referansı garanti etmek üzere temel yüzeyinin yatay sapması ±2 mm/m dahilinde kontrol edilecektir.
Derz dolgusu için özel büzülmeyen enjeksiyon malzemesi eşit şekilde benimsenecektir. Çok kademeli santrifüj pompalar için yüksek mukavemetli ince agregalı beton tercih edilir. Sıradan çimento harcı kesinlikle yasaktır. Sıradan harç, katılaşma sonrasında büzülme ve çatlama eğilimi göstererek cıvatalar ve temel arasındaki genel gerilim performansını garanti edemeyen boşluklar ve oyuk alanlar oluşturur. Çok kademeli pompaların derz dolgusu için kullanılan betonun mukavemet derecesi, ağır yük altında ankraj mukavemetini arttırmak için orijinal temel betonundan bir derece daha yüksek olacaktır.
Betonun ve derz dolgu malzemesinin önceden oluşturulmuş deliklerde sıkıştırılması sırasında işlem yumuşak ve eşit olmalıdır. Önceki konumlandırma ve tesviye çalışmasının geçersiz kılınmasını önlemek ve cıvatalar üzerindeki gizli eksantrik gerilim tehlikesini ortadan kaldırmak amacıyla, ankraj cıvatalarının eğilmesi ve pompa gövdelerinin ve pompa ünitelerinin yer değiştirmesi kesinlikle yasaktır.
İnşaat, mukavemet uygunluğu ilkesine sıkı bir şekilde uyacaktır. Pompa gövdelerinin ve pompa ünitelerinin tesviye edilmesi, hizalanması ve sabitlenmesi ancak temel betonunun mukavemeti tasarım mukavemetinin %75'inden fazlasına ulaştıktan sonra gerçekleştirilebilir. Doğru konumlandırmanın ardından ikincil enjeksiyon uygulanacaktır. İkincil derz tabakasının yüksekliği, eşit kalınlıkta ve düz genel yüzeyle 30-70 mm arasında kontrol edilecektir.
İkincil enjeksiyondan önce, temelin temas yüzeyi iyice işlenmelidir: yüzey tozunu ve kalıntıları temiz suyla yıkayın ve yeni ve eski beton ile ara katmanlar olmadan derz tabakası arasında sıkı bir bağlantı sağlamak için taban yüzeyini tamamen ıslatın. Ortam inşaat sıcaklığı sıkı bir şekilde kontrol edilecektir. Derz tabakasının donma hasarını ve mukavemet kaybını önlemek için ortam sıcaklığı 0°C'nin altında olduğunda özel donma önleyici önlemler alınmalıdır.
Derz dolgu malzemesi, iç havayı boşaltmak için katmanlı titreşimle sıkıştırılacaktır. Kürleme, derz dolgudan hemen sonra yapılmalıdır. Ortam sıcaklığı 5°C'nin altındaysa, düşük sıcaklıkta donma hasarının neden olduğu çatlamayı, zımparalamayı ve standart altı mukavemeti önlemek için kürleme işlemi boyunca ısı yalıtımı ve donmaya karşı koruma benimsenecektir. Normal çalışma koşullarında, harçla kaplanmış yapı, ekipmanın son sıkılmasından en az 72 saat önce kürlenecektir.
"Önce tesviye, sonra sıkma" ilkesine uyulmalıdır. Pompa taban çerçevesinin yatay sapması 0,05 mm/m dahilinde kontrol edilecektir. Somunlar çoklu geçişlerde diyagonal yönlerde simetrik olarak sıkılacaktır. Tek seferlik tam sıkma ve tek taraflı zorla sıkma yasaktır; bu, pompa taban çerçevesinin deformasyonuna, ekipman dengeleme doğruluğunda sapmaya ve cıvataların aşırı yükten zarar görmesine neden olabilir.
Dış mekan pompa kabinleri, nemli atölyeler ve su arıtma çalışma koşulları: Cıvata montajı kabul edildikten sonra cıvatalara eşit miktarda pas önleyici boya uygulanmalıdır. Nemi izole etmek ve korozyonu yavaşlatmak için anahtar parçaların etrafına su geçirmez ve korozyon önleyici bant sarılabilir.
Yüksek frekanslı titreşim ve sürekli çalışma ile çalışma koşulları: Çift somun ve yaylı rondelaları birleştiren ikili gevşeme önleyici yapı benimsenecektir. Ağır çalışma koşullarında titreşimden kaynaklanan somun gevşemesini tamamen önlemek için özel diş kilitleme yapıştırıcısı uygulanabilir.
Düzenli muayene mekanizması: Yeniden sıkma muayenesi, geleneksel kuru çalışma koşullarında her 3 ayda bir yapılacaktır. Yüksek sıcaklık, yüksek nem, güçlü korozyon ve yoğun titreşimin olduğu çalışma koşullarında, gizli gevşeme ve korozyon tehlikelerini zamanında ortadan kaldırmak için özel aylık muayene yapılacaktır.
Santrifüj pompa ankraj sistemlerinin standart dışı küçük yapısı, daha sonraki aşamada ekipman arızalarına dönüşecektir. Sahada sık karşılaşılan hatalar ve bunlara karşılık gelen tehlikeler aşağıda listelenmiştir:
Küçük boyutlu önceden oluşturulmuş delikler ve yetersiz açıklık:Derz dolgu malzemesi cıvataları tam olarak saramaz, bu da ankraj için yetersiz gerilim taşıyan alana neden olur. Ekipman çalışma sırasında sallanacak, kayacak ve sapacaktır.
Ankraj cıvatalarının standartların altında gömülü derinliği:Yetersiz çekme taşıma kapasitesi, cıvataların uzun süreli titreşim altında gevşemesine ve kalkmasına neden olacak, pompa gövdesinin eş eksenliliğini dengeleyecek ve yatakların ve çarkların aşınmasını ağırlaştıracaktır.
Yalnızca tek somunlu ve yaylı rondelasız basitleştirilmiş aksesuar konfigürasyonu:Bu tür bir konfigürasyon sürekli titreşime dayanamaz ve somunlar otomatik gevşemeye eğilimlidir; bu da ünite rezonansının ve ekipman dengesizliğinin ana nedenidir.
Sıradan harçla derz dolgu yapılması ve kürlenme süresinin yetersiz olması:Harç büzülecek, çatlayacak ve iç boşluklu alanlar geliştirerek temelin genel bütünlüğüne zarar verecektir. Ekipmanın uzun süreli çalışma sırasında entegre olarak değişmesi muhtemeldir.
Cıvataların eğimli montajı ve tek taraflı sıkma:Cıvatalarda eşit olmayan gerilim ve şiddetli gerilim yoğunlaşması meydana gelecek ve uzun süreli çalışma sonrasında cıvatanın kırılmasına ve çatlamasına ve pompa taban çerçevesinin hasar görmesine yol açacaktır.
Kesin kabul, ankraj inşaatının ve ikincil enjeksiyonun tamamlanmasından sonra yapılacak ve ekipman ancak kabulden geçtikten sonra işletmeye alınabilecektir. Kabul, taban yüzey doğruluğu, inşaat teknolojisi, malzeme standartları, düşük sıcaklıkta inşaat ve ekipman deneme işletimi dahil olmak üzere birçok hususu kapsamaktadır.
Kabul üç ana kategoriye ayrılır: görünüm muayenesi, bileşen muayenesi ve deneme işletmesi muayenesi.
Temel yüzey doğruluğu kabulü:Ekipman kurulumu temel yüzeyinin yatay sapması ±2 mm/m dahilinde kontrol edilecektir. Önceden oluşturulmuş deliklerdeki derz dolgusu, içi boş alanlar, çatlaklar veya dökülmeler olmaksızın yoğun ve dolu olacaktır. Delik açıklıklarının etrafındaki beton düz, sağlam ve hasar ve kusurlardan arınmış olacaktır.
Cıvata bileşeni kabulü:Cıvataların dikey sapması, eğim veya yer değiştirme olmaksızın 2 mm/m'den fazla olmayacaktır. Tüm aksesuarlar tam ve sağlam olacak, cıvata dişleri kayma, korozyon ve deformasyondan arınmış olacaktır. Cıvataların özellikleri ve malzemesi tasarım gerekliliklerine uygun olacak ve pompa tipine uygun olacaktır.
Enjeksiyon teknolojisi ve malzeme kabulü:Çok kademeli santrifüj pompaların derz dolgusu için bir derece daha yüksek mukavemete sahip ince agregalı beton kullanılacak ve sıradan pompa tipleri için özel büzülmeyen enjeksiyon malzemesi benimsenecektir. İkincil enjeksiyon tabakasının kalınlığı 30 mm ila 70 mm arasında değişen düzgün bir kalınlığa sahip olacaktır. İnşaat öncesinde taban yüzeyi iyice yıkanıp ıslatılacak, düşük sıcaklıktaki ortamlarda donma önleyici ve ısı yalıtım tedbirleri eksiksiz olarak uygulanacaktır.
Deneme operasyonunun kabulü:Ekipman 2 saatten fazla sürekli olarak tam yük altında çalıştıktan sonra, ankraj somunlarında gevşeme, taban çerçevesinin yer değiştirmesi, ünitede anormal rezonans veya anormal titreşim ve gürültü meydana gelmeyecek ve ekipmanın tüm çalışma parametreleri sabit kalacaktır.
Belge kabulü:Cıvata spesifikasyonları, malzeme sertifikaları, derz malzemelerinin mukavemet dereceleri, inşaat sıcaklığı, kür kayıtları ve sıkma işlemi verileri dahil olmak üzere eksiksiz kayıtlar daha sonraki bakım, inceleme ve yenileme için saklanacaktır.
Santrifüj pompalar için önceden oluşturulmuş ankraj deliklerinin inşası ve ankraj cıvatalarının montajı, pompa ünitelerinin stabilitesini belirleyen kritik gizli işlerdir. İnşaat hatalarını önlemek için boyut kontrolü, derz dolgusu ve sıkma dahil olmak üzere tüm inşaat süreci ilgili standartlara tam olarak uygun şekilde uygulanacaktır.
