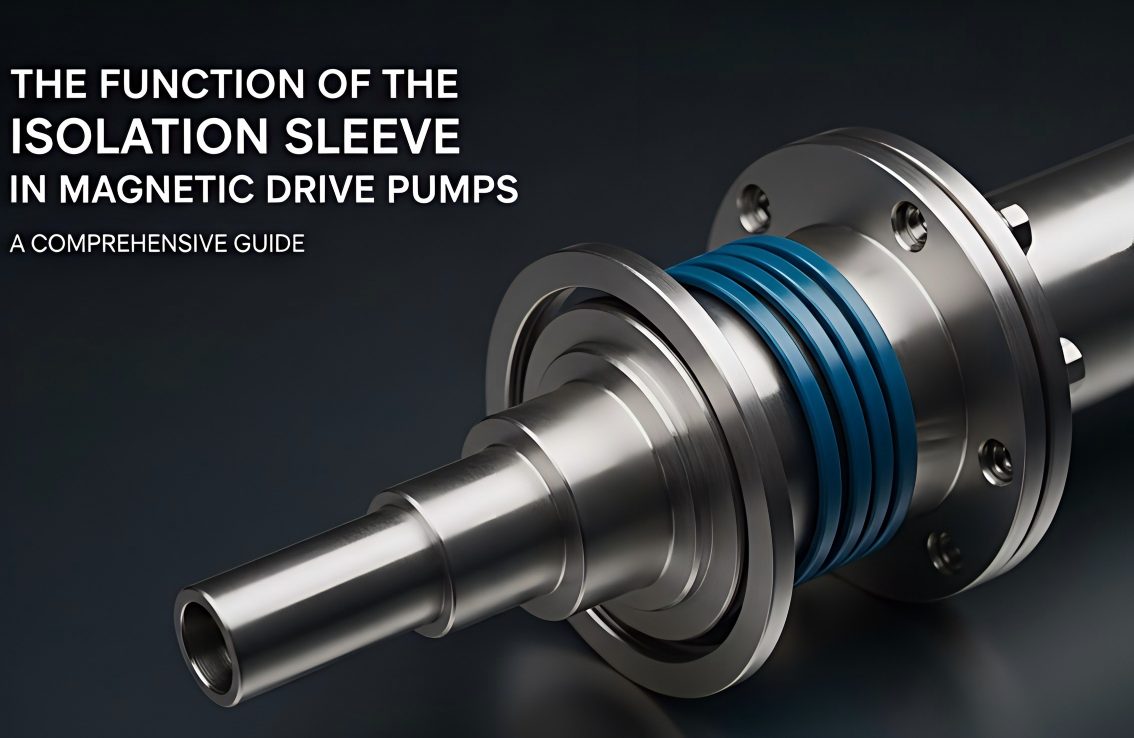

Manyetik Tahrikli Pompalarda İzolasyon Kılıfının İşlevi

Modern endüstriyel üretimde, özellikle aşındırıcı, toksik, yanıcı, patlayıcı veya yüksek saflıkta ortamların kullanıldığı uygulamalarda pompaların sızdırmazlık performansı kritik öneme sahiptir. Mekanik salmastralı geleneksel pompalar genellikle salmastra arızası nedeniyle ortam sızıntısından muzdariptir; bu sadece malzeme kaybına neden olmakla kalmaz, aynı zamanda çevre kirliliğine, güvenlik olaylarına ve hatta yaralanmalara da yol açabilir. Ortaya çıkışımanyetik tahrikli pompalarbu durumu tamamen değiştirdi ve temel sırlarından biri benzersiz izolasyon kılıfı tasarımında yatıyor.

1. Derinlemesine Analiz: İzolasyon Kılıfı Neden Önemli Bir Isı Üretecidir?

Birçok kullanıcı yanlışlıkla manyetik tahrikli pompalardaki sıcaklık artışının yalnızca mekanik sürtünmeden kaynaklandığını varsaymaktadır. Aslında izolasyon manşonunun fiziksel özellikleri onu doğal bir "ısıtıcı" yapar. Termodinamik ve elektromanyetizmaya göre ısı esas olarak üç kaynaktan gelir:

1.1 Girdap Akımı Etkisi: Görünmez Enerji Kaybı

Bu, metal izolasyon kılıfları için birincil ısı kaynağıdır (örn. 316L, Hastelloy).

• Prensip: İç ve dış manyetik rotorlar yüksek hızda döndüğünde, metal izolasyon manşonu sinüzoidal bir alternatif manyetik alanda manyetik hatları keser. Elektromanyetik indüksiyona dayalı olarak izolasyon manşonunun duvar kalınlığı içerisinde kapalı indüklenen akımlar, yani "girdap akımları" üretilir.
• Sonuç: Joule-Lenz yasasına (Q=I²Rt) uygun olarak girdap akımları büyük miktarda ısıya dönüşür. Bu ısı, manyetik tahrikli pompalarda verimliliğin azalmasının (tipik olarak %1 ila %7 kayıp) ana nedenidir ve izolasyon manşonundaki sıcaklık artışının ana nedenidir.

1.2 Akışkan Kesme ve Sürtünme Isısı

Elektromanyetik ısıya ek olarak akışkanlar mekaniği de ısı üretimine katkıda bulunur.

• İç sürtünme: Rotor yüksek hızda döndükçe, iç manyetik rotor ile izolasyon manşonu arasındaki boşluktaki sıvı şiddetli bir şekilde hareket eder. Bu yüksek hızlı sıvının izolasyon manşonunun iç duvarına karşı sürekli sürtünmesi ve sürtünmesi önemli miktarda kesme ısısı üretir.
• Mekanik sürtünme: Kapalı motorun sargılarındaki bakır kaybı ve manyetik kaybın yanı sıra çalışma sırasında ön ve arka kılavuz yatakları ve baskı disklerinden kaynaklanan sürtünme, pompa odasındaki genel sıcaklığı daha da artırır ve bu da sonunda izolasyon manşonuna yoğunlaşır.

1.3 Yapısal Kısıtlamalar Nedeniyle Kaçınılmazlık

Malzeme gücü ve işleme teknolojisi ile sınırlı olan izolasyon kılıflarının çoğu hala metal malzemelerden yapılmaktadır. Her ne kadar metaller iyi bir basınç direncine sahip olsalar da, elektriksel iletkenlikleri girdap akımı ısınmasının kaçınılmaz olduğu anlamına gelir. Bu nedenle metal izolasyon kılıfları, yüksek basınç koşullarında metal olmayan izolasyon kılıflarına (örn. karbon fiber, PEEK) kıyasla yüksek sıcaklık sorunlarına daha yatkındır.

2. Malzeme Seçiminin Temel Mantığı

Yalıtım manşonundaki ısı üretimi fiziksel yasalara tabi olduğundan bu etkiyi malzeme bilimi yoluyla nasıl azaltabiliriz? Bu bizi yukarıda bahsedilen malzeme seçimi tuzaklarına geri getiriyor.

Girdap akımı kaybını azaltmak için malzemenin elektriksel direncini arttırmamız gerekir. Bu yüzden:

• 316L paslanmaz çelik düşük maliyetlidir ancak oldukça iletkendir (düşük direnç), yüksek güçte şiddetli girdap akımı ısınmasına neden olur.
• Hastelloy, yalnızca korozyon direnci nedeniyle değil, aynı zamanda girdap akımlarını etkili bir şekilde bastıran ve kaynaktaki ısıyı azaltan paslanmaz çeliğe göre çok daha yüksek elektrik direnci nedeniyle üst düzey manyetik tahrikli pompalar için tercih edilen seçimdir.

3.Bakım ve Optimizasyon: İzolasyon Kılıfının Hizmet Ömrünü Uzatmanın Anahtarları

Manyetik tahrikli pompaların önemli bir bileşeni olan izolasyon manşonunun bakımı ve optimizasyonu, pompanın uzun süreli stabil çalışmasını sağlamak için çok önemlidir:

• Uygun malzemeyi seçin: Taşınan ortamın özelliklerine, sıcaklığına, basıncına ve verimlilik gereksinimlerine göre en uygun izolasyon kılıfı malzemesini seçin.
• Etkili soğutma sağlayın: Metal izolasyon manşonları için, girdap akımlarının ürettiği ısıyı uzaklaştırmak için yeterli soğutma sıvısının (genellikle pompalanan ortamın kendisi), izolasyon manşonunun iç ve dış yüzeyleri üzerinden akması gerekir.
• Kuru çalışmaktan kaçının: Manyetik tahrikli pompaların kuru çalışması kesinlikle yasaktır çünkü izolasyon manşonunun içindeki kayar yataklar yağlama ve ortamdan soğutma gerektirir; kuru çalışma, yataklara ve izolasyon manşonuna hızlı bir şekilde zarar verecektir.
• Düzenli inceleme ve değiştirme: Her ne kadar izolasyon manşonu normalde uzun bir hizmet ömrüne sahip olsa da, zorlu çalışma koşulları altında korozyon, aşınma veya çatlaklara karşı düzenli olarak incelenmeli ve zamanında değiştirilmelidir.
• Sıcaklık izleme uygulayın: İzolasyon manşonunun sıcaklık sensörleriyle gerçek zamanlı izlenmesi, arızaları önlemek ve pompa ömrünü uzatmak için etkili bir önlemdir.

Özet

Yalıtım manşonu yalnızca manyetik tahrikli pompanın temel basınç taşıyan bileşeni değil aynı zamanda pompanın çalışma durumunu izlemeye yönelik bir "pencere"dir. Girdap akımı ısıtma mekanizmasını derinlemesine inceleyerek ve bilimsel sıcaklık algılama yöntemlerini benimseyerek, işletmeler gerçek "sıfır sızıntı" elde edebilir ve plansız kesinti riskini en aza indirebilir.
