OH1 pompası nedir？

Düzenli olarak endüstriyel santrifüj pompalarla çalışıyorsanız muhtemelen "OH1" modeliyle karşılaşmışsınızdır ve dürüst olalım, diğer türlerle karıştırmak gerçekten çok kolaydır. Pek çok mühendis santrifüj pompaların sıvıları taşıdığını biliyor, ancak onlara bir OH1 pompasını benzersiz kılan şeyin ne olduğunu sorarsanız? Çoğu cevap vermekte zorlanacak. Ve satın alma ekiplerine başlamama bile izin vermeyin; modeli yanlış anlamak, yanlış ekipmanla sonuçlanmayı garanti eder. Ancak olay şu ki: OH1 pompaları petrol, enerji ve kimya gibi endüstrilerin en güçlü iş makinalarıdır. Bunlar, API 610 standardına (santrifüj pompalar için küresel tasarım kodu) uygun klasik bir asılı pompadır ve temel bilgileri öğrendikten sonra aslında oldukça basittirler. Size önemli ayrıntıları anlatayım.

1. Öncelikle Açıklığa kavuşturalım: “OH1” Tam Olarak Nedir?

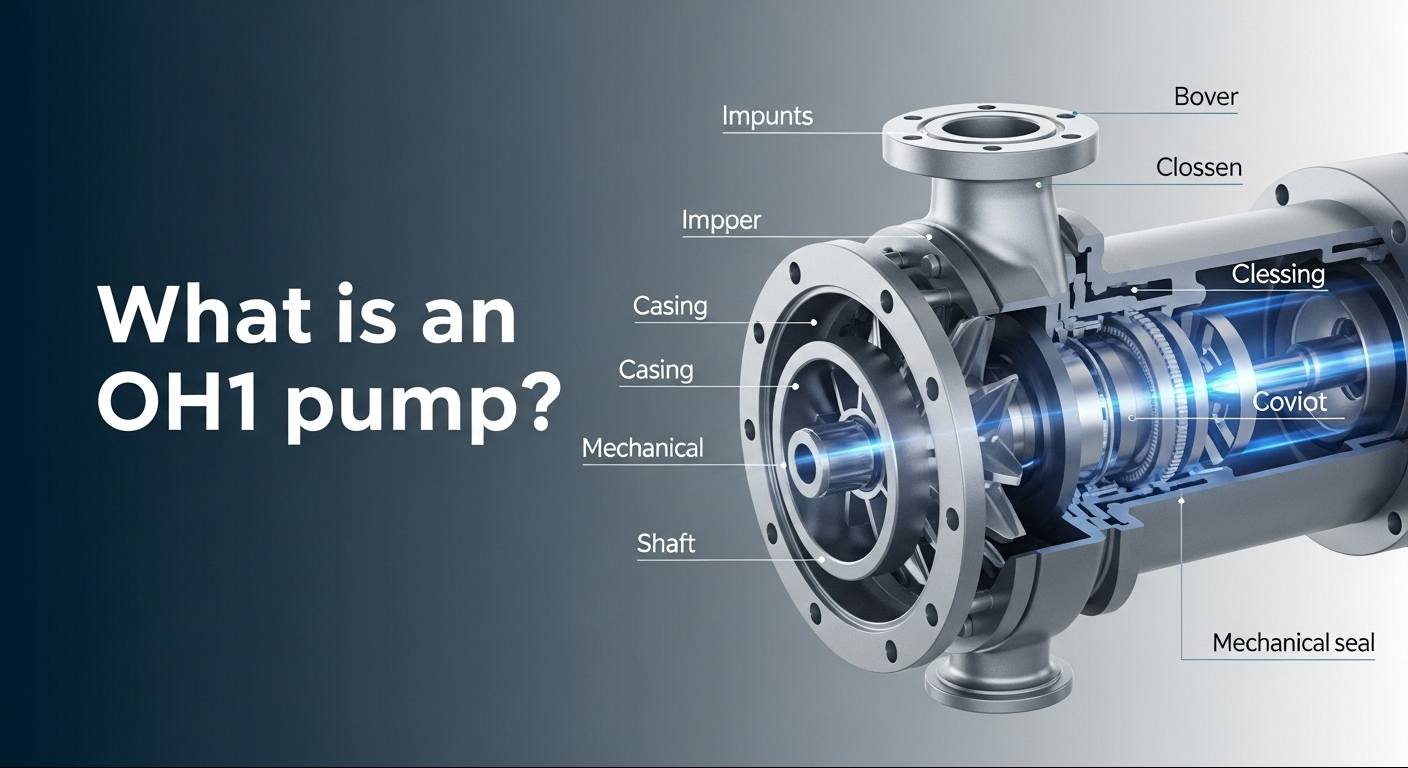

OH1, API 610 standardı tarafından tanımlanan özel bir “asılı santrifüj pompa” türüdür. Tanımlamayı biraz açalım: "OH", "Overhung" anlamına gelir (bu mantıklı, değil mi?) ve "1" bunun tek kademeli, uçtan emişli bir pompa olduğunu gösterir. Basit bir ifadeyle bunun anlamı şu: pervane (sıvıyı hareket ettiren parça) pompa milinin yalnızca bir tarafına sabitlenmiştir, yatak yuvası doğrudan pompa gövdesiyle entegredir ve yataklar pompanın yalnızca bir ucunu destekler; dolayısıyla "çıkıntılı" adı da buradan gelir.

API 610, santrifüj pompaları ana gruplara ayırır: OH (Askıda), BB (Rulman Arasında), VS (Dikey Askıda) ve daha fazlası. OH grubu içerisinde OH1, OH2 ve OH3 gibi her biri kendine has özelliklere sahip alt modeller bulunmaktadır. OH2, iki kademeli bir asılı pompadır (yüksek basınçlı uygulamalar için idealdir) ve OH3, eksenel kuvvetleri dengelemek için ekstra bileşenler ekler. Ama OH1? Bu grubun en basitidir. Süslü ekstra özelliklere gerek yok; yalnızca orta ila düşük başlıklı uygulamalara odaklanılıyor. Bu nedenle çoğu endüstriyel ortamda en çok yönlü askılı pompadır; gerekmediğinde işleri aşırı karmaşıklaştırmanıza gerek yoktur.

2. TasarımıOH1 Pompaları: 4 Pratik Avantaj

Neden bu kadar çok endüstri OH1 pompalarına güveniyor? Anahtar, gerçek dünyadaki sorunları çözen tasarımlarında yatmaktadır. İşte onların en göze çarpan özellikleri:

• Kompakt, Yerden Tasarruf Sağlayan Yapı:Rulman yatağı ve pompa gövdesi tek parça döküm olduğundan ekstra bir desteğe ihtiyaç duyulmaz. Bunu ilk elden gördüm: Aynı akış hızına sahip bir OH1 pompası, çift emişli bir pompadan kolayca %30 daha kısadır. Bu, petrokimya tesisleri veya enerji santrali kazan daireleri gibi her santimetrenin önemli olduğu dar alanlarda cankurtarandır. Boruları yeniden düzenlemenize veya alanı genişletmenize gerek yok; yalnızca yerine yerleştirin.
• Güvenilir Sızdırmazlık, Mükemmel Sızıntı Önleme:Sızıntılar, özellikle ham petrol veya aşındırıcı kimyasallar gibi yanıcı maddelerle çalışırken büyük bir baş ağrısıdır. OH1 pompaları standart olarak mekanik contalarla birlikte gelir (bazı modeller çift uçlu contalara yükseltilebilir) ve conta yüzeyleri genellikle yüksek sıcaklıklara ve aşınmaya dayanacak kadar sağlam olan silikon karbür ve grafitten yapılır. Normal çalışma koşullarında sızıntı saatte 5 mililitreden azdır; bu da eski moda salmastra contalarından çok daha iyidir. Bir zamanlar OH1 pompalarına geçiş yapan bir kimya fabrikasında çalışıyordum ve sızıntıya bağlı kapanmalar neredeyse %80 oranında azaldı.
• Sürekli Dikkat Gerektirmeyen Rulmanlar:Şaftı sıkı bir şekilde kavrayan ve hem radyal hem de eksenel kuvvetleri karşılayan çift sıralı silindirik makaralı rulmanlar kullanırlar. Ayrıca, yatak yuvasında, sıçramalı yağlama yoluyla işleri serin tutan yerleşik bir yağlama yağı sirkülasyon sistemi bulunur. Normal santrifüj pompaların her 3 ayda bir yağ takviyesine ihtiyacı vardır, ancak OH1 pompaları? Bunu 6-12 aya kadar uzatabilirsiniz. Bu, daha az kapanma anlamına gelir; yılda 2 ila 3 daha az. 7/24 çalışan fabrikalar için bu, üretkenliğe büyük bir katkıdır.
• Enerji Verimliliği:Pervane, pompa içindeki türbülansı en aza indirmek için akışkanlar mekaniği esas alınarak mühendisler tarafından optimize edilmiş, geriye doğru kavisli bir kanat tasarımına sahiptir. Pompanın akış kanalları da direnci azaltmak için cilalanmıştır. Bir keresinde, bir OH1 pompasının aynı akış hızında sıradan bir asılı pompadan %8-12 daha verimli olduğunu gösteren test verilerini görmüştüm. Hızlı bir hesaplama yapalım: Saatte 100 metreküp su taşıyorsanız, bu günde 20 kWh tasarruf demektir. Bir yıl içinde bu tasarruflar önemli bir miktara ulaşıyor.

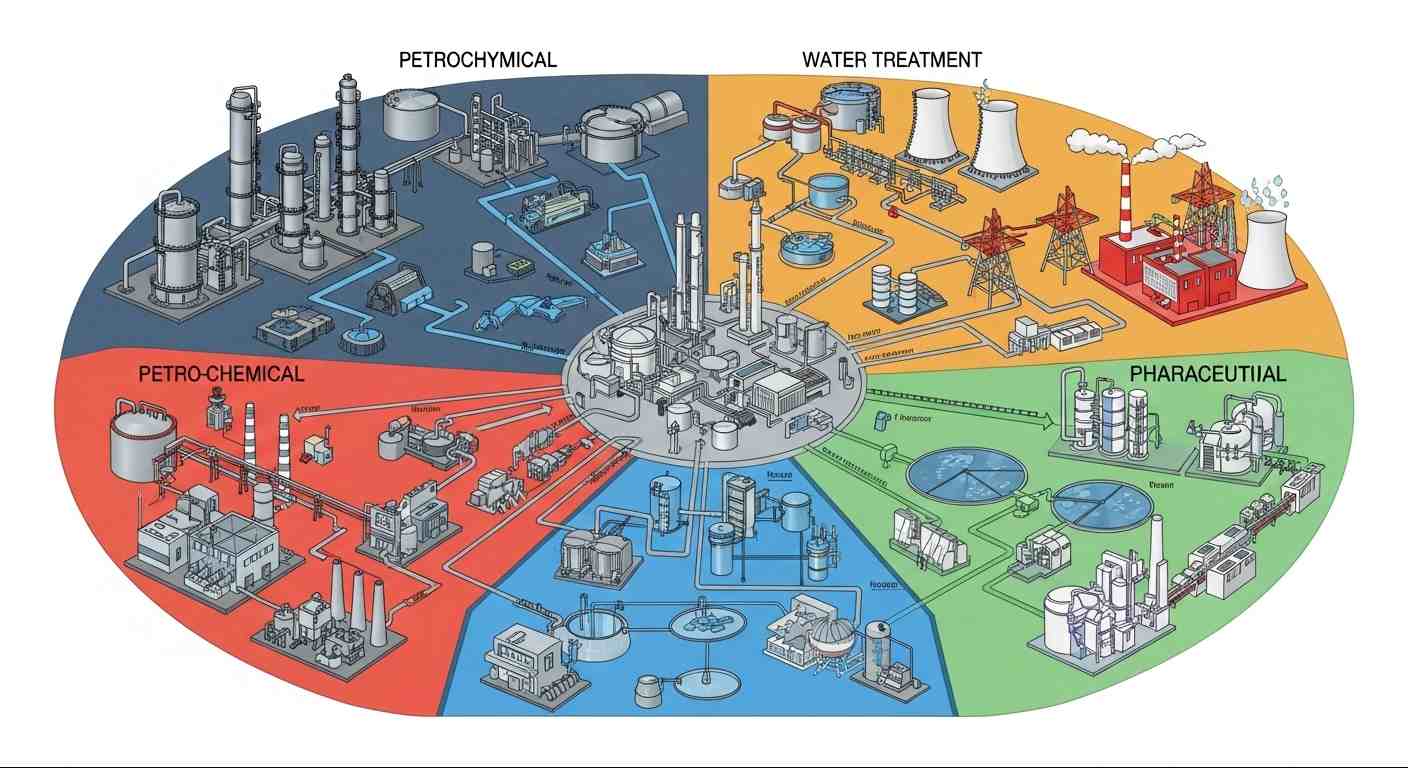

3. OH1 Pompalarını Nerede Bulabilirsiniz: 4 Temel Endüstri

Bu pompa sadece iyi tasarlanmış değil, aynı zamanda belirli çalışma koşullarına da mükemmel uyum sağlıyor. İşte en yaygın uygulama senaryoları:

• Petrokimya Endüstrisi:Rafinerilerin her yerinde bulunurlar ve çoğunlukla ham petrol ve benzin gibi düşük viskoziteli ortamların taşınmasında kullanılırlar. Örneğin ham petrol depolama alanını ele alalım: yağı sızıntı olmadan damıtma kulesine taşımanız gerekir ve OH1 pompasının kompakt boyutu yoğun boru hatları arasına mükemmel uyum sağlar. Ayrıca akış hızı son derece kararlıdır (%2'den az hatayla), bu nedenle damıtma kulesi asla çok fazla veya çok az besleme almaz; beklenmedik kapanmalar olmaz.
• Enerji Endüstrisi:Termik santraller ve biyokütle enerji santralleri, kazanlara su sağlamak için OH1 pompalarını kullanır. Kazanlar orta basınçlı suyun sabit akışına ihtiyaç duyar ve OH1 pompaları bu ihtiyacı mükemmel şekilde karşılar. Bir keresinde, biri çalışır durumda, diğeri beklemede olmak üzere iki OH1 pompasına sahip 300 MW'lık bir üniteyle çalışmıştım. 180°C'ye kadar sıcaklıklara dayanabilirler ve verimlilikleri tesisin genel enerji tüketimini azaltmaya yardımcı olur.
• Su Arıtma Endüstrisi:Belediye kanalizasyon tesisleri ve endüstriyel atık su tesisleri, bunları temiz su veya düşük konsantrasyonlu kanalizasyon taşımak için kullanmayı seviyor. Pompa gövdesi genellikle 304 veya 316L paslanmaz çelikten veya korozyona dayanıklı dökme demirden yapılır; dolayısıyla kanalizasyondaki kimyasallardan dolayı paslanmaz. Uçtan emişli tasarımının tıkanma olasılığı dalgıç pompalara göre çok daha azdır; pervanenin etrafına hiçbir lif sarılmaz. Saatte 50-500 metreküp işleme kapasitesine sahip küçük ve orta ölçekli su arıtma tesisleri için mükemmeldir.
• İlaç Endüstrisi:Gıda sınıfı OH1 pompaları burada çok önemlidir. Ultra pürüzsüz iç duvarlarıyla (pürüzlülük Ra ≤ 0,8 μm) GMP (İyi Üretim Uygulaması) standartlarını karşılarlar, böylece sıvı ilaç onlara yapışmaz. Contalar da gıdaya uygun kauçuktan yapılmıştır, dolayısıyla malzemelerde herhangi bir kirlenme meydana gelmez. Bunları aşı laboratuvarlarında ve ilaç fabrikalarında gördüm; çoğunlukla üretim hatlarında sıvıları karıştırmak ve taşımak için kullanılıyorlardı.

4. Doğru OH1 Pompası Nasıl Seçilir: Kaçırılmayacak 5 İpucu

OH1 pompası seçmek zor değil; yalnızca şu beş adımı izleyin:

• Taşınacak Sıvıyla Başlayın:Yüksek sıcaklıktaki ortamlarla (120°C'nin üzerindeki sıcak yağ gibi) çalışıyorsanız, soğutma ceketi olan bir model seçin; aksi takdirde rulmanlar yanar. Yüksek viskoziteli ortamlar için (50 cSt'nin üzerindeki yağlama yağı gibi), daha büyük pervane girişine sahip bir model tercih edin; çok küçük bir giriş, yetersiz akışa yol açacaktır. Asidik ortamlar için (hidroklorik asit gibi), normal paslanmaz çeliği atlayın ve Hastelloy (korozyona dayanıklı bir alaşım) kullanın. Bir keresinde bir fabrikanın asit için standart bir OH1 pompası kullandığını görmüştüm ve bu sadece 6 hafta dayanmıştı.
• Akış Hızı ve Yük Marjlarından Kaçınmayın:Hiçbir zaman "kesin" akış hızı ihtiyaçlarınıza göre bir pompa seçmeyin; %10'luk bir marj ekleyin. Örneğin, saatte 80 metreküp taşımanız gerekiyorsa saatte 90 metreküp kapasiteli bir model seçin. Basma yüksekliğine (pompanın çıkış basıncı) gelince, boru hattı direncini hesaba katmayı unutmayın: 15 metre yüksekliğindeki suyu 100 metrelik bir borudan taşıyorsanız, 25 metre basma yüksekliği olan bir pompaya ihtiyacınız olacaktır (fazladan 10 metre boru hattı direncinin üstesinden gelmek içindir). Yetersiz basınç, pompanın aşırı çalışmasına ve hızlı bir şekilde arızalanmasına neden olacaktır.
• Kurulum Ortamını Göz önünde bulundurun:Dış mekanda kurulum yapıyorsanız yağmurluklu bir model seçin; rulman yatağına su girmesi rulmanlara zarar verecektir. Dar alanlar için (1 metre genişliğindeki bir oda gibi), toplam uzunluğu 1,2 metrenin altında olan yatay kısa şaftlı modeli tercih edin. Yakında bir titreşim kaynağı varsa (kompresör gibi), bir şok pedi ekleyin; titreşim contalara her şeyden daha hızlı zarar verir.
• Enerji Verimliliği Önemlidir:Birinci sınıf enerji verimliliğine sahip pompalar, üçüncü sınıf verimliliğe sahip pompalara göre %15-20 daha fazla elektrik tasarrufu sağlar. Günde 8 saat çalışarak yıllık yaklaşık 10.000 yuan elektrik tasarrufu sağlıyor. Yüksek verimli bir modele biraz daha fazla ön ödeme yapmak kesinlikle buna değer.
• Doğru Aksesuarları Seçin:Metanol gibi zehirli ortamlar için, çift uçlu contalara ve bir conta sıvısı sistemine yükseltin; bu, sızıntıları önler. Ekipman durumunu uzaktan izlemek istiyorsanız titreşim sensörleri ve sıcaklık vericileri takın. Rulmanlar aşınmaya başladığında titreşim değeri 4,5 mm/s'ye ulaşacak ve erken uyarı tetiklenerek ani arızalarla karşılaşmayacaksınız.

5. OH1 Pompasının Bakımı Nasıl Yapılır: 3 Basit İpucu (Uzmana Gerek Yok)

Birçok kişi pompa bakımının zahmetli olduğundan şikayet eder, ancak OH1 pompaları gerçekten az bakım gerektirir; yalnızca şu üç şeyi yapın:

• Günlük Kontroller (Maksimum 5 Dakika): Her hafta yatakları kontrol edin; 70°C'nin üzerindeyse yağlama yağını değiştirin. Her ay contayı kontrol edin; sızıntı 10 mililitreyi aşarsa conta bileşenlerini değiştirin. Her üç ayda bir giriş filtresini temizleyin; tıkalı filtreler akışı azaltır. Bu görevler için pompayı sökmenize bile gerek kalmaz, çift emişli bir pompanın bakımına kıyasla yarı yarıya zaman tasarrufu sağlar.
• Sorun Giderme: Temel Bilgilerle Başlayın: Azalan akış mı? İlk önce giriş borusunu kontrol edin; tıkanıklıklar genellikle suçludur. Daha sonra pervaneyi inceleyin; tek kademeli pervanelerin değiştirilmesi kolaydır. Artan titreşim mi? Yatak boşluğunu kontrol edin (boşluk 0,1 mm'yi aşarsa yatakları değiştirin) ve pompa milini; tamamen değiştirilmesi gereken çok kademeli millerin aksine, tek kademeli miller bükülürse düzeltilebilir. Contalar mı sızdırıyor? Conta yüzeyini kontrol edin; çizikler taşlamayla giderilebilir, tüm conta düzeneğinin değiştirilmesine gerek yoktur.
• Yıllık Derin Bakım: Yılda bir kez, rulman yatağını sökün ve lityum bazlı gresi değiştirin; aşırı doldurmayın, sadece rulman yatağı hacminin 1/2 ila 2/3'üne kadar doldurun (aşırı doldurma aşırı ısınmaya neden olur). Pompa gövdesini tabana bağlayan cıvataları sıkın; gevşek cıvatalar pompa milinin yanlış hizalanmasına neden olur. Paslanmayı önlemek için pervaneye ve conta boşluğuna bir kat epoksi reçine uygulayın. Tüm bu görevler yerde yapılabilir; vinç gerekmez.

Çözüm

Günün sonunda OH1 pompası yalnızca sağlam ve pratik bir araçtır. Çok kademeli pompaların gösterişli özelliklerine sahip değildir ancak tasarlandığı orta ila düşük düşey uygulamalar, istikrarlı akış ve kolay bakım konularında öne çıkmaktadır. İşletmeler için bu, ekipmanın kullanım ömrü boyunca daha az baş ağrısı ve daha düşük toplam sahip olma maliyeti anlamına gelir.

Hala kararsızsanız (belki de akışkanınız için hangi malzemenin doğru olduğundan veya pompayı mevcut sisteminize nasıl entegre edeceğinizden emin değilseniz) endişelenmeyin. EkibimizTeffikoher gün bu şeylerle uğraşır. Seçim, kurulum desteği veya kurulum sonrası sorun giderme konusunda yardıma ihtiyacınız varsa, yanınızdayız. Tahmin etmeye gerek yok...sadece uzan.
