OH3 Santrifüj Pompa: Dar Alanlar İçin En İyi Seçim

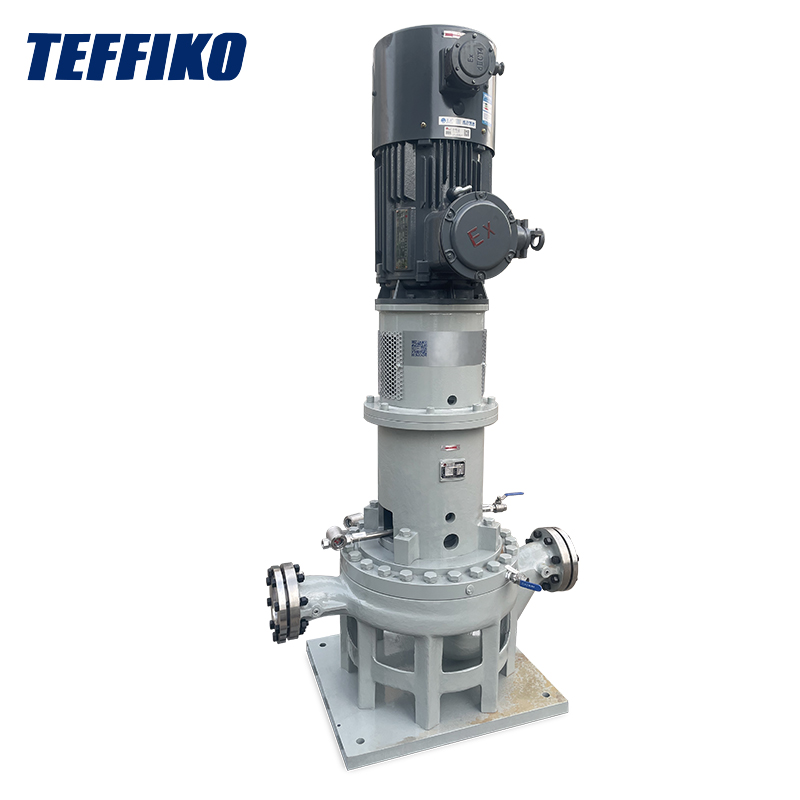

The OH3 santrifüj pompaüzerimde derin bir etki bıraktı; bunu petrol rafinerilerinin boru raflarından ve kalabalık açık deniz platform güvertelerinden enerji santrallerinin yüksek basınçlı boru hattı sistemlerine kadar her yerde görebilirsiniz. Onu diğer pompa modellerinden ayıran şey, güvenilir ve dayanıklı özellikleridir: yerden tasarruf sağlayan dikey tasarım, kolay montaj ve demontaj için modüler yapı ve yüksek sıcaklıklara, yüksek basınçlara ve aşındırıcı ortamlara dayanma yeteneği. Sanki endüstriyel ortamlardaki en yaygın zorlu sorunları çözmek için özel olarak tasarlanmış gibi. Aşağıda temel bileşenlerini, gerçek çalışma prensibini ve bu tasarımların gerçek fabrika çalışma koşullarına nasıl uyum sağladığını açıklayacağım.

I. Temel Yapısal Bileşenler

OH3'ün performansı boş konuşma değildir; her bileşen, endüstriyel sorunlu noktaları hedeflemek üzere hassas bir şekilde tasarlanmıştır. Bunları tek tek parçalayalım:

1.1 Dikey Modüler Rulman Braketi

Rulman muhafazasını pompa gövdesiyle bütünleştiren OH1 gibi yatay pompalardan farklı olarak OH3, pompa gövdesinin üzerine dikey olarak monte edilen bağımsız bir modüler yatak braketini benimser. Bu tasarım endüstriyel senaryolar için devrim niteliğinde bir atılımdır:

• Üst düzey yük taşıma kapasitesi: Yatak braketi, API 610 standardı tarafından belirtilen nozül yüklerine tam olarak dayanabilecek minimum 15 mm duvar kalınlığına sahip, ağır hizmet tipi dökme demir veya küresel grafitli demirden yapılmıştır. Boru hattının termal genleşmesi, daralması veya titreşimi nedeniyle şaftın yanlış hizalanmasından muzdarip olduğunu hiç görmedim; stabilitesi olağanüstü.
• Zahmetsiz bakım: İçinde hem radyal hem de eksenel kuvvetlere dayanabilen "sırt sırta" çift sıralı silindirik makaralı rulman seti bulunur. En önemlisi, giriş ve çıkış boru hatlarını sökmeye gerek yoktur; Muayene ve onarım için yatak braketini üstten çıkarmanız yeterlidir, bu da arıza süresini önemli ölçüde azaltır.

1.2 Tek Kademeli Çark ve Çift Salyangoz Gövde

Pervane ve sarmal kombinasyonu, Hesaplamalı Akışkanlar Dinamiği (CFD) aracılığıyla optimize edilmiş mükemmel bir uyum sağlar. Çapı ≥ DN80 olan tüm modeller standart olarak çift salyangozla gelir; bu küçük değişiklik verimliliği ve stabiliteyi iki katına çıkarır:

• Sağlam ve zarif tasarımlı pervane: 316L paslanmaz çelik veya Hastelloy olarak mevcuttur ve mükemmel korozyon direnci sunar. Geriye doğru kavisli kanatlar sıvı türbülansını en aza indirerek şaşırtıcı derecede yüksek enerji aktarım verimliliği sağlar. Kilit somunu ile pompa milinin yalnızca bir ucuna sabitlenmiştir ve çalışma sırasında eksenel hareket yaşamaz - Bakım sırasında özellikle kontrol ettim ve yüksek yoğunluklu kullanımda bile yerinde sağlam bir şekilde duruyor.
• Çift salyangoz önemli bir sıkıntı noktasını çözer: Sıradan tek salyangozlar, yüksek akış koşullarında dengesiz radyal kuvvetler üretir ve bu kuvvetler zamanla şaftı ve yatakları aşındırır. Bununla birlikte, OH3'ün çift salyangoz sıvıyı simetrik akış kanalları boyunca iki yola bölerek radyal kuvvetlerin %90'ını dengeler, şaft sapmasını ve yatak aşınmasını önemli ölçüde azaltır; deneyimlerime göre bu, pompanın servis ömrünü birkaç yıl uzatabilir.

1.3 API 682 Uyumlu Sızdırmazlık Sistemi

Yüksek basınçlı, toksik veya yüksek sıcaklıktaki ortamların taşınması sırasında sızıntı ölümcül bir tehlikedir; ancak OH3'ün sızdırmazlık sistemi bu endişeyi tamamen ortadan kaldırır:

• Kararlı ve güvenilir temel konfigürasyon: Standart olarak silikon karbür-grafit sızdırmazlık yüzeylerine sahip tek uçlu bir mekanik salmastrayla birlikte gelir. Süslü olmasa da tehlikesiz ortamlar için tamamen yeterlidir. Aylarca herhangi bir sızıntı sorunu yaşamadan sürekli çalıştırdım.
• Yüksek düzeyde hedeflenen yükseltme seçeneği: Toksik veya son derece aşındırıcı ortamların taşınması için, sızıntıyı ≤5 ml/saat'e (geleneksel salmastra contalarının 20 ml/saat eşiğinden çok daha düşük) kadar kontrol eden izolasyon sıvısı sistemine sahip çift uçlu bir mekanik salmastraya yükseltilebilir. Böyle bir güvenlik payı, tehlikeli maddelerle çalışılırken güven vericidir.

1.4 Dikey Boru Hattı Doğrudan Bağlantı Tasarımı

"Boru hattı doğrudan bağlantı" tasarımı, dar alanlar ve enerji tasarrufu ihtiyaçları için cankurtarandır. Giriş ve çıkış flanşları, boru hattının merkez hattı ile hassas bir şekilde hizalanarak ek montaj tabanlarına olan ihtiyacı ortadan kaldırır ve avantajları, kullanımın ilk gününden itibaren açıkça görülür:

• Olağanüstü alan kullanımı: DN200 modeli yalnızca 1,0-1,5 metrelik bir pompa yüksekliğine sahiptir ve aynı akış hızına sahip yatay pompalara kıyasla taban alanını %60 oranında azaltır. Bu avantaj açık deniz platformlarında veya kalabalık rafineri boru raflarında çok önemlidir; diğer pompa modellerinin erişemeyeceği konumlara monte edilebilir.
• Önemli enerji tasarrufu etkisi: Daha az sayıda boru hattı dirseği basınç kaybını azaltır ve uzun süreli kullanım, tüm sistemin enerji tüketimini %5-%8 oranında azaltabilir. Başlangıçtaki maliyet tasarrufları çok fazla olmasa da zamanla birikerek maliyetlere odaklanan fabrika yöneticileri için hoş bir sürpriz haline geliyor.

II. Detaylı Çalışma Prensibi

OH3 özünde merkezkaç kuvvetine dayalı olarak çalışır ancak sıvı taşımanın her bağlantısı, yüksek basınç ve yüksek stabilite gereksinimlerini karşılayacak şekilde optimize edilmiştir. Basit bir dille adım adım anlatacağım:

Adım 1: Sıvı Emme

Sıvı, pompaya doğrudan bağlı giriş flanşından girer. Flanş ile boru hattı arasındaki hassas hizalama, düzgün sıvı akışı sağlar (karmaşık türbülans olmaz) ve giriş akış kanalının cilalı iç duvarı sürtünme direncini azaltır. Bu, sıvının pervaneye eşit şekilde akmasını sağlar; daha ucuz pompalarda yaygın bir sorun olan kavitasyona nadiren maruz kaldığını fark ettim.

Adım 2: Pervaneyle Enerji Transferi

Motor, pompa milini esnek bir kaplin aracılığıyla dönecek şekilde tahrik eder ve pervanenin 1450-2900 rpm gibi yüksek bir hızda çalışmasına neden olur. Merkezkaç kuvveti, sıvıyı pervanenin merkezinden kenarlarına doğru iter ve sıvı geriye doğru kavisli kanatlardan geçerken hem hız hem de basınç aynı anda artar. Bu adım, motorun mekanik enerjisini sıvı enerjisine dönüştürmedeki temel bağlantıdır ve pompanın çalışmasının anahtarıdır.

Adım 3: Çift Sarmalda Basınç Dönüşümü

Yüksek hızlı sıvı daha sonra çift kıvrıma girer. Kıvrımın spiral akış kanalının kesit alanı yavaş yavaş genişleyerek sıvıyı yavaşlatır ve kinetik enerjisinin çoğunu statik basınca dönüştürür ("difüzyon" adı verilen bir süreç). Simetrik tasarım, eşit basınç dağılımı sağlar, radyal kuvvetleri dengeler ve pompa milinin düzgün bir şekilde dönmesini sağlar; tam yük altında bile sallanma olmaz.

Adım 4: Sızdırmazlık ve Sıvı Tahliyesi

Akışkan, çıkış flanşından boşaltılmadan önce mekanik salmastra sisteminden geçer. Bir yayın etkisi altında, sabit ve dönen conta halkaları birbirine sıkı bir şekilde oturarak sıkı bir bariyer oluşturur. Yüksek basınçlı medyayı taşırken bile sızıntı sorunlarıyla hiç karşılaşmadım. Son olarak basınçlı sıvı, sonraki proseslerin ihtiyaçlarını karşılamak için aşağı yöndeki boru hattına girer.

Adım 5: Rulmanların ve Mil Sisteminin Kararlı Desteği

Pompanın çalışması sırasında, modüler yatak braketindeki çift sıralı makaralı rulmanlar, dönen pompa milini sürekli olarak destekler, sıvı akışı tarafından oluşturulan radyal kuvvetleri ve pervane itme kuvveti tarafından oluşturulan eksenel kuvvetleri emer. Yerleşik sıçramalı yağlama sistemi yatakları serin tutar — 425°C'de aşırı ısınmadan çalıştığını gördüm. Ayrıca minimum düzeyde bakım gerektirir; yağlayıcı seviyesini yalnızca rutin kontroller sırasında kontrol etmeniz gerekir.

III. Diğer OH Serisi Pompalarla Karşılaştırma

OH3'ün avantajlarını sezgisel olarak göstermek için, onu API 610 standardı kapsamında diğer iki yaygın OH serisi pompayla (OH1 ve OH2) karşılaştırıyoruz:

Çözüm

Kişisel deneyimlerime dayanarak, OH3'ün yalnızca API 610 standardına uygun, olgun bir ürün olmadığını, aynı zamanda Teffiko'nun endüstriyel güvenilirlik ve mühendislik detaylarına ilişkin derinlemesine anlayışının bir yansıması olduğunu rahatlıkla söyleyebilirim. Hiçbir süslü veya işe yaramaz özelliği yoktur; her bileşen pratik bir amaca hizmet eder; yerden tasarruf, kolay bakım, aşırı koşullara dayanıklılık ve sızıntı önleme gibi sorunları etkili bir şekilde çözer.

Kuşkusuz piyasadaki en ucuz seçenek bu değil ve modüler yatak braketinin gerçekten biraz ağır olduğunu gördüm. Ancak güvenilirliği, ilk yatırım maliyetini dengelemek için fazlasıyla yeterlidir. Teffiko yalnızca ekipman satmıyor; profesyonel seçim tavsiyeleri ve tam yaşam döngüsü desteği sağlıyor. Sorularla ekibine birkaç kez danıştım ve her zaman hızlı yanıtlar aldım. Bu kooperatif modeli fabrikaların sürekli ve sorunsuz çalışmasını sağlar.

Daha fazla çözüm ve gerçek durumlar için resmi web sitesini ziyaret edin:www.teffiko.com.
